1. 导轨系统中的温升与精度关系

在直线导轨系统中，温升主要来源于摩擦发热、环境温度变化及驱动部件热传导。

导轨及其安装基座受热后会产生热膨胀，从而改变几何尺寸和相对位置关系。对于高精度设备而言，微小的尺寸变化即可转化为明显的定位误差或运动偏差。

因此，温升是影响导轨精度稳定性的关键因素之一。

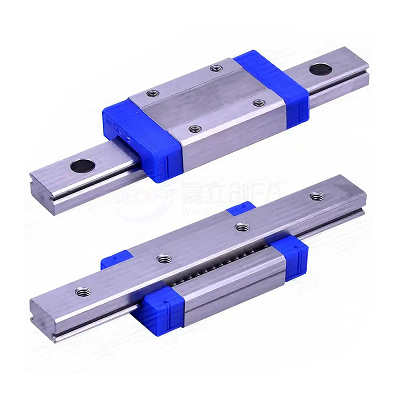

直线导轨

2. 温升累积的主要原因

导轨系统出现温升累积，通常由以下因素导致：

润滑不足或润滑不当
摩擦系数上升，发热量增加
高速或高频运行
持续摩擦产生大量热量
预紧力过大
滑块与导轨接触压力增大
散热条件不足
结构封闭或材料导热性能差

这些因素叠加会导致热量无法及时释放。

3. 对精度与稳定性的影响

温升累积会对导轨系统产生多层次影响：

1. 热膨胀引起的精度漂移

导轨长度方向膨胀会改变定位基准，影响重复精度。

2. 预紧状态变化

温度升高可能改变滑块与导轨之间的配合间隙或预紧力。

3. 结构变形与受力不均

局部温差可能导致导轨或安装基座弯曲变形。

4. 系统动态稳定性下降

摩擦波动与热变形叠加，可能引发振动甚至失稳。

在精密设备中，温升导致的误差可达数十微米甚至更高。

4. 导轨选型与温控设计要点

选择适合速度与负载的导轨类型及预紧等级
优化润滑方式，降低摩擦发热
提高结构散热能力，如增加散热通道
对高精度设备采用温度补偿或控制系统
在设计阶段考虑热膨胀补偿空间

合理的温控设计能够显著降低精度漂移。

5. 风险与常见误区

误区一：只关注机械精度，不考虑热影响
误区二：预紧越大精度越高
实际上会增加发热并影响稳定性
风险：温升累积可能导致导轨卡滞、精度失控甚至设备停机

6. 常见FAQ

Q1：温升多少会影响导轨精度？

取决于结构尺寸和精度要求，高精度设备对温升极为敏感。

Q2：如何监测温升影响？

可通过温度传感器和定位误差趋势分析判断。

Q3：润滑能否降低温升？

合理润滑可显著减少摩擦发热，是关键控制手段。
