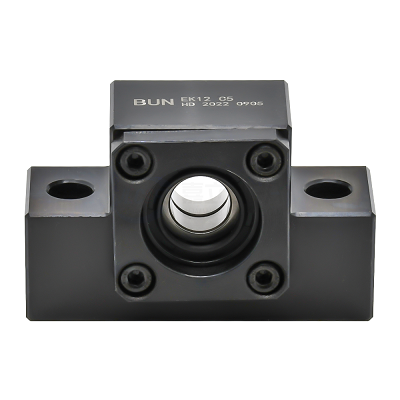

一、什么是丝杠支座轴承排列方式

丝杠支座内部轴承排列方式指支撑丝杠的轴承在支座内的安装组合形式，通常有：

• 单列深沟球轴承：仅承受径向载荷
• 双列角接触球轴承（背靠背或面对面排列）：可承受径向和双向轴向载荷
• 圆锥滚子轴承组合：适用于重载场合

轴承排列方式直接决定丝杠的刚性、轴向定位能力以及运动平稳性。



二、为什么会出现刚性不足问题

系统刚性不足常由以下轴承排列因素引起：

1、承载能力不匹配

单列轴承无法承受较大的轴向力或重载，导致丝杠轴向摆动。

2、排列方式不合理

• 背靠背（DB）排列提高抗倾覆刚性
• 面对面（DF）排列提高承载均衡
• 不当选择可能降低系统抗扭刚性。

3、预紧不充分或过大

轴承预紧不足刚性下降，过紧会产生摩擦和发热，降低运动平稳性。

4、安装精度误差

轴承同轴度或支座安装偏差，会导致负载分布不均，降低系统刚性。

5、振动或冲击载荷作用

不合理的轴承组合在高速或冲击条件下易产生微小变形或摆动。

三、该如何解决

针对支座轴承排列影响刚性问题，可采取以下措施：

1、选择合适轴承类型与排列方式

• 重载或高刚性需求：背靠背角接触轴承或圆锥滚子轴承
• 中等载荷：面对面或四点接触组合

2、合理预紧设计

根据负载和运动速度设置轴承预紧力，保证刚性且不增加摩擦。

3、优化安装精度

确保轴承支座同轴度和平行度，避免局部应力集中。

4、负载与运动分析

根据实际工况分析径向、轴向力，合理分配到不同轴承。

5、增强支座刚性

在支座设计中增加加强筋或采用高强度材料，降低弹性变形。

四、选型注意事项

1、载荷条件

明确径向载荷、轴向载荷及倾覆力矩，选择匹配轴承。

2、排列方式选择

根据系统刚性和运动方向选择背靠背、面对面或其他组合方式。

3、预紧力调节能力

支座需允许合理调整轴承预紧，保证高刚性和低摩擦。

4、支座材料与结构

高刚性支座有助于发挥轴承性能，减少振动和变形。

5、润滑与维护

合理润滑可保证轴承长期承载能力和刚性稳定。

五、风险及相关误区

1、认为单列轴承足够承载所有负载

单列轴承刚性低，易产生轴向摆动。

2、盲目加大预紧力

过紧增加摩擦，影响运动平稳性并可能损伤轴承。

3、忽略安装精度影响

支座或轴承偏差会削弱系统刚性。

4、忽视负载变化

高速或重载条件下，未考虑负载对刚性的影响容易失效。

六、FAQ

问：背靠背和面对面排列有什么差别？

答：背靠背排列提高抗倾覆刚性，面对面排列提高负载均衡性和轴向刚性。

问：预紧力设置过大有什么风险？

答：会增加摩擦和发热，降低运动平稳性，并可能加速轴承磨损。

问：支座刚性不足能通过更换轴承解决吗？

答：仅更换轴承效果有限，应同时优化支座结构和轴承排列。
