丝杠支座的种类都有哪些-嘉立创FA官网
浏览量： 760 发布于： 2025-06-24 15:58:04

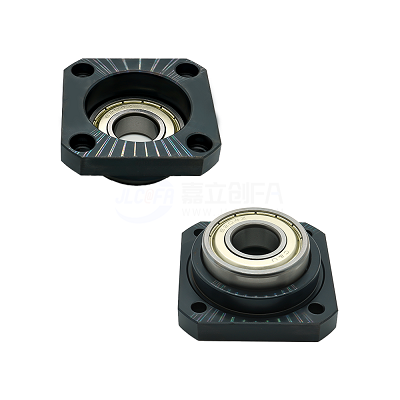

一、丝杠支座的作用概述
丝杠支座是安装在滚珠丝杠两端的关键支撑组件，主要起到定位、承载和旋转支撑的作用。它确保丝杠在高速旋转或往复移动时保持稳定，并能有效吸收轴向与径向载荷，提升系统运行精度与寿命。
二、丝杠支座的主要分类
丝杠支座根据结构与功能，主要分为固定端支座和支撑端支座两大类：
1. 固定端支座（带轴承预紧结构）
常用于丝杠动力输入一端，具有强承载与定位能力，一般配有成对角接触轴承，可承受较大的轴向力。常见型号有：
- EK型支座：标准法兰式安装，适用于小型设备；
- BK型支座：方形结构，常用于中等载荷工况；
- FK型支座：法兰外装型，便于从机壳外侧安装；
- AK型支座：用于高转速或重载场合，结构紧凑稳定；
2. 支撑端支座（自由端、补偿安装偏差）
支撑端主要起到约束定位与吸收丝杠热膨胀的作用，不承受主要轴向力，常见型号有：
- EF型支座：与EK配套使用，轻载场景；
- BF型支座：与BK配套，适用于中小型直线系统；
- FF型支座：与FK对应，安装灵活；
- AF型支座：搭配AK支座使用，用于高精度设备；
三、丝杠支座选型建议
选择丝杠支座时，应根据以下因素综合考虑：
- 丝杠轴径与长度：越长越需高强度支座支持；
- 负载情况与安装空间：确认是否需双向预紧轴承；
- 运行速度与精度要求：高速运行推荐使用带密封的高刚性型号；
- 配套型号匹配：如EF需配EK，BF需配BK，保证系统一致性；
另外，为提升稳定性，建议配套使用原厂丝杠专用支座，并配合锁紧螺母与弹性挡圈以实现可靠安装。
