直线轴承能承受倾斜力么-嘉立创FA官网
浏览量： 253 发布于： 2025-11-18 14:52:39

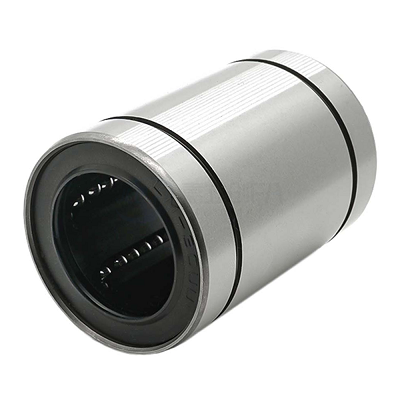

一、直线轴承是否能承受倾斜力
直线轴承 本质上不能承受倾斜力（侧向力矩）。它的结构决定了其主要承载方向是 轴向直线运动的径向载荷，对侧向力矩、偏载或倾斜载荷极其敏感，容易导致滚珠受力不均、卡滞甚至损坏。
二、直线轴承不适合承受倾斜力的原因
1. 滚珠排列结构单一
直线轴承内部滚珠在单一方向循环，当出现倾斜力时会产生：
- 局部滚珠压强过大
- 接触点偏移
- 造成轨道点蚀或压痕
2. 外筒与轴为线接触
一旦偏心受力，接触区立即集中在一侧，导致：
- 轴面与滚珠局部磨损
- 滑动→卡滞→寿命骤减
3. 对安装精度依赖高
直线轴承需要：
- 平行度好、同轴度高
- 载荷均匀
- 稍有倾斜就会让其承受它无法设计的额外力矩。
三、若存在倾斜力需求，应该怎么做
1. 使用 双轴承组合
两个直线轴承间隔一段距离安装，可形成支撑跨度来抵抗力矩。
2. 更换更适合承受力矩的结构
如：
- 直线导轨（方形轨）：可承受上下、左右、扭转三方向力矩
- 交叉滚柱导轨：高刚性、抗倾斜能力强
- 滑动导轨：结构刚性高，不怕偏载
3. 增加支撑机构
例如：
- 加装侧板支撑
- 使用加强型轴支座
- 导向轴加粗以减少偏心弯曲
4. 样机测试倾斜载荷
若不得不使用直线轴承，应在设计阶段通过试验验证偏载是否可控。
四、直线轴承因倾斜力产生的典型故障
- 滚珠磨轨迹不均
- 开始有“咯噔感”、运行不顺畅
- 轴承温度升高
- 轴面磨损发亮或出现压痕
- 寿命远低于额定值
这些都是典型的偏载导致的失效信号。
