一、同步带接头的作用与对齐的重要性

同步带通过齿形与同步轮啮合，实现无滑移、等速比、高精度的传动效果。接头位置是同步带最容易出现强度差异和几何误差的区域，一旦接头错位或加工不良，就会破坏同步带整体的几何一致性，使传动平稳性和寿命受到影响。因此，接头对齐精度对高速、高精度、重载传动系统尤为关键。

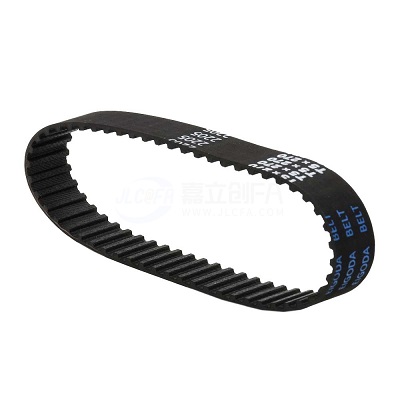

同步带

二、同步带接头错位可能造成的影响

1. 传动产生周期性振动与噪音增加

接头错位会导致同步带局部厚度变化，当接头经过同步轮时产生冲击，从而出现周期性振动和明显噪音，常被误以为是同步轮加工精度问题。

2. 皮带跳齿或啮合不良

接头位置齿距偏差会使同步轮啮合不充分，高速时更易发生跳齿、错齿，导致传动速度不稳定，甚至影响加工精度。

3. 带体局部受力集中，加速磨损或断裂

错位后的接头会在运行中承受额外拉力，局部应力增大，可能形成裂痕、毛边或接头开裂，使同步带提前失效。

4. 同步带跑偏，影响整机稳定性

几何误差会改变同步带行走方向，使其向一侧偏移，增加侧向摩擦，严重时会磨损挡板或掉带。

5. 传动精度下降，影响设备定位

在自动化设备、CNC、雕刻机、喷涂机器人等设备中，接头误差可能造成定位累计误差，影响产品一致性。

6. 增加同步轮与轴承负载

错位导致冲击载荷增大，使同步轮轴向力不均匀，长期可能引起轴承磨损加剧、同步轮松动等连锁问题。

三、同步带接头错位的预防与改进措施

1. 选择高质量接头加工工艺

优先选择模具压齿、热熔接头等工艺，减少齿形误差与接头阶差。

2. 安装前检查接头对齐度

确认接头齿形是否对正、厚度是否一致，有无偏移或错齿现象。

3. 合理调整张紧力

张紧力不足会放大接头处的抖动，张紧力过大则加速接头疲劳，应按厂商建议设定。

4. 保持同步轮加工精度与同轴度

良好的同步轮齿形与同轴度能有效减少接头区域的冲击。

5. 定期检查接头磨损情况

高速设备应定期观察接头处的磨痕、裂纹，一旦出现异常需及时更换。

6. 避免过载与频繁急停

减少大惯量工况下的冲击力，可延长接头寿命。
