电缸如何实现高精度位置控制-嘉立创FA官网
浏览量： 568 发布于： 2025-07-25 14:23:43
一、电缸高精度控制的核心结构基础

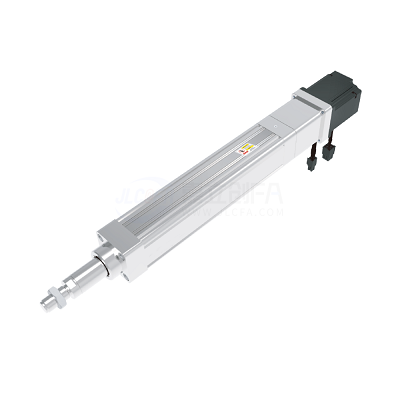

电缸是将伺服电机与滚珠丝杆等传动结构集成于一体的电动直线执行器，依托伺服系统特性可实现极高的重复定位精度（±0.01mm甚至更高）。其控制核心在于：高响应的伺服驱动、低间隙机械传动结构及精密位置反馈装置三者的紧密配合。
二、电缸高精度位置控制的关键技术
伺服电机与驱动器配套控制
电缸普遍配备交流伺服电机，通过闭环控制系统实时调整位置、速度与加速度，具备高速响应与动态补偿能力。
高精度滚珠丝杆或滚柱丝杆传动
精密丝杆结构具有低反向间隙、滚动摩擦损失小、运动平稳等优势，是实现高线性精度的重要保证。丝杆导程的选择也直接影响位移控制的分辨率。
编码器闭环反馈系统
多数电缸搭配高分辨率绝对值或增量型编码器，对伺服电机进行位置实时监控。编码器每圈分辨率越高，电缸的控制精度也越高。
驱动参数优化与刚性补偿
驱动器中设置的增益参数、前馈补偿、摩擦补偿、反向间隙补偿等算法，在提升控制系统响应速度的同时，有效抑制位置偏差与振动。
多段速度与位置曲线编程控制
电缸支持PLC或运动控制器输入的多段位移指令，通过S型加减速、缓启动缓停止算法，使整个运动过程平稳且精准。
三、实现高精度的注意事项
- 选用高刚性电缸本体，避免因变形导致重复定位误差。
- 确认机械安装同心度与并行度，防止侧向负载对精度产生影响。
- 保持编码器与丝杆同步，避免信号漂移或位置丢失。
- 使用带制动器的电机，在断电状态下仍能维持最终位置不偏移。
四、典型应用场景
高精度电缸常用于以下工业场合：
- 自动化设备中的精准压装与推料
- 半导体工艺中的微米级位移定位
- 检测治具中的高重复性测量位移
- 医疗器械或光学系统中的微位移调节
