一、快速夹钳的工作原理

快速夹钳是一种广泛应用于工装夹具、焊接定位、木工固定等场合的手动夹紧装置。其最大特点是能在极短时间内完成夹紧或松开动作，并在夹紧状态下具备良好的自锁性能，无需持续施加外力。

快速夹钳的核心原理来自“曲柄-连杆-死点自锁”机构：当操作手柄转动时，夹钳连杆系统带动压紧件运动，并在末端超过力臂死点位置后自动进入自锁状态，从而实现稳固夹持。

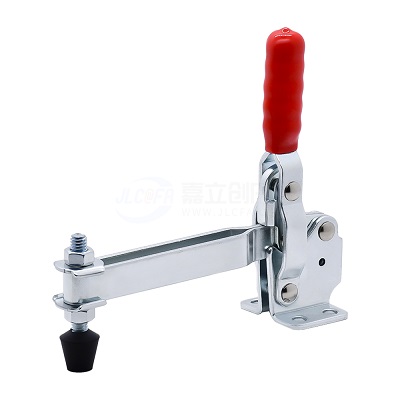

快速夹钳

二、快速夹钳的锁紧原理

快速夹钳的锁紧动作分为三个步骤：

1. 曲柄联动推进

操作手柄带动主连杆转动，使从动连杆连接压板进行夹紧动作。

2. 越过死点形成自锁

当连杆系统的中心线越过“死点位置”后，系统达到机械平衡，外力无法使其反向打开。此时即使负载产生反作用力，也难以使夹钳松脱。

3. 释放动作反向运动

当再次拨动手柄，使其越过死点反方向，机构即自动松开，实现快速解锁。

这种“死点夹紧”是快速夹钳可靠锁紧的关键，广泛应用于各种固定定位需求强的作业场景。

三、常见快速夹钳结构形式

水平式快速夹钳：手柄水平，适合有限空间安装；
垂直式快速夹钳：手柄垂直，操作顺手；
推拉式夹钳：压杆前后直线运动，适用于空间受限；
拉扣式夹钳：常用于模具或门盖固定，适合强力锁定需求。

每种结构都基于上述自锁原理演变，但通过不同几何设计适配各种工业需求。

四、快速夹钳的应用优势

操作快捷：一手操作即可完成夹紧或松开；
夹持稳定：自锁机构抗震动、防松动；
节省空间：结构紧凑、适配各种安装面；
寿命长：金属部件耐用，维护简单。
