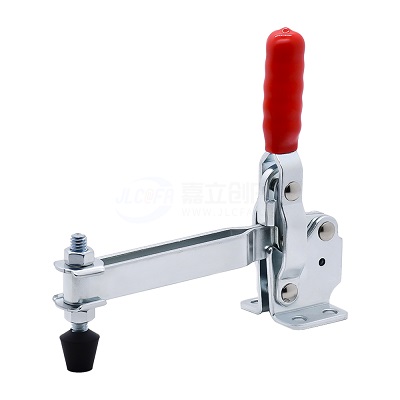

1、快速夹钳的定义与工作原理

① 产品定义

- 快速夹钳是一种通过机械杠杆原理或偏心结构，实现快速夹紧与松脱功能的工装夹具。

- 它通常用于定位、固定工件，以便在加工、装配、检测过程中保持稳定，提升工作效率。

② 工作原理

- 快速夹钳通过手柄操作带动连接杆机构，实现夹爪或压板的夹紧与释放动作；

- 典型结构包括：固定底座、活动臂、连杆、手柄与夹爪，具备“行程短、夹力大、锁定稳”的特点。

2、快速夹钳的主要作用

① 快速定位固定工件

- 可在3秒内完成工件压紧定位，大幅减少调整和装夹时间；

- 在批量加工、流水线生产中具有显著的效率优势。

② 提高加工精度

- 避免工件位移或震动，保障钻孔、攻牙、焊接、铣削等工序的尺寸一致性；

- 保持重复夹持的一致性，有助于提升产品合格率。

③ 降低劳动强度

- 传统螺栓夹具需要频繁旋拧，快速夹钳只需轻按手柄即可完成锁紧；

- 减少操作时间与人工负担，提升工作舒适度。

④ 安全夹持

- 夹钳具备自锁功能，夹紧状态下不易因外力自动松脱；

- 部分型号配有安全锁定装置，有效防止误操作。

⑤ 灵活安装、结构多样

- 根据不同安装需求可选择立式、卧式、拉扣式、推拉式等不同结构形式；

- 可灵活搭配焊接平台、夹具板、流水线台架使用。

3、快速夹钳的典型应用场景

① 金属加工行业

- 用于钻孔、攻牙、铣边、焊接工位的快速夹紧与定位。

- 常见于焊接夹具、钻孔夹具、装配夹具等定制工装中。

② 电子与塑胶行业

- 在电子元件组装、塑胶件加工定位中，快速夹钳可确保高效率和夹持稳定性。

③ 木工及家具行业

- 用于板件夹持、胶合、切割等环节，快速调整夹持压力和位置。

- 特别适用于多道工序联动作业流程。

④ 自动化生产设备

- 集成于设备夹持工位，实现气动或电动驱动夹紧；

- 常用于检测装置、上料定位机构、自动化治具中。

⑤ 汽车及钣金行业

- 在车辆结构件加工与钣金焊接中，为夹具系统提供高效夹持解决方案。

4、选购快速夹钳的关键因素

① 夹持力大小

- 根据所需夹持工件重量及加工过程产生的外力选择相应夹钳型号，常见夹持力范围从几十公斤至上吨级。

② 安装形式匹配

- 判断所需夹钳为立式、卧式或拉扣式，确认底座孔距、安装方向与设备或工装匹配。

③ 操作频率与寿命要求

- 高频次使用场合建议选择品牌产品，关注手柄耐疲劳性和夹持机构的使用寿命。

④ 是否需联动自动化

- 如用于自动化夹具，应选择配有气缸联动结构或电控夹具接口的快速夹钳。
