定位销和圆柱销的区别-嘉立创FA官网
浏览量： 664 发布于： 2025-06-10 14:35:53
一、定位销与圆柱销的基本定义
1. 定位销
定位销是一种用于精确确定两个零件之间相对位置的紧固元件，常用于机械装配中的基准定位，确保各部件在重复安装或拆卸后能维持一致的装配精度。

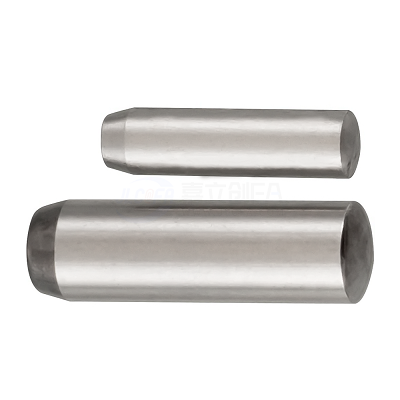

2. 圆柱销
圆柱销是最常见的销轴类型之一，以传递剪切力或固定连接为主要作用，一般采用无螺纹圆柱形结构，插入到两个配合孔中起到联结与定位辅助功能。
二、主要区别解析
1. 功能用途不同
- 定位销：以精度为核心，用于定位基准面，常用于高精度装配场合，如模具、检具、定位板等；
- 圆柱销：既可定位，也广泛用于传递剪切载荷，适用于机械连接与防旋转结构中。
2. 结构设计差异
- 定位销通常为带肩结构或两端圆弧设计，便于限位安装与防止移动；
- 圆柱销大多为整体圆柱形，标准型常见的如D型销、DIN6325型等，也有开口弹性圆柱销形式。
3. 装配方式不同
- 定位销需配合高精度H7/h6孔或过渡配合孔使用；
- 圆柱销常采用过盈配合或弹性干涉配合，以加强连接强度。
4. 精度等级要求不同
- 定位销对孔径与位置有严格要求，公差控制严；
- 圆柱销则更注重配合强度，对精度要求相对宽松。
三、选型建议
- 如果目标是确保两个部件精准重复定位，请选择定位销；
- 若需承受机械载荷或起到结构固定作用，可优先使用圆柱销；
- 对于要求便于拆装的设备，可考虑弹性圆柱销。
定位销和圆柱销在结构件安装中发挥着不同但同样关键的作用。合理理解两者区别，选择合适类型与配合公差，是确保设备稳定运行和装配效率的基础。如需获取选型支持，可结合应用工况、负载要求及定位精度要求进一步分析。
