1、基本定义与用途

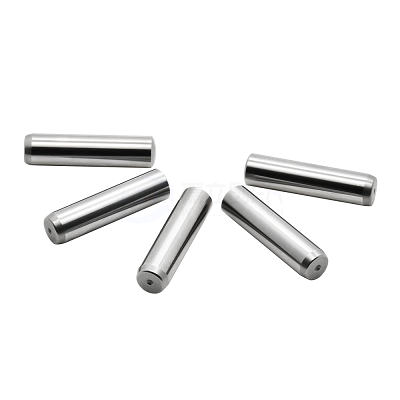

① 定位销

• 主要用于对零部件进行精确定位、对中或作为辅助定位元件。
• 通常起到防止零件相对运动或误位的作用，适合在装配过程中进行临时或永久性固定。

② 定位轴

• 不仅用于零部件定位，还承担着结构连接和传递载荷的功能。
• 通常作为设备或组件中的主承力元件，提供较高的刚性和强度，适合长期工作条件下的精密定位与支撑。

2、结构形式与设计要求

① 定位销

• 结构较为简单，一般为圆柱形，部分定位销会设计有止动肩以限制位置误差。
• 设计上注重尺寸精度和形位公差，确保零部件之间的配合紧密。

② 定位轴

• 结构通常较为复杂，可能配合键槽、花键或其他传动机构使用，既能定位又能传递扭矩。
• 要求具有较高的承载能力和耐磨性能，其尺寸、材料和热处理工艺均需满足更高的机械强度要求。

3、承载能力与工作条件

① 定位销

• 主要承受较低的机械载荷，侧重于定位精度，通常不作为主要承力部件。
• 在动态或高载荷情况下，定位销可能不具备足够的强度和稳定性。

② 定位轴

• 设计用于承受较大径向和轴向载荷，同时能传递扭矩，保证整体结构的稳定性。
• 在工作过程中，不仅要保持精确定位，还要承受长时间运转中产生的弯曲、扭转等力学作用。

4、安装与维护

① 定位销

• 安装时一般采用插入或轻压固定，易于拆卸和更换，维护成本较低。
• 适用于需要频繁拆卸或调整位置的场合，方便后期维修和更换。

② 定位轴

• 安装时通常需要采用更牢固的固定方法，如键入、螺纹连接或焊接，确保长期稳定。
• 由于承载能力较高，安装和维护要求更严格，需定期检查轴承配合及磨损情况。

总结

• 定位销主要侧重于零部件之间的精确定位和对中，结构简单，适合低载荷环境；
• 定位轴不仅用于定位，还兼具结构支撑和载荷传递功能，具有较高的强度和耐久性，适合高负载和长期运作场合。

在实际设计中，应根据具体应用需求、工作载荷和装配条件选择合适的定位元件，确保设备的精准定位与稳定运行。
