调心滚子轴承游隙详解-嘉立创FA官网
浏览量： 1222 发布于： 2025-06-02 14:19:31
一、什么是调心滚子轴承游隙

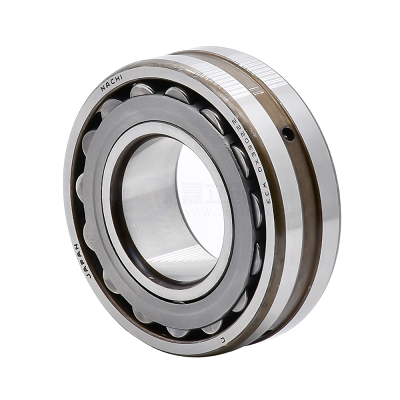

调心滚子轴承是一种具有两个滚道和球面外圈滚道的轴承类型，具有自动调心能力，适用于轴承座与轴不同心或轴挠曲的工况。
游隙，即轴承在未安装状态下，内圈相对于外圈可自由移动的距离，分为径向游隙与轴向游隙。
二、调心滚子轴承的游隙分类
依据ISO标准，调心滚子轴承的游隙分为以下几类（由小到大）：
- C2：小于标准值（用于高精度低间隙场合）
- CN（标准游隙）：常规使用，工况通用
- C3：大于标准值（适用于温升大或过盈配合场合）
- C4 / C5：远大于标准值（用于高热膨胀或重载低速工况）
不同游隙对应不同的应用需求，错误选择将导致润滑膜失效、振动异常或预紧不足等问题。
三、游隙选择的影响因素
1. 工作温度
温升会使内圈热膨胀，导致实际游隙减小，**高温设备应选用较大游隙（C3或C4）**以防卡死。
2. 轴承配合方式
过盈配合安装会使内圈变形而减小游隙，需考虑安装后游隙的变化值，选型时应预留足够余量。
3. 设备运转速度
高速时轴承发热量大，同时对滚道润滑要求更高，宜使用标准或略大游隙，以降低摩擦发热。
4. 载荷特性
高载荷或冲击载荷设备（如矿山设备、重型压机）应选用C3或C4游隙，避免载荷集中和轴承早期疲劳。
四、安装后的游隙检测方法
安装完成后，应检查轴承实际游隙值，常用方法包括：
- 塞尺法：用于轴向游隙判断，适用于简易现场检测
- 百分表法：用量表检测轴承摆动位移，结果直观可靠
- 预紧力测量法：通过设定轴向压装力间接控制游隙
确保游隙处于合理区间，有助于提升运行稳定性和延长轴承寿命。
