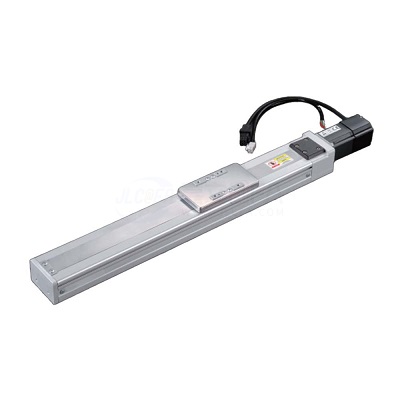

一、什么是铝基座直线模组

铝基座直线模组是一种以铝合金型材为基座结构的线性传动单元，广泛应用于自动化装配、激光切割、点胶、贴标、搬运等设备。它通过内部组件协同实现高精度、可控的直线运动，并具备轻质、高刚性、模块化等特点。

二、铝基座直线模组的核心内部结构

1. 铝合金基座

• 作为模组本体结构框架
• 采用高强度阳极氧化铝材，兼具轻量化与耐腐蚀性
• 内部设有导轨安装槽、丝杆槽及端盖连接位，便于结构集成

2. 直线导轨与滑块系统

• 安装于铝基座内部凹槽或加工平台面
• 导轨材质多为硬化钢，配合精密滑块，实现高刚性直线导向
• 滑块承载工作台并随驱动部件滑动，确保运动精度

3. 驱动组件（丝杆或同步带）

• 滚珠丝杆型：适用于高精度定位场合，配置支撑座与联轴器
• 同步带型：适用于高速移动工况，噪音低、传动效率高

丝杆或同步带两端由电机带动转动，从而带动滑块往复移动。

4. 支撑轴承座（固定侧/支撑侧）

• 安装在模组两端，承受丝杆或同步带的轴向与径向力
• 通常为BK/BF、FK/FF型高精度支撑单元
• 保证传动系统的稳定运转与抗振性能

5. 电机连接组件

• 通过联轴器或皮带轮与驱动源连接
• 支持多种电机类型：伺服电机、步进电机、减速电机
• 可配置电机座与防护罩

6. 限位开关与传感器槽位（可选）

• 预留安装限位开关、接近传感器的位置
• 便于实现行程控制、安全停止与自动归零等功能

7. 滑台工作平台

• 固定于滑块上，用于安装工件、执行器、末端工具等
• 支持多孔位安装，具备模块化扩展能力

三、铝基座直线模组的结构优势

• 高通用性：标准型材设计，支持多规格扩展
• 轻量高强：铝合金基座重量轻，适用于高动态响应设备
• 模块化集成：易于与XYZ多轴组合，适合柔性生产线
• 维护简单：可更换内部滑块、丝杆、皮带等易损件
