一、矩形弹簧简介

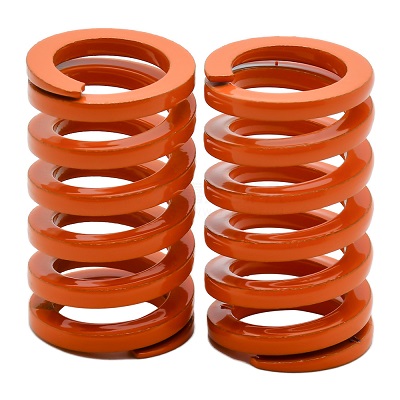

矩形弹簧是一种截面为矩形或方形的螺旋弹簧，常用于空间受限或高负载应用场景，如模具弹簧、汽车离合器、冲压设备等。相比圆线弹簧，矩形弹簧具有单位体积下更高的能量储存密度与刚度特性，适用于高频高负荷的工况。

二、矩形弹簧刚度计算公式

矩形截面弹簧的刚度（k）通常定义为单位变形所需的力，其理论计算比圆线复杂，考虑材料、几何尺寸及弹簧形式（压缩/扭转/拉伸）等因素。

1. 一般情况下的计算公式（压缩弹簧）：

矩形弹簧

其中参数含义如下：

k：弹簧刚度（N/mm）
G：剪切模量（MPa），常见弹簧钢约为 79,300 MPa
b：矩形截面的宽度（mm）
h：矩形截面的高度（mm）
D_m：弹簧中径，即内径 + 截面厚度（mm）
N_a：有效圈数（不包括支撑圈）
K：截面修正系数，考虑非圆截面对剪切的影响

注：K 是经验修正系数，通常与 b/h 比例相关

三、影响矩形弹簧刚度的关键因素

1. 材料剪切模量

不同材料的弹性模量直接决定了弹簧的刚度上限。高模量合金如铬硅钢、琴钢丝等材料刚度更高。

2. 截面尺寸比例（b:h）

截面高度 h 对刚度的影响呈立方关系，提升最为显著。
截面宽度 b 与刚度呈线性关系。

3. 弹簧有效圈数

圈数越多，弹簧越“柔”，刚度越小；圈数少，刚度更大，但行程减小。

4. 中径尺寸（D_m）

中径越大，弹簧刚度越小；越小，则刚度增强，但也更易疲劳断裂。

四、实际设计与选型建议

高刚度需求：优先选择较大截面高度、少圈数、小中径的配置。
高频冲压模具：使用矩形高刚性模具弹簧（如ISO 10243标准）更适合。
空间有限：矩形弹簧比同等规格圆线弹簧更节省空间，建议优先选用。
使用寿命考虑：需在刚度与疲劳寿命之间平衡，避免过度压缩造成失效。
使用温度影响：高温会降低弹性模量，导致刚度降低，需加以修正。

五、结语

矩形弹簧的刚度不仅与截面尺寸有关，还受到材料属性、绕制工艺与结构参数等多重因素影响。在设计中应结合理论计算与经验修正进行综合评估。合理设计弹簧刚度，不仅可提高结构稳定性，更能显著延长设备使用寿命。
