1、交流接触器简介

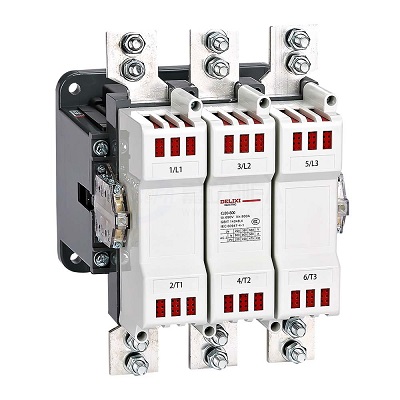

① 什么是交流接触器

- 交流接触器是一种电磁控制器件，广泛用于电力系统中对电动机、电加热器等负载进行远程通断控制。其工作原理是通过线圈通电产生磁力吸合衔铁，使主触点闭合，从而接通电源；断电时弹簧复位，触点断开。

- 它具有操作频繁、控制功率大、可靠性高等特点，是工业自动化系统中的关键基础元件。

② 基本构造组成

- 电磁系统：包括静铁芯、动铁芯、吸合线圈，是吸合和释放触点的动力来源。

- 触头系统：分为主触点（通断主电路）和辅助触点（用于控制或信号反馈），多为银合金材料以提高导电性和抗熔焊性能。

- 灭弧装置：安装在主触点附近，有效抑制触点断开瞬间产生的电弧，延长寿命并提高安全性。

- 绝缘壳体与弹簧机构：确保整体结构绝缘良好并提供回位弹力。

2、交流接触器的主要功能

① 控制电动机启停

- 常用于控制三相异步电动机，既可实现简单启停，也支持正反转、星三角降压等控制形式，适用于不同功率等级的电机启动要求。

② 负载回路的电气开关控制

- 通过主触头对照明、电加热、变压器、电容器组等负载实现通断操作，提升用电系统的灵活性与安全性。

③ 电气联锁与互锁控制

- 利用常开或常闭辅助触点组合逻辑关系，完成防误操作、先后动作等复杂控制任务，特别适用于双电源转换、提升系统等场景。

④ 自动化系统中的逻辑执行角色

- 与PLC、定时器、中间继电器等联动，形成自动顺序控制系统，实现流水线、设备群组控制等工业自动化流程。

3、交流接触器的典型应用场景

① 工业控制系统

- 在数控机床、输送线、注塑机、空压系统等工业设备中，用于对执行电机和电阻负载进行稳定控制。

② 建筑智能化

- 应用于楼宇自动化系统，控制通风、供水、照明及电梯运行，提升建筑能效和管理水平。

③ 电气成套设备

- 在配电柜、控制柜、电机起动箱等设备中担任关键开关控制角色，满足高频操作的需求。

④ 能源与环保行业

- 在光伏逆变器、电池管理系统、风力发电控制系统中，实现远程电气开关控制功能。

4、交流接触器的优势特点

① 高频率动作能力强

- 适应频繁启停设备，机械寿命可达数百万次，电气寿命也可根据负载类型维持在高水平。

② 控制灵活、兼容性强

- 线圈电压涵盖AC/DC 12V 至 660V，多种规格可选，易于集成进现有电气控制系统。

③ 节省人力，提升安全性

- 远程控制功能减少人工操作频率，避免高压操作带来的安全隐患。

④ 安装标准化，维护简单

- 标准35mm导轨式安装，结构紧凑，接线直观，常用于快速更换和扩展。

5、使用与维护建议

① 正确选择线圈电压与频率

- 保证线圈电压与控制回路一致，避免因欠压或过压导致吸合异常或烧毁。

② 定期清洁与检查触头磨损情况

- 长期使用后主触头可能存在烧蚀和熔焊，需定期维护或更换。

③ 安装热继电器或保护装置

- 配合热继电器构成电机保护单元，可避免负载过载引发设备损坏。

④ 保证散热与安装环境通风

- 避免高温、高湿、强腐蚀性环境影响接触器性能。
