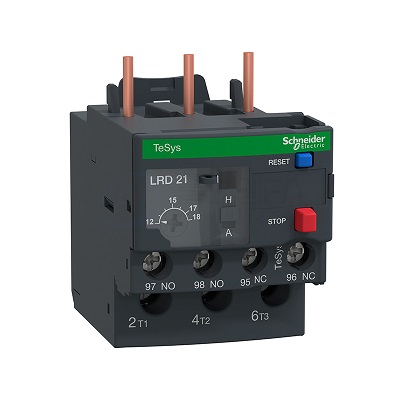

1、热过载继电器概述

① 定义与用途

- 热过载继电器是一种用于保护电动机等负载设备免受过载损害的电气保护元件。

- 它通常安装在交流接触器后方，与接触器配合使用，当电动机长时间运行超过额定电流时自动断开电源，起到热保护作用。

② 应用范围

- 广泛用于机床、电梯、风机、水泵、压缩机等电机驱动场景，特别适合频繁启停和长时间运行设备的过载保护。

2、热过载继电器的基本结构

① 双金属片

- 由两种热膨胀系数不同的金属材料复合而成，在受热后发生弯曲，驱动触点动作。

② 发热元件

- 安装在电流通路中，电流通过时发热，使双金属片升温并产生动作响应。

③ 触点系统

- 包括常开和常闭辅助触点。常闭触点用于切断接触器控制回路，常开触点可用于报警信号。

④ 手动/自动复位装置

- 故障动作后可选择手动或自动方式复位，便于灵活应用于不同控制系统。

3、热过载继电器的工作原理

① 过载检测原理

- 当电动机正常工作时，电流通过热继电器内的发热元件，产生的热量不足以引起双金属片变形，设备正常运行。

- 当电机过载运行时，电流增大，发热元件产生大量热量，导致双金属片温度升高并发生弯曲变形。

- 变形的双金属片推动机构使常闭触点断开，从而切断交流接触器线圈控制回路，最终使电动机停止运行。

② 过载延时保护

- 热继电器并非对短时电流波动立即响应，而是通过热量积累判断过载持续时间，从而有效避免误动作。

- 这一热延时特性使其特别适合负载波动较大但需持续性保护的工业设备。

③ 自动复位与手动复位功能

- 自动复位型在冷却后自行恢复原状，适用于无人值守场合；手动复位型则需人工介入，避免因设备重复启动造成二次损伤。

4、使用与维护建议

① 正确整定电流值

- 热继电器的整定电流值应根据电机额定电流设置，避免误动作或保护不足。

② 定期检查动作状态

- 建议每季度检查双金属片响应灵敏度、复位机构灵活性，避免老化或机械卡滞。

③ 搭配使用电动机保护开关

- 可与热继电器形成多重保护，提升系统整体安全性能。

④ 避免高温或通风不良环境

- 安装位置应避开强热源，并保持良好散热条件，以保证热元件准确感温。
