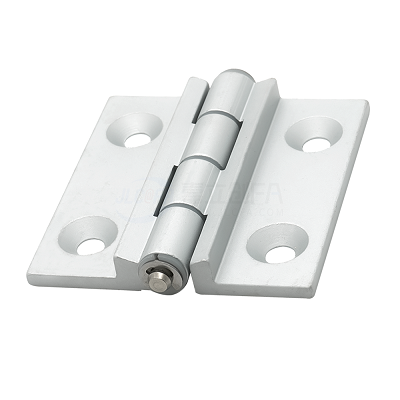

限位铰链是一种具备角度调节功能的铰链，常用于工业设备门、机柜门、控制箱、医疗器械外壳等应用场景。它可以在特定角度自动停止，防止门板过度开启或碰撞其他结构。合理调整限位铰链的开门角度，不仅能提高设备安全性，还能提升操作便利性。本文将系统讲解限位铰链的工作原理、调整方法及安装注意事项，帮助用户正确设定开门角度。

1、限位铰链的工作原理

① 限位结构

• 通过内置限位挡块或外部限位机构，在特定角度锁定或缓冲开门动作
• 一般支持90°、110°、135°、180°等常见限位角度

② 调节方式

• 机械限位（固定式）：通过铰链本体内部挡块限制开门角度
• 可调限位（可调式）：借助调整螺栓、齿轮定位、阻尼系统等方式进行角度设定

③ 应用优势

• 避免门体过度开启导致损坏
• 保障安全，防止夹手或意外碰撞
• 部分型号带阻尼缓冲，防止门体急速开启

2、限位铰链的角度调整方法

① 机械限位铰链（固定限位）

适用于：90°/135°/180°等标准角度，无需额外调整

• 检查铰链本体标识，确认出厂预设角度（如90°/135°）
• 安装时确保限位挡块对正，否则可能导致角度失效
• 如果需变更角度，则需更换不同规格的铰链

② 可调限位铰链（带调节功能）

适用于：需要自由设定开门角度的场景

• 调整螺栓式：部分限位铰链带限位螺栓，松开螺丝后可旋转调整角度，再拧紧固定
• 多档齿轮定位：如带齿轮调节装置的铰链，可通过旋转齿轮改变限位角度
• 阻尼缓冲限位：可通过调节阻尼力度，实现不同角度的缓冲效果

③ 外部辅助限位调整（适用于非可调铰链）

如果铰链本体不支持角度调节，可采用以下方式：

• 加装限位块：在门框或机柜内部安装物理限位块，限制门的最大开启角度
• 调节门铰链安装角度：改变铰链相对门框的安装方向，间接影响开门角度
• 使用限位绳或液压杆：额外配置限位绳或液压阻尼杆，辅助控制开门角度

3、安装与调整注意事项

① 先确定开门角度需求

• 设备环境是否允许180°开启？是否需要缓冲闭合？
• 是否有障碍物需要限制门体开启范围？

② 选用合适的限位铰链型号

• 标准固定角度铰链（如90°、135°）适用于通用场景
• 可调限位铰链适合定制开门角度需求的设备

③ 安装时确保铰链位置精准

• 螺丝固定前，应多次测试铰链是否与门框对齐
• 可适当预留微调空间，便于后期调整

④ 避免过度调节导致损坏

• 如使用调节螺栓，拧紧过度可能损坏螺纹或铰链机构
• 阻尼型限位铰链不可用外力强行打开，否则可能导致内部结构失效
