铝合金铰链因其轻量化、高强度、耐腐蚀性好等优点，广泛应用于各类工业设备门板、检修盖板、铝型材结构系统及机械壳体的活动连接部分。合理选择与铝合金铰链匹配的型材，是确保连接稳定性、使用寿命及美观度的关键。本文将从型材结构类型、安装方式、应用场景等方面，系统介绍铝合金铰链的适配型材方案，助力工程师高效完成选型设计。

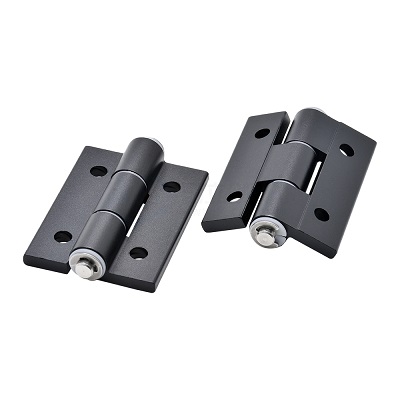

1、铝合金铰链概述

① 产品特性

• 材质为高强度铝合金（常见为6061或ADC12压铸铝），表面阳极氧化或喷砂处理
• 具备良好的机械性能、抗氧化性与装饰效果
• 可选多种开合角度、定位方式与安装孔位设计

② 常见应用领域

• 自动化设备门体
• 检修门或电控箱盖板
• 铝型材框架系统
• 精密仪器外壳

2、适用铝型材类型及连接方式

① 标准工业铝型材（T型槽型材）

• 如30系列、40系列、45系列、50系列、60系列等
• 通常通过螺丝与滑块（如T型螺母、弹片螺母）安装在型材槽内
• 支持正面或侧面安装，适配不同门板开启方向

② 方管类铝型材（无槽结构）

• 铰链多采用螺纹孔打孔固定
• 常用于精密外壳、机柜门或机箱结构
• 需注意型材壁厚与预埋螺母结构匹配

③ 铝合金挤压异形材

• 特定用途下定制结构（如加装加强筋、定位边）
• 铰链安装需结合实际开模尺寸进行开孔定位
• 多用于封闭式结构或曲面翻盖件

3、不同安装结构的型材搭配建议

① 外装式铝合金铰链

• 安装于型材外表面，螺丝直连型材或板件
• 适用于门盖外翻、空间较大的设备结构
• 推荐配合40×40、45×45型材等较大尺寸结构

② 内嵌式隐形铰链

• 安装隐藏于型材与板件之间
• 提高整体美观性，避免磕碰
• 常用于门框与边框齐平的结构

③ 重载型铝合金铰链

• 适用于厚重门体或大型面板
• 推荐配合50系列以上铝型材、带加强筋或壁厚型方管
• 通常配合双侧加固设计，增强稳定性

4、典型应用场景分析

① 自动化设备框体门

• 推荐使用45系列以上T型槽铝型材
• 选配带阻尼或定位功能的铝合金铰链
• 确保操作频繁时稳定性与耐用性

② 精密仪器箱体外壳

• 配合无缝方管或异形铝型材
• 选用小尺寸内藏式铰链，结构紧凑美观

③ 电控箱翻盖门

• 多使用外装式标准铰链
• 板材厚度建议5~8mm，保障螺丝固定可靠性

④ 防尘防水门结构

• 搭配带胶条槽的密封型型材
• 铰链选用全封闭式或防护等级高的款型，避免灰尘水汽侵入
