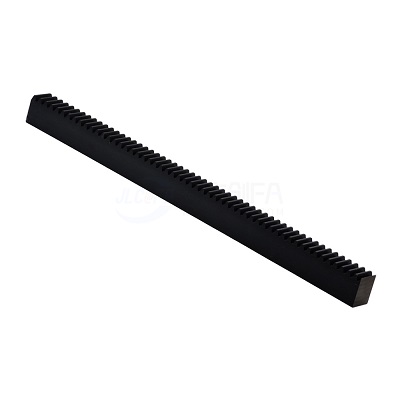

在自动化设备、垂直升降平台、工业门机构等应用中，齿轮齿条的竖直安装结构常被用于实现平稳升降、垂直定位等功能。但由于受重力影响，齿条在失电或停止运行状态下可能出现自重下滑或掉落的问题，带来设备损坏甚至安全隐患。本文将从结构设计、辅助机构及选型策略等方面，系统解析如何有效防止竖直安装齿轮齿条机构的掉落现象。

1、采用自锁型齿轮机构

① 蜗轮蜗杆替代普通齿轮

蜗杆具有自锁性，即在无驱动时齿轮无法反转
适用于垂直负载较大、需要防止反向运动的场景

② 斜齿轮+高摩擦阻尼

选用摩擦力较大的材料或减速比设计，可在断电时实现被动制动效果
可用于中小载荷、间歇性定位系统

2、加装机械锁定或刹车机构

① 安装电磁制动器（抱闸电机）

与电机同轴安装，失电自动抱死，防止齿条下滑
适合频繁启停的垂直移动结构

② 使用机械自锁装置（如棘轮、止逆器）

一旦系统停止，自动卡位锁止，结构简洁可靠
常用于自动门、电梯导轨等安全级别高的系统

③ 加装弹簧复位制动器

通过弹簧蓄力释放结构实现制动效果
无需电源支持，适合断电保护场合

3、优化安装结构和预压设计

① 加装预紧轮或辅助压紧滑轨

保证齿轮与齿条持续啮合并提供额外支撑力
有效避免因振动或啮合间隙引起的掉齿或打滑

② 在滑动副中加入防反冲机构

例如防反转销、定位销等，防止运动反弹或下坠

③ 水平或对称分布载荷

减少偏载造成的卡滞与不平衡位移风险

4、选用高精度齿轮与刚性齿条

① 提高齿轮加工等级（如DIN 6级及以上）

保证啮合稳定性，减少反向间隙造成的瞬时滑动

② 采用滚齿热处理齿条

增强齿条抗压强度与啮合刚性，延长使用寿命

③ 使用带导向导轨的一体式齿条结构

降低因横向位移造成的齿轮脱离啮合风险

5、加装限位保护与检测反馈

① 设置上下限位开关

防止齿条运动超行程导致啮合失效或掉落

② 使用编码器或行程传感器监测位移

实时反馈位置数据，用于精确停止与报警

③ 联动安全控制系统（PLC/断电保护）

在异常状态触发保护机制自动停机并锁死系统
