在同步传动系统中，同步轮是实现精确位置控制与恒速比传动的核心元件之一。为了确保其在轴上的稳定运行与长效定位，选择合适的同步轮固定方式至关重要。不同安装环境与传动需求下，同步轮的固定方式也有所差异。本文将详细介绍几种常见的同步轮固定方式，并提供实用的选型建议。

1、同步轮固定的基本目的

① 防止同步轮在运转过程中产生轴向滑移或旋转松动

② 提高轮与轴之间的扭矩传递能力

③ 保证同步带张力稳定，避免跑偏与跳齿

④ 实现快速拆装或微调，便于维护保养

2、常见同步轮固定方式详解

① 普通键连接（平键 + 顶丝）

• 结构原理：利用轴上的键槽与同步轮键槽形成机械嵌合，配合顶丝压紧
• 优点：结构简单、制造成本低、适用于中小功率设备
• 缺点：键连接间隙易产生微动磨损，不适用于高冲击或高精度要求
• 应用场景：皮带输送机、小型包装设备、打印机构

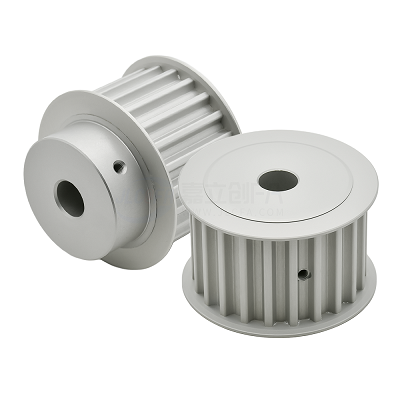

② 顶丝固定（螺丝压轴）

• 结构原理：在同步轮轮毂侧壁预留螺纹孔，直接用内六角螺钉压紧轴表面
• 优点：无需键槽加工，便于安装调试；适合小型同步轮
• 缺点：长期使用易松动、打滑，依赖于螺钉的紧固力
• 应用场景：轻载设备、实验装置、简易传动机构

③ 涨紧套固定（锥套式锁紧）

• 结构原理：通过锥形涨紧套产生径向压紧力，实现同步轮与轴间过盈锁紧
• 优点：同轴度高、拆装方便、重复定位精度好，无需键槽
• 缺点：成本略高，适用于中高端设备
• 应用场景：伺服系统、CNC加工设备、高速传动场合

④ 胀套固定（无键式连接）

• 结构原理：利用机械胀紧原理（如胀紧联结套），在轴与孔间形成强力摩擦联结
• 优点：无键槽，避免轴削弱；可承受较大扭矩；适合频繁拆装
• 缺点：安装对同轴度要求高，零件配合精度要求较高
• 应用场景：重型设备、高速运动机构、自动化产线中枢部位

⑤ 分体夹紧式同步轮（切口+螺丝夹紧）

• 结构原理：同步轮轮毂带有切口结构，通过紧固螺栓夹紧轴心
• 优点：简洁快速、无需键槽加工、夹持力稳定
• 缺点：传动负载较大时有打滑风险
• 应用场景：医疗设备、检测机构、柔性传动平台

3、同步轮固定方式的选型建议

① 低速轻载、经济性优先：推荐键+顶丝结构

② 中速中载、需稳定同轴：推荐涨紧套或夹紧式

③ 高速重载、追求精度与可靠性：建议使用胀套或高精涨紧结构

④ 空间紧凑、安装频繁：优先选择夹紧式或顶丝固定

⑤ 有轴向负载：应避开单顶丝结构，优选多点锁紧方式

4、安装与维护注意事项

• 安装前应清理轴与同步轮内孔表面油污，避免打滑
• 顶丝建议使用螺纹锁固胶增加抗松性
• 涨紧套在重复拆装后应检查是否有磨损或失圆现象
• 所有紧固结构应定期巡检，防止长时间运转导致松动
