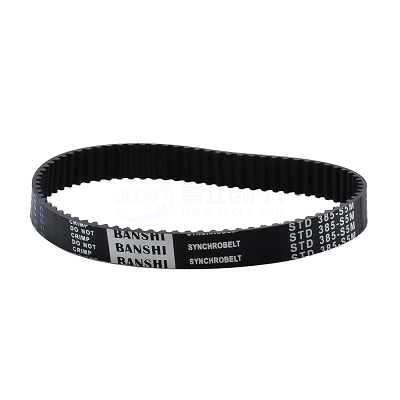

1、为什么同步带张力需要正确调整

① 张力不足的风险

• 容易造成同步带跳齿、打滑，影响定位精度
• 增加皮带磨损速度，缩短使用寿命

② 张力过大的风险

• 拉伤轴承或同步带轮，导致设备运行阻力增大
• 长期运行可能造成电机负载过高，烧毁驱动系统

2、同步带张力的调整方法

① 经验式手压法（适用于一般维护）

• 操作步骤：
• 用手指在同步带中部施加适度压力（一般为带跨距长度的1/64），正常张力下应有5~10mm的形变量。
• 若形变量过大或过小，需通过调整张紧轮或移动马达底座，重新张紧皮带。
• 适用场景：设备精度要求不高、调整工具不足时应急使用。

② 张力计测量法（推荐用于新装与精密设备）

• 使用工具：同步带张力计（机械或电子式）
• 测量方式：根据同步带厂商提供的推荐张力值，在皮带中点施加压力读取张力数值。
• 调整方式：反复调整张紧轮或马达底板位置，直到张力数值处于推荐范围内。
• 适用场景：高精度伺服系统、加工中心、CNC机床等要求较高的设备。

③ 静态张力频率法（适用于高端同步带）

• 测量原理：同步带在受激时产生的振动频率与其张力成正比
• 检测方式：用张力频率测试仪敲击同步带测得振动频率，并与推荐频率对比
• 计算公式：

• T为张力，m为单位长度质量，L为带跨距，f为振动频率
• 适用场景：对振动控制极其敏感的高端设备，如半导体设备、激光雕刻平台等。

3、张力调整操作流程

① 断电停机，确保安全操作

② 松开电机固定螺栓或张紧轮支架

③ 移动电机或调整张紧轮，增加或减少皮带张力

④ 重新锁紧螺栓，保持同步带张力恒定

⑤ 手动旋转设备确认无异响与卡滞现象

⑥ 运行试车，观察带的运行状态与声音

4、调整同步带张力时的注意事项

• 初次安装后建议运行30~60分钟再检查张力是否衰减，必要时重新调整
• 避免张力调整过频，频繁变动会损伤同步带边缘与带轮
• 定期检查同步带轮有无偏磨、齿形损坏，发现异常应同步处理
• 选用原厂推荐型号和张紧方式，避免使用非标配件造成损伤
