同步带结构对设备整体动态响应的影响-嘉立创FA官网
浏览量： 0 发布于： 2026-02-25 15:03:12
一、同步带结构参数对动态响应的影响
- 齿形：圆弧齿平顺、振动小，梯形齿刚性高但高速冲击略大
- 抗拉层：钢丝绳高刚性，玻璃纤维轻量但刚性低
- 带宽与厚度：宽厚带提升刚性但增加惯量
- 材料阻尼：橡胶阻尼好，聚氨酯刚性高
二、结构对系统动力学的机理分析
- 等效弹性环节：带体弹性引入相位滞后
- 高频响应衰减：阻尼过滤高频信号
- 共振频率改变：带长增加降低固有频率
- 加减速延迟：刚性不足时出现拉伸延迟
三、工程判断与选型结论
- 长同步带降低动态响应速度
- 高刚性抗拉层提升定位精度
- 过宽带体增加惯量不利于响应
- 材料阻尼有助于抑制振动
四、设计与应用建议
- 高速高精度设备选高刚性抗拉层
- 控制带长、缩短动力传递路径
- 合理匹配带宽与负载惯量
- 优化张紧结构，考虑阻尼特性
- 定期检查同步带状态，确保动态响应稳定
五、总结
同步带结构通过刚性、阻尼与惯量影响设备动态响应。合理设计齿形、抗拉层、带宽及材料，可在保证承载能力的同时优化动态控制性能。同步带是系统动力学的重要组成部分，高性能设备设计必须综合评估。
嘉立创FA-机械电气零部件一站式采购商城，提供零部件同品质1:1低成本选型替代，价格公开透明欢迎比价，现货库存当天发货，自营加工工厂，品质/交期可控。产品涵盖：机械常用零部件、直线运动零件、传动零件、电子电气产品、紧固零件、铝型材等高品质零件。
相关产品

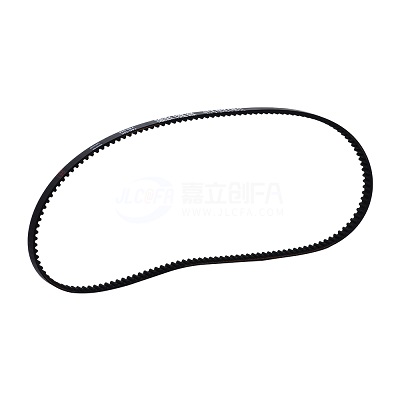

同步带 S2M(2.0)/S3M(3.0)/S5M(5.0)/S8M(8.0) 进口/国产
