1、概述与应用背景

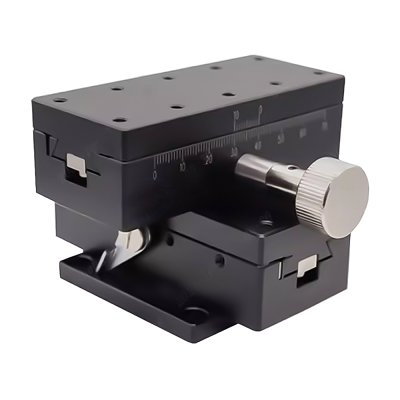

① 十字滑台定义

    - 十字滑台是一种高精度直线传动装置，常用于自动化设备、数控机床、精密装配及检测系统。

    - 通过十字形导轨和滑块的配合，实现二维（X、Y轴）高精度定位和运动。

② 应用优势

    - 高刚性与低摩擦，确保平稳且精准的直线运动；

    - 模块化设计便于与其他自动化部件集成；

    - 广泛应用于加工、装配及检测系统，提升生产效率与产品质量。

2、安装前的准备工作

① 环境与设备检查

    - 检查安装基座是否平整、稳固，确保无振动及干扰；

    - 核对十字滑台及配件（滑块、紧固件、调整垫、导轨等）是否齐全且无损；

② 工具准备

    - 准备扭矩扳手、水平仪、卡尺、螺丝刀及电钻等工具；

    - 确保使用符合要求的紧固件，避免因公差不合适影响安装精度。

③ 安装方案确定

    - 根据设备工作需求和安装空间，选定合适型号的十字滑台；

    - 制定详细的安装和调试流程，预留调整空间以便后期微调。

3、十字滑台的安装步骤

① 定位安装

    - 在预定安装平台上，利用水平仪和卡尺确定基准面位置；

    - 将滑台定位在预先测量好的安装点上，确保与设备主轴或工件中心线平行。

② 固定与紧固

    - 使用扭矩扳手按厂家推荐的扭矩值紧固各连接螺丝，确保安装牢固；

    - 检查各连接部件的配合间隙，确保既不出现过松亦不因紧固过度导致变形。

③ 电缆与信号线安装

    - 根据驱动器或控制系统要求，合理布置电缆、传感器及反馈信号线；

    - 避免电缆与运动部件相互干涉，保持线路整齐、安全。

4、调试方法

① 初步手动调试

    - 手动移动滑台，检查运动是否顺畅，无卡滞、跳动或异常噪音；

    - 初步校正十字滑台的平行度和水平度，确保安装精度。

② 参数设定

    - 根据系统要求，在驱动器中设置适当的加速度、减速度和最大速度；

    - 调整伺服控制参数，确保运动响应迅速且平稳。

③ 精度与重复定位调试

    - 利用百分表或激光干涉仪检测滑台直线度和重复定位精度；

    - 根据检测数据进行微调，如调整固定垫片或重新定位安装基座，直至达到设计要求。

④ 负载测试

    - 模拟实际工况加载，测试十字滑台在负载下的运行稳定性与精度；

    - 检查是否存在因负载引起的变形或振动，必要时重新调整紧固件及润滑状态。

5、注意事项与故障排除

① 安装注意事项

    - 保持滑台与导轨间的平行与一致性，防止因安装偏差引起运动误差；

    - 确保紧固件及连接部件无松动，预防长期使用中产生间隙。

② 常见故障与排查

    - 卡滞现象：检查导轨表面是否有杂质，滑块是否受阻；

    - 振动或噪音异常：检查紧固件是否松动或过紧，适时进行润滑；

    - 定位误差：重新校准基准面，确保设备与十字滑台中心线对位正确。

③ 定期维护

    - 定期清理滑轨表面及润滑滑块，保持传动部件的清洁与润滑；

    - 定期检测安装紧固件及调整元件，防止因松动或磨损影响系统精度。
