一、什么是位移台精度等级及其作用

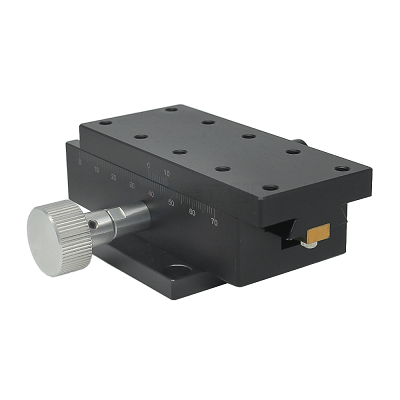

位移台是自动化系统中实现线性位移和精密定位的核心执行单元。

精度等级通常由以下指标决定：

• 定位精度：一次定位到目标位置的误差
• 重复定位精度：多次运动到同一位置的误差
• 直线度与平行度：运动路径的几何精度

不同精度等级的位移台直接影响系统加工、检测和装配精度。



二、不同精度等级位移台表现差异

1、低精度位移台

• 定位误差较大，重复性差
• 动态响应可快，但适合低精度搬运或粗调工况
• 成本低，适合负载大且精度要求不高的场景

2、中精度位移台

• 定位精度可满足±10~50μm
• 重复性较好，适合一般装配、测量工况
• 支撑中等速度运动，平衡成本与性能

3、高精度位移台

• 定位精度可达微米级，重复性极佳
• 支持高速精密运动，振动和热漂移影响小
• 适用于精密检测、激光加工或微装配
• 成本高，需要高刚性支撑和闭环控制

4、超高精度位移台（纳米级）

• 定位精度可达纳米级
• 对振动、温度和驱动精度要求极高
• 常用于半导体、光学加工或科研实验

三、该如何选择与应用

1、明确精度需求

• 根据任务对定位精度、重复性和动态响应要求选择等级

2、匹配驱动系统

• 步进、伺服或电缸驱动需与精度等级匹配
• 高精度位移台建议闭环控制

3、关注刚性与安装环境

• 高精度位移台对安装平面和刚性要求高
• 振动或温度波动需采取隔振或温控措施

4、运动速度与行程匹配

• 高精度位移台通常速度略低，需权衡速度与精度

5、维护与校准

• 高精度位移台需要定期校准与润滑
• 定期检测重复定位和直线度变化

四、选型注意事项

• 负载与行程匹配：过载或超长行程会降低精度
• 环境因素：温度、振动和灰尘对高精度位移台影响显著
• 控制方式：闭环控制可显著提高重复性
• 驱动器与控制器匹配：确保运动响应和精度满足要求
• 预算与性价比：高精度位移台成本高，应综合评估

五、风险及相关误区

1、只看标称精度

• 实际精度受安装、负载和温度影响
• 不同精度等级差异在动态工况下更明显

2、忽视重复性和热漂移

• 高精度位移台在高速或长期运行中可能出现精度衰减

3、低精度位移台用于精密任务

• 易导致装配误差、检测偏差和质量问题

4、忽略控制系统匹配

• 高精度位移台若驱动或闭环控制不足，无法发挥潜力

六、FAQ

问：同样高精度位移台，为什么不同厂家表现不同？

答：精度不仅取决于标称等级，还与导轨质量、驱动系统、控制算法及装配工艺有关。

问：低精度位移台是否可以通过软件补偿提高精度？

答：有限补偿可改善定位，但重复性和机械刚性不足的问题无法完全解决。

问：精度越高，速度一定越低吗？

答：高精度位移台通常设计为平稳运动，极高速可能会牺牲定位精度，但合理闭环控制可在一定速度下保持高精度。
