直线导轨用简易定位销

条件筛选
种类： 直线导轨配件名称： 直线导轨用简易定位销主体材质： S45C
产品型号
BSBN -
【T(去填写>)】
重置
选型插件
材质图 拆分 参数图


1. 产品简介

    直线导轨简易定位销是一种用于辅助直线导轨安装时实现快速、精准定位的专用紧固件，可以确保使导轨紧靠基准面，防止导轨在外力作用下的偏移，被有助于提高机械系统的准确性和稳定性，广泛应用于数控机床、自动化产线、3C电子、医疗器械、航空航天等领域。

2. 产品特点

    直线导轨定位销通常由定位销和固定螺丝组成。具有结构紧凑、精准定位、安装便捷等特点。

3. 使用方法

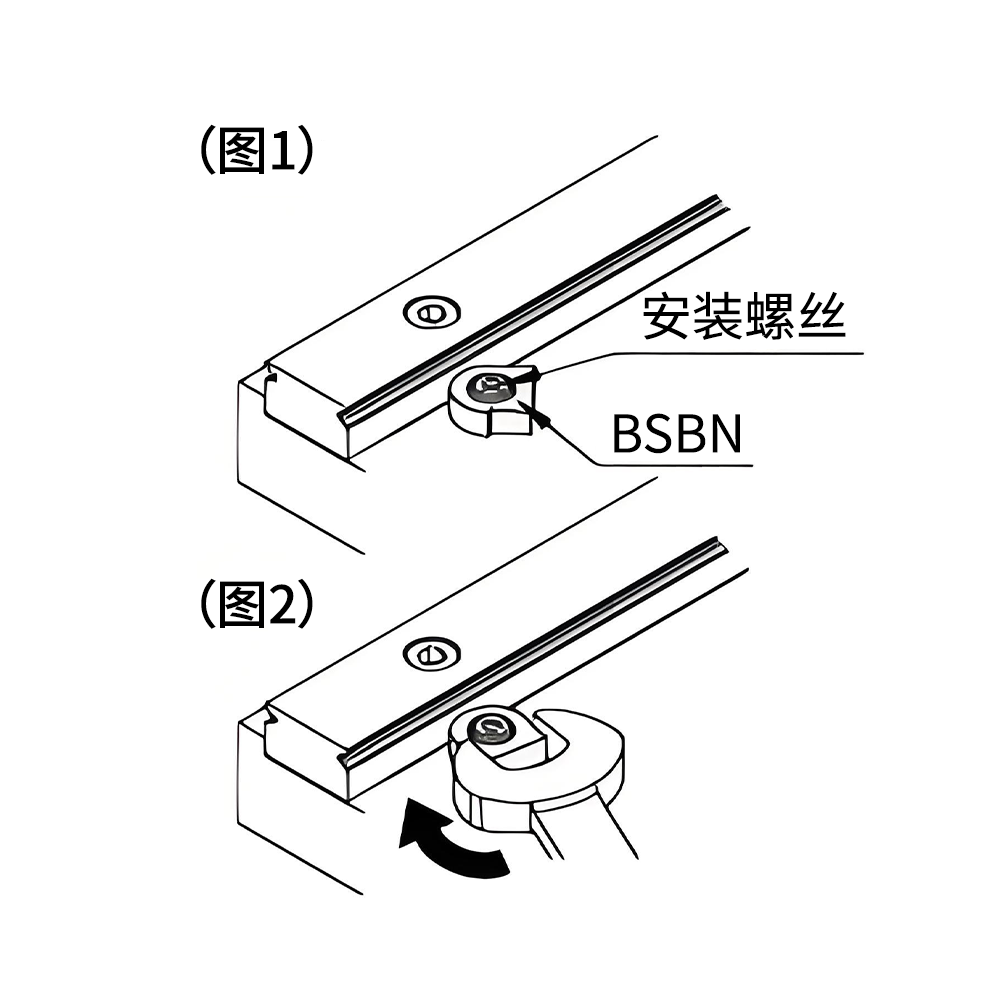

    BSBN（直线导轨简易定位销）安装步骤：

  （1）在导轨安装平台上开设直线导轨定位销安装孔

  （2）稍加紧固导轨

  （3）将安装螺丝插入BSBN（直线导轨简易定位销）后稍加紧固

  （4）用扳手将BSBN（直线导轨简易定位销）的肩部朝右转，将导轨用力仅靠在基准面上

  （5）完全锁紧导轨

  （6）最后，完全锁紧BSBN（直线导轨简易定位销）的固定螺丝。

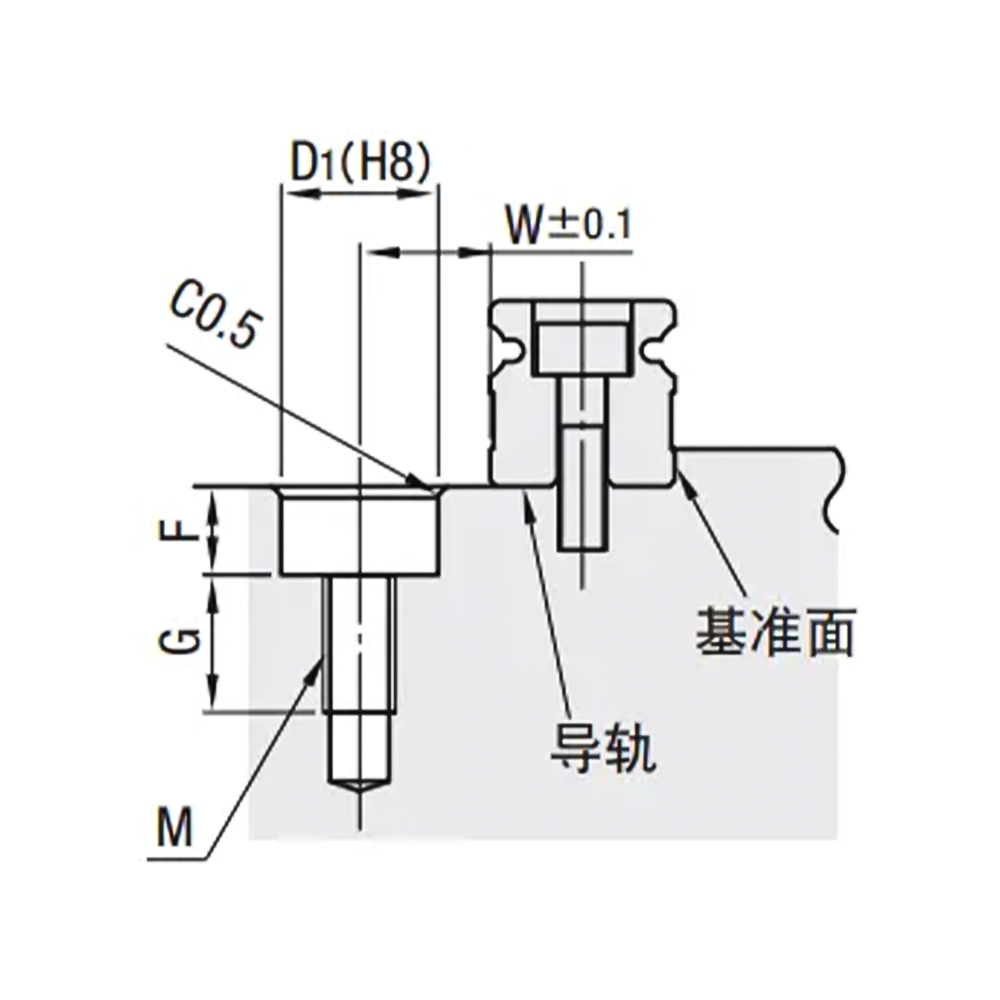

4. 安装孔尺寸图（参考）


选型未完成，无法生成零件模型，请优先完成零件选型
