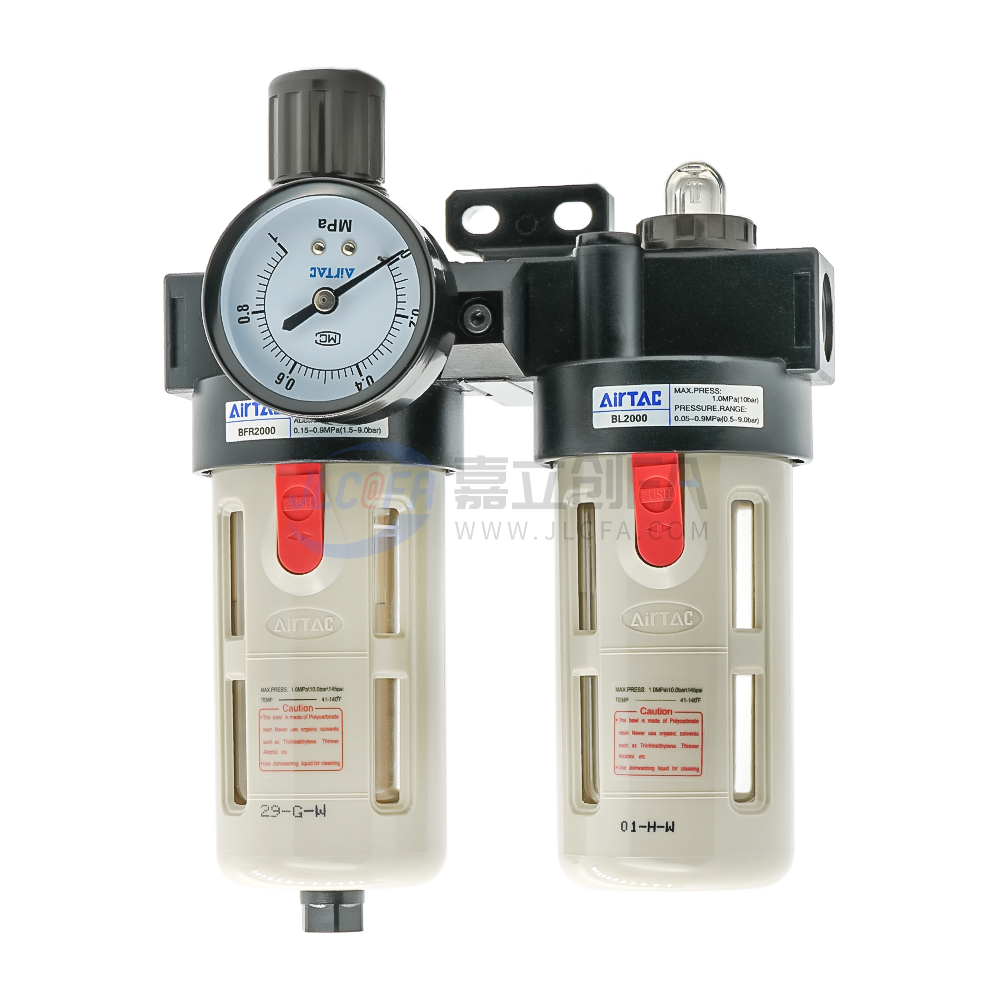

亚德客(AIRTAC) A\B系列二联件

条件筛选

种类：二联式组合件系列： A\B系列品牌：亚德客(AIRTAC)压力表代码：附表刻度单位： MPa牙型代码： PT牙

产品型号

请先点击左侧选项开始选型

1 产品简介

A\B系列气源二联件是由集成空气过滤减压阀和油雾器组合的元件。

同三联件一样具有过滤、调压、给油的作用，小型设备使用居多。

集成空气过滤减压阀对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置；对气源进行稳压，使气源压力处于恒定状态。

油雾器对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

2 产品特点

1.结构轻巧紧凑，安装使用方便；

2.压入式自锁机构，可防止调定压力受外界干扰而产生异动；

3.压力损失小，水分效率高；

4.透明视察罩，可直接观察滴油量大小；

5.除标准形式外，另有低压型可供选择（最高调节压力0.4MPa）。

3 订货引导

4 性能参数

型号		AFC1500	AFC2000	BFC2000	BFC3000	BFC4000
工作介质		空气
接管口径[注1]		PT1/8	PT1/4	PT1/4	PT3/8	PT1/2
滤芯精度		40um或5μm
调压范围		自动及差压排水式: 0.15~0.9MPa(20~130Psi) 手动排水式: 0.05~0.9MPa(7~130Psi)
最高使用压力		1.0MPa(145Psi)
保证耐压力		1.5MPa(215Psi)
使用温度范围		-5~70*C(未冻结)
滤水杯容量		15CC		60CC
给油杯容量		25CC		90CC
建议润滑用油		ISO VG 32或同级用油
构成元件	调压过滤器	AFR1500	AFR2000	BFR2000	BFR3000	BFR4000
	给油器	AL1500	AL2000	BL2000	BL3000	BL4000
[注1]接管牙型有G牙、NPT牙可选。

压力与流量特性

5 产品尺寸

亚德客(AIRTAC) A\B系列 二联件
