选择代码(可不选) 代码含义
还有 4 项未选 重置
材质
表面处理/颜色
轴固定方式
D
图片仅供参考
分享至

切割固定环 单边切割型 紧凑型 开口型/分离型

条件筛选
种类： 切割固定环类型： 紧凑型切割位置： 单边切割型切割端面位置加工： 双螺孔型平面孔加工： 无
产品型号
请先点击左侧选项 开始选型
选型插件
材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 性能参数
  • 注意事项
1 产品简介

切割固定环固定于轴部，可实现作为挡块、轴上零件定位及旋转类零件的固定等多种功能。

2 产品特点

特点1： 将固定环固定在旋转类零件一侧，作为旋转类零件的轴向固定而使用。

特点2： 将固定环固定在导向轴的一端，作为以导向轴为导轨的直线运动机构的挡块而使用。

特点3： 将两个固定环在轴上零件的两端进行夹紧固定，该零件前后位置可调，作为该零件的轴向定位而使用。

特点4： 有多种材质以及表面处理可供选择，满足客户多种需求。

特点5： 单边切割面可作为传感器支架的固定座来使用。

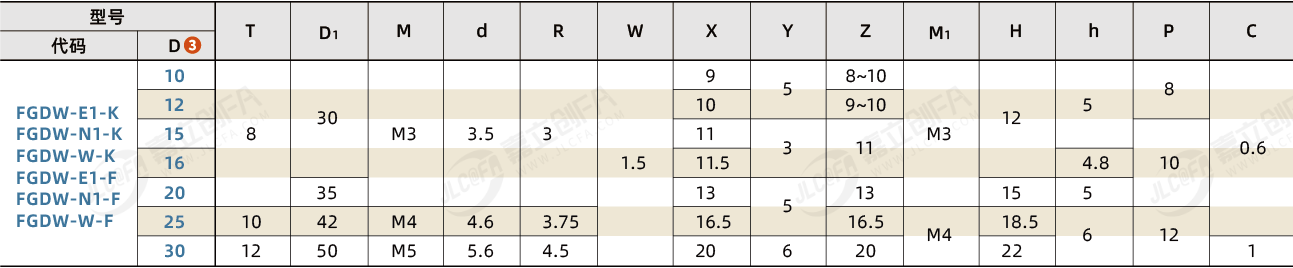

3 性能参数
代码切割位置类型轴固定方式材质表面处理附件
(内六角圆柱头螺钉)
FGDW-E1-K单边切割型紧凑型开口型S45C发黑1个
FGDW-N1-K无电解镀镍1个 (不锈钢)
FGDW-W-KSUS304—
FGDW-E1-F分离型S45C发黑2个
FGDW-N1-F无电解镀镍2个 (不锈钢)
FGDW-W-FSUS304—
如对防锈有要求,请优先选用不锈钢材质或无电解镀镍产品。


4 注意事项

1.如果产品对防锈有要求，优先选择无电解镀镍表面处理产品和SUS304材质产品

2.由于固定环没有硬度，发生碰撞后容易产生擦伤、撞伤，收到产品后请注意养护。


选型未完成，无法生成零件模型，请优先完成零件选型
