规格 配合螺纹公称直径(mm)

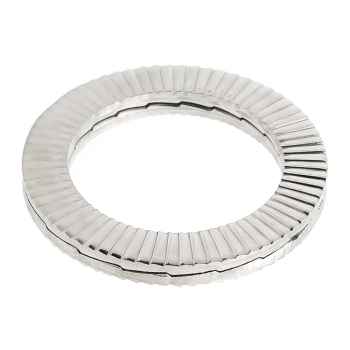

锁紧垫圈  双叠自锁垫圈 不锈钢
图片仅供参考

锁紧垫圈 双叠自锁垫圈 不锈钢

条件筛选
种类: 锁紧垫圈品类: 双叠自锁垫圈标准号: DIN 25201主体材质: 不锈钢主体表面处理:
产品型号
EPDG -
【规格(去填写>)】
重置
材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 使用方法
  • 注意事项
  • 使用案例
1 产品简介

双叠自锁垫圈发展于瑞典NORD-LOCK AB公司的一种自锁防松垫圈,其独特的嵌入式结构改变了传统依靠摩擦力的防松方式。而采用楔形角的改变增加螺栓的张力进行防松。为保证自锁垫圈不发生跟转,自锁垫圈与螺栓及被连接件接触表面为放射状的细斜齿纹面,并且垫圈采用合金钢或优特钢热处理后的硬度设置较大,保证受力后锁紧垫圈的斜齿纹面与螺栓及被连接件接触面成咬合状态。而垫圈的另一面采用大于螺栓升角的楔形角度,当螺栓受到振动,螺栓发生松动趋势时,只有两垫片之间发生相对错动,由于楔形角度的增量,螺栓再次出现轴力增大现象,故螺栓不会发生松动。


2 产品特点

特点1: 确保在强震动下仍然保持连接件的夹紧力,优于依靠摩擦力来制琐的紧固件;
特点2:防止因震动引起的螺栓松动,不再发生由于紧固件松动而引起的相关问题;
特点3: 不需要特殊的安装工作,容易安装和拆卸;

特点4: 这个系统可以用高或低的预负载力锁紧固定元件;

特点5: 不受原始拧紧力影响!锁紧功能不受润滑影响温度有变化也不会使连接件松动;

特点6: 具有耐久性;

特点7: 可重复使用


3 使用方法

组装方式:


装配方式:


4 注意事项

1、不适用于轻金属,精密装配等条件连接,会对表面磨损及压伤带来的一些影响。

2、双叠自锁垫圈首次使用采用2个1组(发货状态为胶结在一起)的状态安装,重复使用时,先确认斜齿是否折损,有无裂纹,禁止采取其它垫片一起使用。


5 使用案例

双叠自锁垫圈可应用于石化,铁路,电力,轨道,机车,船舶,风电,桥梁,起重设备等领域。
