    底座外径D(mm)
    螺纹大小M(mm)
    螺杆长度L(mm)
    图片仅供参考

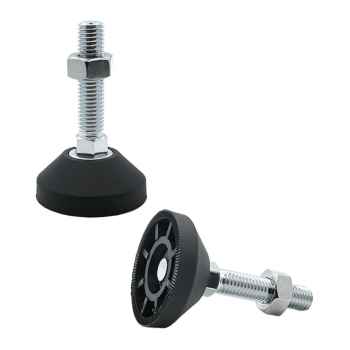

    全尼龙底座脚杯 固定型 中载型

    条件筛选
    种类: 全尼龙底座脚杯类型: 固定型载荷: 中载型底座形状/特征: 圆形底座材质: PA螺杆材质: S45C表面处理: 镀铬
    产品型号
    DABK -
    【D(去填写>)】
    -
    【M(去填写>)】
    -
    【L(去填写>)】
    材质图 拆分 参数图

    • 产品简介
    • 产品特点
    • 使用方法
    • 注意事项
    • 使用案例
    1 产品简介

    脚杯,通常由螺杆和底盘组成,通过螺纹的旋转达到设备高度调节的一种常用的机械零部件。

    设备总重量(KG)=[单个脚杯载荷(KG)*设备安装脚杯数量(个数)]/安全系数

    F=(W+P)/n*S,

    F=每个脚杯所需最少承载力,

    W=设备自重,

    P=最大负载,

    n=所需脚杯的数量,

    S=安全系数,建议安全系数1.25或者以上


    2 产品特点

    特点1:底座全尼龙型,中型



    3 使用方法

    1.将设备用叉车升到一定高度(可方便拧入内牙的高度),再通过螺纹旋转进去,装完所需调节块数量后,将叉车降落,再调整水平;

    2. 在设备上使用脚杯同时使用脚轮产品在没有特殊要求和设计的情况下,脚杯的总高度应比脚轮的安装高度至少高35毫米,以便有约15毫米的调整行程。


    4 注意事项

    1.建议先调节块拧入一半螺纹以上(拧入螺纹越长,承重力越小);

    2.对于重载型设备,建议添加润滑油,便于调整高度;

    3.喷涂螺牙,建议喷涂后重新攻牙;


    5 使用案例
