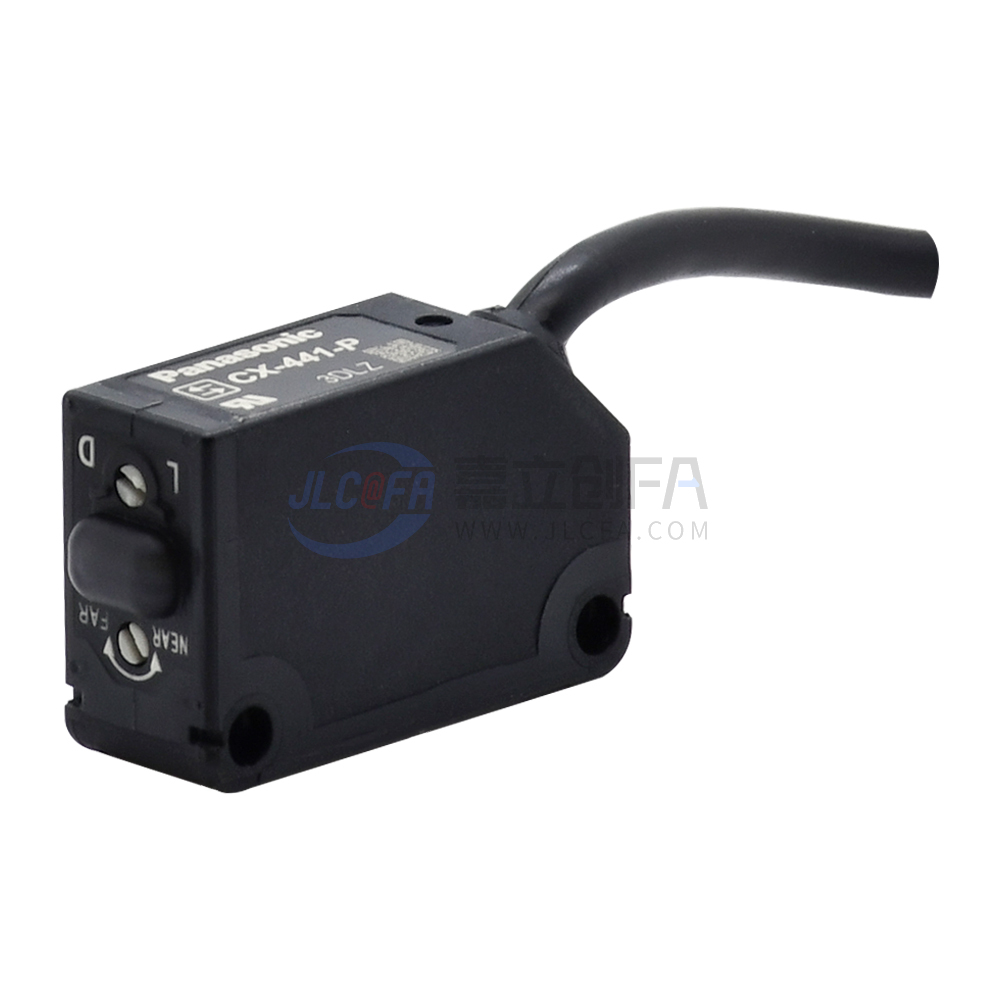

Name: 松下(Panasonic) 光电传感器 CX-400系列 距离设定(反射)(小光点) 支持背景抑制 CX-441-P
Brand: 松下(Panasonic)
SKU: CX-441-P

松下(Panasonic) 光电传感器 CX-400系列距离设定(反射)(小光点) 支持背景抑制 CX-441-P

产品型号

CX-441-P

复制

品牌松下(Panasonic)

描述含背景抑制

选购数量

含税总价 --

商品交期

-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

1 产品简介

CX-400系列装备新开发的定制IC电路，在提高环境适应性、检测性能和可靠性方面做了种种改进，产品阵容共计140种。
产品升级，各机型平均降低功耗44%，最多者降耗达60%。为节能、减排CO2和保护地球环境做出贡献。
强化输入线路的逆接保护，可以防止因电源线、输出线的连接错误而引起故障的发生。
透过型、回归反射型(CX-48□除外)及扩散反射型的透镜材质采用抗冷却液能力强的丙烯。即使安装在油雾飞散的金属加
工机械的周边，亦可放心使用。并具有达IP67(IEC)的保护构造。
前罩、显示罩均采用了不易受酒精腐蚀的聚碳酸酯材质。设置在喷洒酒精洗剂的食品加工设备周围时，也可放心使用。
并具有达IP67(IEC)的保护构造。

2 产品特点

1.CX-400系列装备新开发的定制IC电路，在提高环境适应性、检测性能和可靠性方面做了种种改进，产品阵容共计140种。

产品升级，各机型平均降低功耗 44%，最多者降耗达60%。为节能、减排CO2和保护地球环境做出贡献。

2.强化输入线路的逆接保护，可以防止因电源线、输出线的连接错误而引起故障的发生。

3 性能参数

种类

透过型

回归反射型

扩散反射型

长检测距离

带偏极滤光器

长检测距离

用于检测透明体

窄视角型

项目

型号

NPN输出

CX-411

CX-412

CX-413

CX-491

CX-493

CX-481

CX-483

CX-482

CX-424

CX-421

CX-422

CX-425

CX-423

PNP输出

CX-411-P

CX-412-P

CX-413-P

CX-491-P

CX-493-P

CX-481-P

CX483-P

CX482-P

CX-424-P

CX-421-P

X-22P

CX-425-P

CX-423-P

检测距离

10m

15m

30m

3m(注2)

5m(注2)

50mm~500mm

50mm~1000mm

0.1m~2m

100mm

300mm

800mm

1700mm

70mm~300mm

检测物体

φ12mm以上的不透明体(注4)

φ50mm以上的不透明体、半透明体、镜面体 (注2)注5)

φ50m 上的不透明体、半透明体 (注2(注5)

φ50mm以上的透明体、半透明体、不透明体 (注2)(注5)

不透明体、半透明体、透明体(注5)

不透明体、半透明体、透明体（注5）

应差

动作距离的15%以下(注3)

重复精度(垂直于检测轴)

0.5mm以下

1mm以下

0.5mm以下

电源电压

12VDC~24VDC+10% 脉动P-P10%以下

消耗电流

投光器：15mA以下
受光器：10mA以下

投光器：20mA以下
受光器：10mA以下

投光器：25mA以下
受光器：10mA以下

13mA以下

10mA以下

13mA以下

15mA 以下

18mA 以下

15mA 以下

输出

〈NPN输出型〉
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)

〈PNP输出型〉
PNP开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(输出和+V之间)
·剩余电压：2V以下(源电流为100mA时)
1V以下(源电流为16mA时)

输出动作

可用切换开关选择入光时ON/非入光时ON

短路保护

配备

反应时间

1ms以下

2ms以下

1ms以下

2ms以下

1ms以下

工作状态指示灯

橙色LED(输出ON时亮起) 透过型:位于受光器上

稳定指示灯

绿色LED(稳定入光时、稳定非入光时亮起)透过型位于受光器上

电源指示灯

绿色LED(通电时亮起),位于投光器上

灵敏度调节器

持续可变调节器安装于透过型传感器的受光器上

防干扰功能

有了防干扰滤光器(另售)，2套传感器可贴近安装在一起(检测距离：5m)

配备(2台传感器可紧贴安装)

环票底藏

保护构造

IP67(IEC)、防浸型(JIS)

使用环境温度

‘-25℃～+55℃(注意不可结露、结冰)，存储时：-30℃～+70℃

使用环境湿度

35%RH~85%RH,存储时:35%RH~85%RH

使用环境照明度

白炽灯:受光面照明度3,000ex以下

耐电压

AC1,000V1分钟所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表

耐振动

频率10Hz~500Hz双振幅1.5mm(MAX.10G)X,Y和Z方向各2小时

耐冲击

加速度500m/s²(约50G)X,Y和Z方向各3次

投光元件(调制式)

红色LED

红外线LED

红色LED

红外线LED

红色LED

投光波峰波长

680nm

870nm

850nm

680nm

650nm

870nm

860nm

850nm

645nm

材质

外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：丙烯(CX-48□聚碳酸酯)，显示罩：丙烯(CX-48□聚碳酸酯)

电缆

0.2mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m

电缆延长

0.3mm2 以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)

本体重量

投光器：约45g，受光器：约50g

约50g

重量

包装重量

约100g

约80g

约60g

附件

RF-230(反射镜)：1块

(注1)：无指定的测量条件为使用环境温度＝＋23℃。

(注2)：回归反射型传感器的检测距离和检测物体是相对于反射镜RF-230的值。此外，检测距离表示检测物体的可检测范围。下表中的检测距离A因检测物体的形状等不同，可能发生变化。

请务必使用实际的检测物体进行动作确认。

4 订货引导

种类		形状	检测距离	型号(注1)		输出动作	投光元件
				NPN输出	PNP输出
透过型			10m	CX-411	CX-411-P	通过切换开关选择入光时ON或非入光时ON	红色LED
	长检测距离		15m	CX-412	CX-412-P		红外线LED
			30m	CX-413	CX-413-P
回归反射型	带偏极虑光器		3m(注2)	CX-491	CX-491-P		红色LED
	长检测距离		5m(注2)	CX-493	CX-493_P
	用于检测透明体		50mm ~ 500mm(注2)	CX-481	CX-481-P		红外线LED
			50mm~ 1000mm(注2)	CX-483	CX-483-P
			0.1m~ 2m(注2)	CX-482	CX-482-P
扩散反射型			100mm	CX-424	CX-424_P		红外线LED
			300mm	CX-421	CX-421-P
			800mm	CX-422	CX-422-P
			1700mm	CX-425	CX-425-P
				CX--425-C05	CX-425P-C05
				CX-425-C5	CX-425-P-C5
	窄视角型		70mm ~ 300mm	CX-423	CX-423-P		红色LED
距离设定反射型	小光点		2mm ~ 50mm	CX-441	CX-441-P	通过切换开关选择检测时ON或非检测时ON	红色LED
				CX-443	CX-443-P
			15mm~ 100mm	CX-444	CX-444-P
			20mm ~ 300mm	CX-442	CX-442-P
