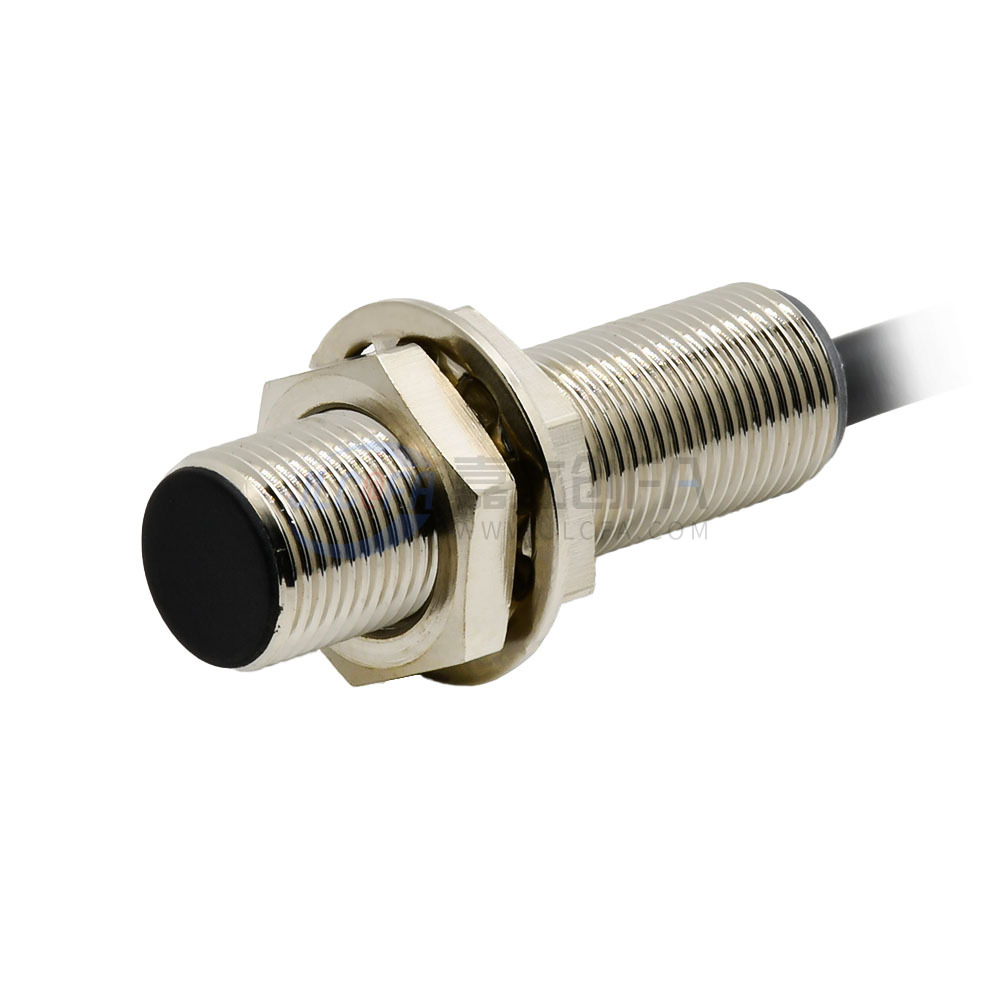

松下(Panasonic) 接近传感器 GX-100系列电感式圆柱形带螺纹 GX-112MKA-P

1产品简介

外观新颖，安装简易

产品种类齐全

类型：单倍距离型、2倍距离型、屏蔽型、非屏蔽型

尺寸：M8、M12、M18、M30

2产品特点

末端透明盖设计，使得内部橙色指示灯可将末端照亮，扩大可视角度，环视可见。
金属外壳，结构坚固，耐久使用，高性价比。

3性能参数

类型		单倍距离屏蔽型				单倍距离非屏蔽型
项目	接近时ON（亮通）	GX-108MA	GX-112MA	GX-118MA	GX-130MA	GX-108MLA	GX-112MLA	GX-118MLA	GX-130MLA
		GX-108MA-P	GX-112MA-P	GX-118MA-P	GX-130MA-P	GX-108MLA-P	GX-112MLA-P	GX-118MLA-P	GX-130MLA-P
	离开时ON（暗通）	GX-108MB	GX-112MB	GX-118MB	GX-130MB	GX-108MLB	GX-112MLB	GX-118MLB	GX-130MLB
		GX-108MB-P	GX-112MB-P	GX-118MB-P	GX-130MB-P	GX-108MLB-P	GX-112MLB-P	GX-118MLB-P	GX-130MLB-P
最大工作距离(注2)		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%	2mm±10%	4mm±10%	8mm±10%	15mm±10%
稳定检测范围(注2)		0mm-1.2mm	0mm-1.6mm	0mm-4mm	0mm-8mm	0mm-1.6mm	0mm-3.2mm	0mm-6.4mm	0mm-12mm
标准检测物体		铁板	铁板	铁板	铁板	铁板	铁板	铁板	铁板
		8mm * 8mm*t1mm	12mm* 12mm*t1mm	18mm18mmt1mm	30mm30mmt1mm	8mm8mm t1mm	12mm*12mmt1mm	24mm24mmt1mm	45mm* 45mm*t1mm
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5%以下
电源电压		12V-24VDC±10%脉动P-P10%以下
消耗电流		15mA以下			20mA以下	10mA以下	15mA以下		20mA以下
输出		NPN开路集电极晶体管最大流入电流:100mA(GX-108☐) 200mA(除GX-108☐以外) 外加电压:30VDC以下剩余电压:2.0V以下				PNP开路集电极晶体管最大源电流:100mA(GX-108☐) 200mA(除GX-108☐以外) 外加电压:30VDC以下剩余电压:2.0V以下
最大反应频率		2kHz	1.5kHz	1kHz	0.5kHz	1kHz	0.8kHz	0.4kHz	0.1kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃~+70℃,储存时:-40℃~+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V,持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间,500M 以上,基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s3(约50G)的冲击三次
材质		壳体:黄铜镀镍(除GX-108壳体为不锈钢),前塞:PBT,后塞:PC
电缆		截面积为0.2mm²(除GX-108截面积为0.1m³)的3芯橡胶电缆,长2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约95g	约115g	约175g	约45g	约90g	约110g	约180g

4订货引导

型号	检测距离	输出类型	动作模式	螺纹外径	响应频率	备注
GX-108MA	0~1.2mm	NPN	亮通	M8	2kHz	单倍距离屏蔽型
GX-108MA-P	0~1.2mm	PNP	亮通	M8	2kHz	单倍距离屏蔽型
GX-108MB	0~1.2mm	NPN	暗通	M8	2kHz	单倍距离屏蔽型
GX-108MB-P	0~1.2mm	PNP	暗通	M8	2kHz	单倍距离屏蔽型
GX-112MA	0~1.6mm	NPN	亮通	M12	1.5kHz	单倍距离屏蔽型
GX-112MA-P	0~1.6mm	PNP	亮通	M12	1.5kHz	单倍距离屏蔽型
GX-112MB	0~1.6mm	NPN	暗通	M12	1.5kHz	单倍距离屏蔽型
GX-112MB-P	0~1.6mm	PNP	暗通	M12	1.5kHz	单倍距离屏蔽型
GX-118MA	0~4mm	NPN	亮通	M18	1kHz	单倍距离屏蔽型
GX-118MA-P	0~4mm	PNP	亮通	M18	1kHz	单倍距离屏蔽型
GX-118MB	0~4mm	NPN	暗通	M18	1kHz	单倍距离屏蔽型
GX-118MB-P	0~4mm	PNP	暗通	M18	1kHz	单倍距离屏蔽型
GX-130MA	0~8mm	NPN	亮通	M30	0.5kHz	单倍距离屏蔽型
GX-130MA-P	0~8mm	PNP	亮通	M30	0.5kHz	单倍距离屏蔽型
GX-130MB	0~8mm	NPN	暗通	M30	0.5kHz	单倍距离屏蔽型
GX-130MB-P	0~8mm	PNP	暗通	M30	0.5kHz	单倍距离屏蔽型
GX-108MLA	0~1.6mm	NPN	亮通	M8	1kHz	单倍距离非屏蔽型
GX-108MLA-P	0~1.6mm	PNP	亮通	M8	1kHz	单倍距离非屏蔽型
GX-108MLB	0~1.6mm	NPN	暗通	M8	1kHz	单倍距离非屏蔽型
GX-108MLB-P	0~1.6mm	PNP	暗通	M8	1kHz	单倍距离非屏蔽型
GX-112MLA	0~3.2mm	NPN	亮通	M12	0.8kHz	单倍距离非屏蔽型
GX-112MLA-P	0~3.2mm	PNP	亮通	M12	0.8kHz	单倍距离非屏蔽型
GX-112MLB	0~3.2mm	NPN	暗通	M12	0.8kHz	单倍距离非屏蔽型
GX-112MLB-P	0~3.2mm	PNP	暗通	M12	0.8kHz	单倍距离非屏蔽型
GX-118MLA	0~6.4mm	NPN	亮通	M18	0.4kHz	单倍距离非屏蔽型
GX-118MLA-P	0~6.4mm	PNP	亮通	M18	0.4kHz	单倍距离非屏蔽型
GX-118MLB	0~6.4mm	NPN	暗通	M18	0.4kHz	单倍距离非屏蔽型
GX-118MLB-P	0~6.4mm	PNP	暗通	M18	0.4kHz	单倍距离非屏蔽型
GX-130MLA	0~12mm	NPN	亮通	M30	0.1kHz	单倍距离非屏蔽型
GX-130MLA-P	0~12mm	PNP	亮通	M30	0.1kHz	单倍距离非屏蔽型
GX-130MLB	0~12mm	NPN	暗通	M30	0.1kHz	单倍距离非屏蔽型
GX-130MLB-P	0~12mm	PNP	暗通	M30	0.1kHz	单倍距离非屏蔽型

5产品尺寸

6接线图

7注意事项

1、安装焊接时，光电传感器的引脚根部与焊盘的最小距离不得小于5mm,
否则焊接时易损坏管芯。或引起管芯性能的变化。焊接时间应小于4秒。

2、使用中光电传感器的前端面与被检测的工件或物体表面必须保持平行，
这样光电传感器的转换效率最高。

3、当使用感性负载(如灯、电动机等)时，其瞬态冲击电流较大，可能劣化
或损坏交流二线的光电传感器，在这种情况下，请将负载经过交流继电器来转换
使用。

4、对射式光电传感器最小可检测宽度为该种光电开关透镜宽度的80%。

5、针对用户的现场实际要求,在一些较为恶劣的条件下,如灰尘较多的场

合,所生产的光电传感器在灵敏度的选择上增加了50%,以适应在长期使用中延

长光电传感器维护周期的要求。

6、红外线光电传感器的透镜可用擦镜纸擦拭,禁用稀释溶剂等化学品,以

免永久损坏塑料镜。

7、U型光电传感器必须安装在没有强光直接照射处,因强光中的红外光将影响接收管的正常工作。

选型

其选型主要考虑有三点:槽宽要多宽的;分辨率(光缝宽度);固定方式

1、槽型光耦的分辨率，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是3，则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

2、注意槽宽选择，检测物体需通过槽电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

3、安装位置。传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

4、槽型光耦有带固定孔和不带固定孔两种，根据实际情况选择。

修正系数

将每个系数乘以铁的范围，得到非
铁材料的正确数据。但检测物体小
于所给的尺寸或镀金时，检测距离
可能会减小

相互干扰当需要将两个或两个以上的传感器进行平行配置或相对配置时，则应严格遵照

下表中所列的最小间隔距离，以避免相互干扰。。传感器附近的金属物体会影响其检测性能，请严格遵照下表中所列的最小距离。
