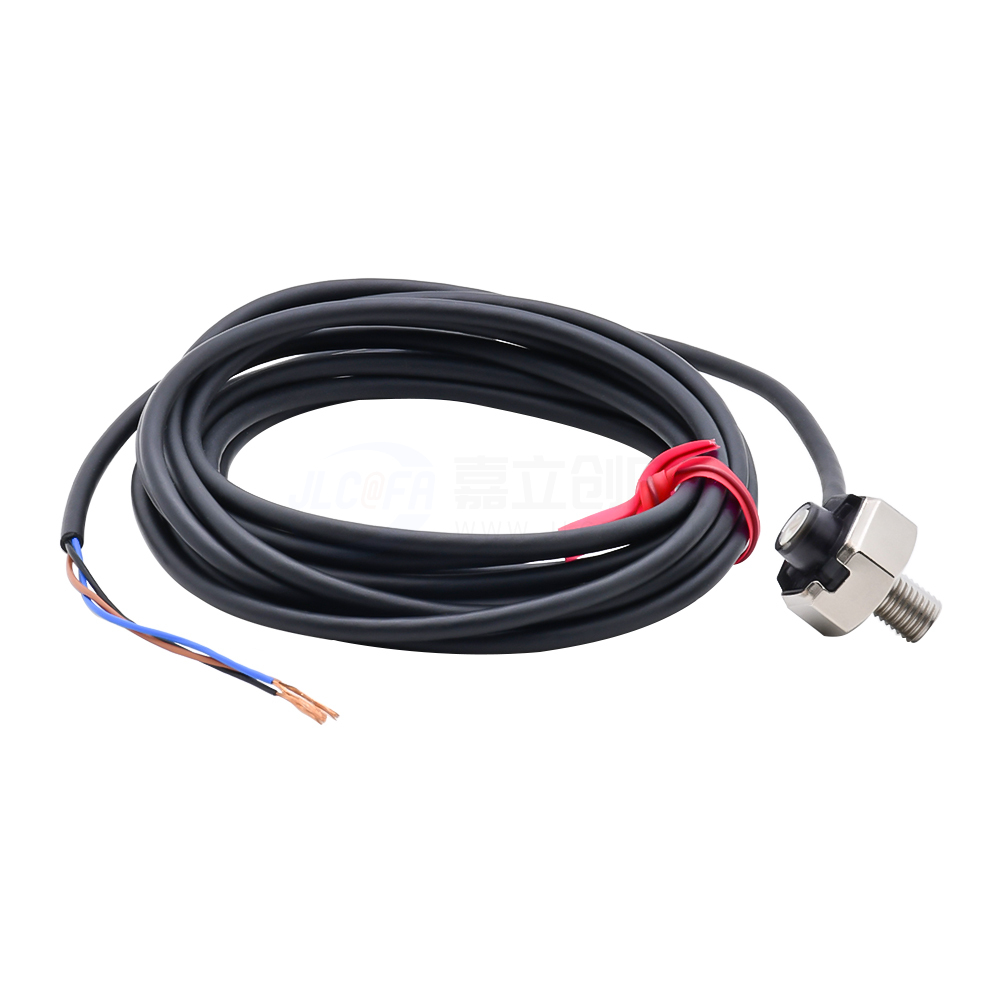

Name: 松下(Panasonic) 光电传感器 EX-30系列 扩散反射 EX-32A
Brand: 松下(Panasonic)
SKU: EX-32A

松下(Panasonic) 光电传感器 EX-30系列扩散反射 EX-32A

产品型号

EX-32A

品牌松下(Panasonic)

选购数量

含税总价 --

商品交期

-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

材质图拆分参数图

1 产品简介

光电传感器是将光信号转换为电信号的一种器件。其工作原理基于光电效应。光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。

2 产品特点

特点1：设计简单

特点2：新型设计弥补了光纤传感器的所有不足

・难于找到放置放大器的合适位置
  ・光纤易折损
  ・因光纤难于弯曲而所需要的额外空间
  ・因不得不使用保护管以防止光纤折损而带来的麻烦。

特点3：节省能源

EX-30系列与以往产品相比，最多可减少约35%的耗电量。可有效促进环保。

特点4：无需放大器

特点5：可与标准型光纤一样安装

特点6：使用橡皮电缆，可使传感器电缆如以往光纤一样不破损。

特点7：EX-30系列具有高弯曲强度，因此无需使用防止电缆折损且安装麻烦的保护管。这也进一步凸显了成本优势。

特点8：占用很小空间

3 性能参数

项目		种类			透过型		透过型	扩散反射型
							带动作切换开关
		型号		NPN输出	EX-31A	EX-31B	EX-33	EX-32A	EX-32B
				PNP输出	EX-31A-PN	EX-31B-PN	EX-33-PN	EX-32A-PN	EX-32B-PN
检测距离					500mm		800mm	50mm(注2)
检测物体					φ2mm以上不透明体(完全遮光物体)			不透明体、半透明体或透明体(注3)
应差					－			动作距离的15％以下(注2)
重复精度(垂直于检测轴)					0.05mm以下			0.5mm以下
电源电压					12～24V DC±10％脉动P- P10％以下
消耗电流					投光器：10mA以下，受光器：15mA以下			13mA以下
输出					〈NPN输出型〉〈PNP输出型〉 NPN开路集电极晶体管 PNP开路集电极晶体管 ·最大流入电流：50mA ·最大源电流：50mA ·外加电压：30V DC以下(输出和0V之间) ·外加电压：30V DC以下(输出和+V之间) ·剩余电压：1V以下(流入电流为50mA时) ·剩余电压：1V以下(源电流为50mA时 0.4V以下(流入电流为16mA时) (注4) 0.4V以下(源电流为16mA时) (注5)
			输出动作		入光时ON	遮光时ON	可用切换开关选择入光时ON/遮光时ON	入光时ON	非入光时ON
			短路保护		配备
反应时间					0.5ms以下
工作状态指示灯					橙色LED(输出ON时亮起)(透过型：位于受光器上)
稳定指示灯					绿色LED(稳定入光时、稳定遮光时亮起)位于受光器上			绿色LED(稳定入光时、稳定非入光时亮起)
灵敏度调节器					－		配备持续可变调节器(透过型：位于投光器上)
环境性能	保护构造				IP67(IEC)、防渗漏型(JIS)
	使用环境温度				- 25～+55℃(注意不可结露、结冰)，存储时：- 30～+70℃
	使用环境湿度				35～85％RH，存储时：35～85％RH
	使用环境照明度				白炽灯：受光面照明度3,000Rx以下
	耐电压				AC 1,000V 1分钟所有电源连接端子与外壳之间
	绝缘电阻				所有电源连接端子与外壳之间，20MΩ以上，基于DC 250V的高阻表
	耐振动				频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时
	耐冲击				加速度500m/s2(约50G) X,Y和Z方向各3次
投光元件					红色LED(调制式)
材质					外壳：锌压铸件(镀镍)，透镜：聚碳酸酯(扩散反射型为丙烯)，外罩：聚碳酸酯
电缆					0.1mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m
电缆延长					0.3mm2以上的电缆全长可延长至50m(透过型：投光器和受光器各1根)
重量					本体重量：投光器和受光器各约20g，包装重量：约65g			本体重量：约20g，包装重量：约45g
附件					螺母：2个，齿锁垫圈：2个			螺母：1个，齿锁垫圈：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

(注2)：检测距离与应差是相对于白色无光泽纸(100×100mm)的数值。

(注3)：使用前，请务必通过实际检测进行确认。

(注4)：EX-32□的剩余电压： 2V以下(流入电流为50mA时)，0.4V以下(流入电流为16mA时)。

(注5)：EX-32□-PV的剩余电压： 2V以下(流入电流为50mA时)， 0.4V以下(流入电流为16mA时)。

4 订货引导

种类	形状	检测距离	型号(注1)	输出	输出动作
透过型		500mm	EX-31A	NPN开路集电极晶体管	入光时ON
			EX-31B		遮光时ON
			EX-31A-PN	PNP开路集电极晶体管	入光时ON
			EX-31B-PN		遮光时ON
带动作切换开关		800mm	EX-33	NPN开路集电极晶体管	可用切换开关选择入光时ON /遮光时ON
			EX-33-PN	PNP开路集电极晶体管
扩散反射型		50mm	EX-32A	NPN开路集电极晶体管	入光时ON
			EX-32B		非入光时ON
			EX-32A-PN	PNP开路集电极晶体管	入光时ON
			EX-32B-PN		非入光时ON
