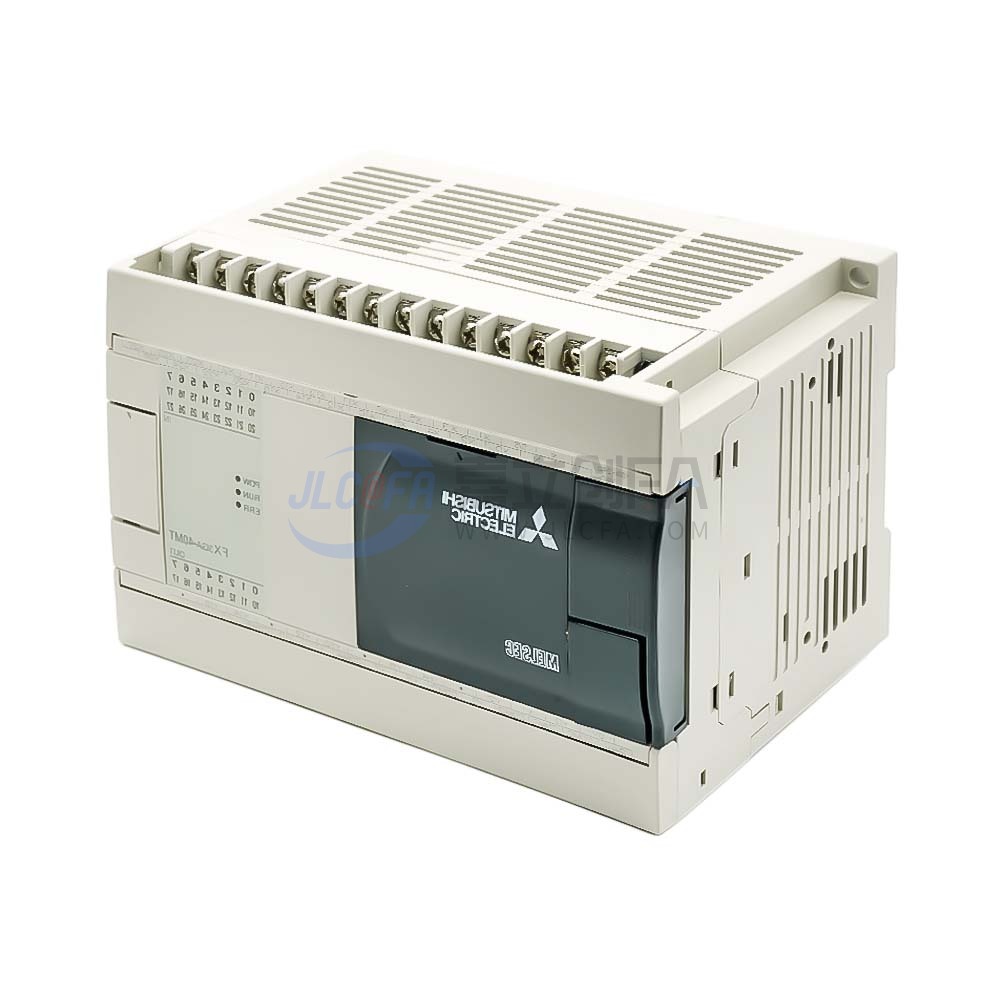

三菱(MITSUBISHI) PLC本体 FX3GA系列 控制单元 FX3GA-40MT-CM

FX3GA作为三菱集团FX3系列的基本机型，可以实现从自动化到网络的高精度控制，同时具备基本的 控制所需要的功能，适应各种用途。

目前嘉立创主要选用的产品为：FX3GA-24MR-CM、FX3GA-24MT-CM、FX3GA-40MR-CM、FX3GA-40MT-CM、FX3GA-60MR-CM和FX3GA-60MT-CM。

FX3GA作为一款基本机型，该系列的产品属于紧凑型的PLC，通过简易的设计使得其具备了FX3系类的基本功能。通过强化后的内置功能以及其灵活的扩展性，在目前的工控领域得到了广泛的应用。

其基本的特点主要包括：

1. 属于第三代标准机型，具备极高的灵活性，广泛应用于小规模控制的高性价比产品。

2. 控制点数为128点，如果其使用CC-Link远程I/O进行控制，其最大可控制的点数将会达到256点。

3. FX3GA的基本单元主要包括24点，40点和60点的输入输出。

4. 其高速运算处理的速度都达到了0.21μs/指令，内置32000步的大容量。

5. 该系列产品取得了EN、UL和CUL认证。

6. 该系列产品包括的软元件存储器包括：7680点的辅助继电器、320点的计时器、235点的计数器、8000点的数据寄存器、24000点的扩展寄存器和24000点的扩展文件寄存器。

7. FX3GA系列搭配的输出模拟量输出模块为FX3U-4DA，可以作为选配部件。

8. FX3GA系列搭配的温度控制模块为FX2n-8AD，这是一款热电偶式温度传感器。




•电源的配线请与本手册记载的专用端子连接。如果将AC电源连接到直流的输出输入端子(连接器)及DC电源端子，可编程控制器将被烧毁。

•请不要在外部对空端子进行配线。有可能会损坏产品。

•对基本单元及扩展单元的接地端子请使用2mm2以上的电线进行D种接地(接地电阻:100Ω以下)。但是请勿与强电流共同接地(参照4.3节)。

•在进行螺栓孔加工及配线作业时，请不要将切屑及电线头落入可编程控制器的通风孔内。否则有可能导致火灾、故障及误动作。

•对端子排进行接线时，请遵照以下的注意事项操作。否则有可能导致触电、故障、短路、断线、误动作、损坏产品。

-请依据手册中记载的尺寸对电线的末端进行处理。

-紧固扭矩请依照手册中记载的扭矩。

-使用2号十字螺丝刀（轴径6mm以下）紧固，操作时注意不要将螺丝刀与端子排隔离部位接触。
