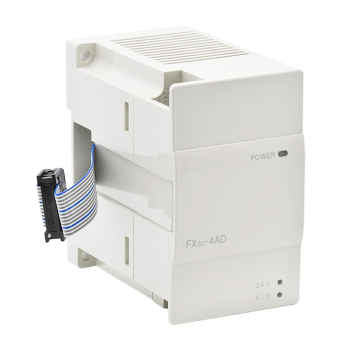

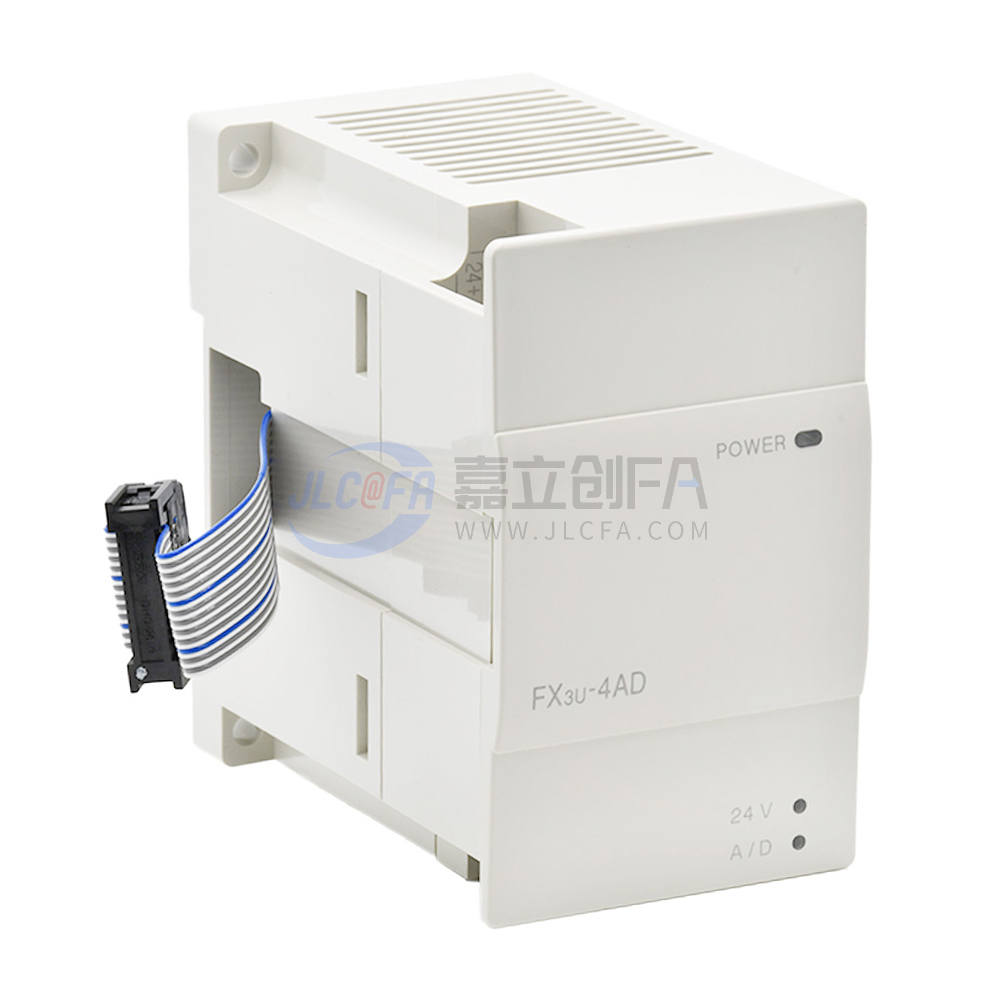

三菱(MITSUBISHI) 模拟量扩展模块 FX3U系列 模拟量输入型 FX3U-4AD

三菱FX3U系列PLC的模拟量模块是用于扩展FX3U系列PLC的模拟输入输出功能的设备

1.多种型号和规格：FX3U系列模拟量模块提供多种型号和规格的模块，以满足不同应用的需求。包括模拟输入模块、模拟输出模块等，用户可以根据具体要求选择合适的模块。

2.高精度的模拟输入输出：FX3U系列模拟量模块具有高精度的模拟输入输出能力，可实现高精度的模拟信号采集和输出。这对于需要进行精确测量和控制的应用非常重要。

3.多种信号类型支持：模拟量模块支持多种不同类型的模拟信号输入输出，如电流、电压、温度等。这样，用户可以根据具体应用需求选择合适的信号类型，并灵活地进行配置和调整。

4.快速的采样速率：FX3U系列模拟量模块具有快速的采样速率，可以实时获取和处理模拟信号。这对于需要高速响应的控制任务非常重要，确保系统的实时性和准确性。

5.灵活的扩展性：FX3U系列模拟量模块可以通过插拔方式与FX3U主控制器连接，并支持热插拔功能。用户可以根据需要自由扩展模拟输入输出通道，方便灵活地添加更多的模拟信号接口。

6.方便的配置和编程：使用三菱的编程软件（如GX Works2）进行配置和编程非常方便。用户可以轻松设置和调整模拟量模块的参数，并与其他模块进行集成和控制。

*1. 即使调整偏置/增益，分辨率也不改变。此外，使用直接显示模式时，不能进行偏置/增益调整。

*2. 偏置/增益需要满足以下关系。 1V≦(增益-偏置)≦7.5V

*3. 偏置/增益需要满足以下关系。 3mA≦(增益-偏置)≦30mA

*4. 即使调整偏置/增益，分辨率也不改变。

*5. 偏置/增益需要满足以下关系。 1V≦(增益-偏置)≦15V

*6. 偏置/增益需要满足以下关系。 4mA≦(增益-偏置)≦32mA

*7. 在1个通道以上使用数字滤波器时，A/D转换时间变为5ms×使用通道数。

*8. 即使调整偏置/增益，分辨率也不变。此外，使用模拟量值指定模式时，不能进行偏置、增益调整。

*9. 偏置/增益需要满足以下关系。 1V≦(增益-偏置)≦10V

*10. 偏置/增益需要满足以下关系。 3mA≦(增益-偏置)≦30mA

*11. 即使调整偏置/增益，分辨率也不变。

*1. FX3UC-4AD/FX3UC-4DA 不可以直接安装。 连接在FX3GC、 FX3UC可编程控制器上时， 不能直接安装。

*2.

*3. 不可以在加压到大气压以上的环境中使用。可能会故障。

*4. 以IEC61131-2为判断基准

FX3U-4AD

FX3U-4DA

*1. 连接的基本单元为FX3G/FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。

*2. 在内部连接「FG」端子和「 」端子。 没有通道1用的FG端子。使用通道1时，请直接连接到「 」端子上。

*3. 模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

*4. 电流输入时，请务必将「V+」端子和「I+」端子短接。

*5. 输入电压有电压波动，或者外部接线上有噪音时，请连接0.1～0.47μF 25V的电容。

*1. 连接的基本单元为FX3G/FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。

*2. 请不要对「·」端子接线。

*3. 模拟量的输出线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

*4. 输出电压有噪音或者波动时，请在信号接收侧附近连接0.1～0.47μF 25V的电容。

*5. 请将屏蔽线在信号接收侧进行单侧接地。
