- 产品简介
- 产品特点
- 性能参数
- 订货引导
- 产品尺寸
- 接线图
1
产品简介

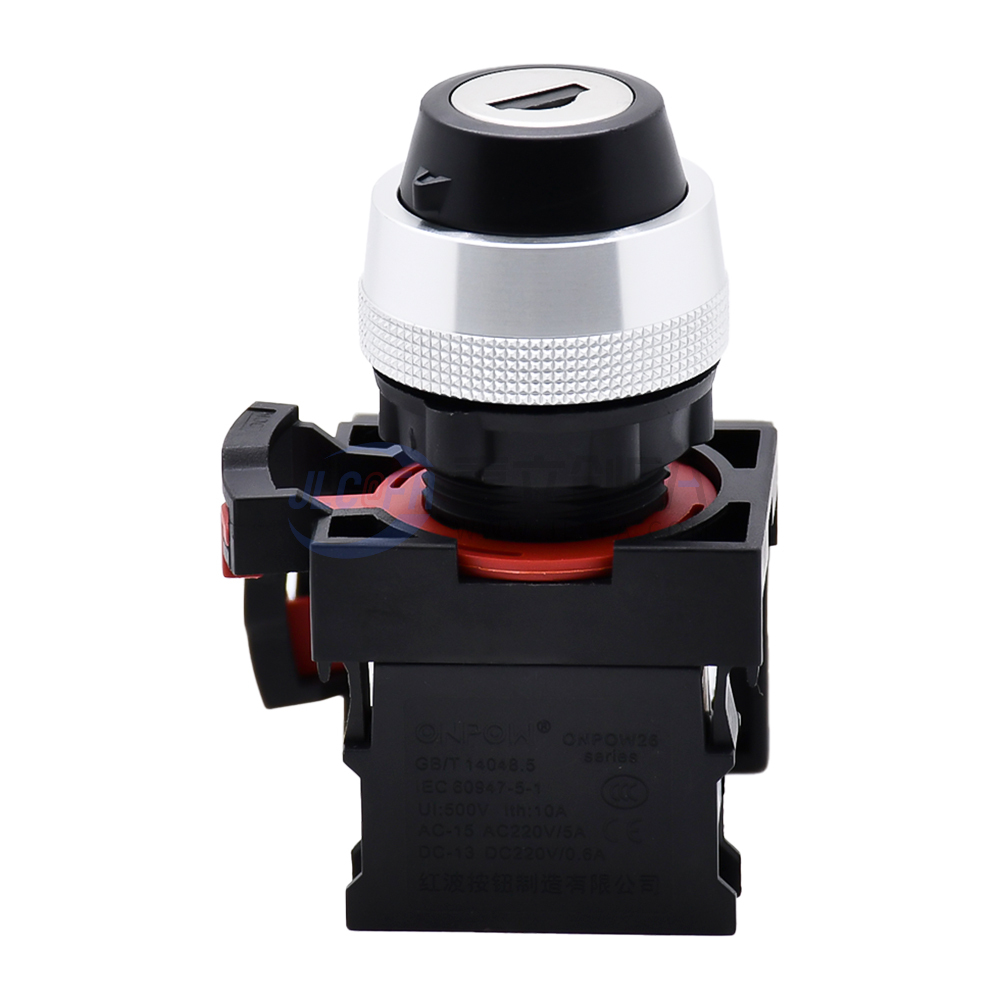

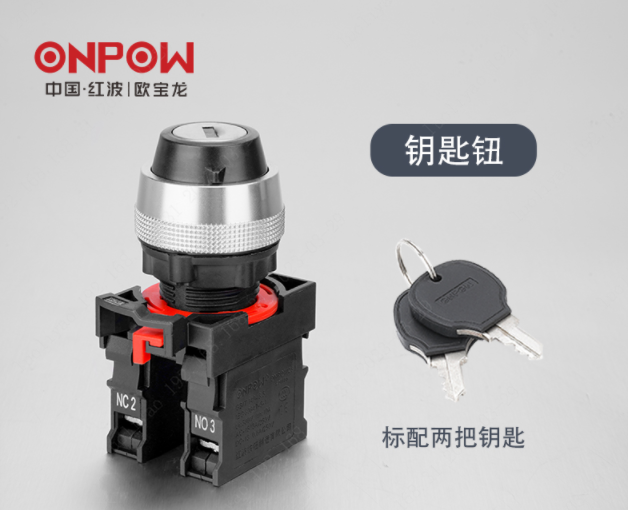

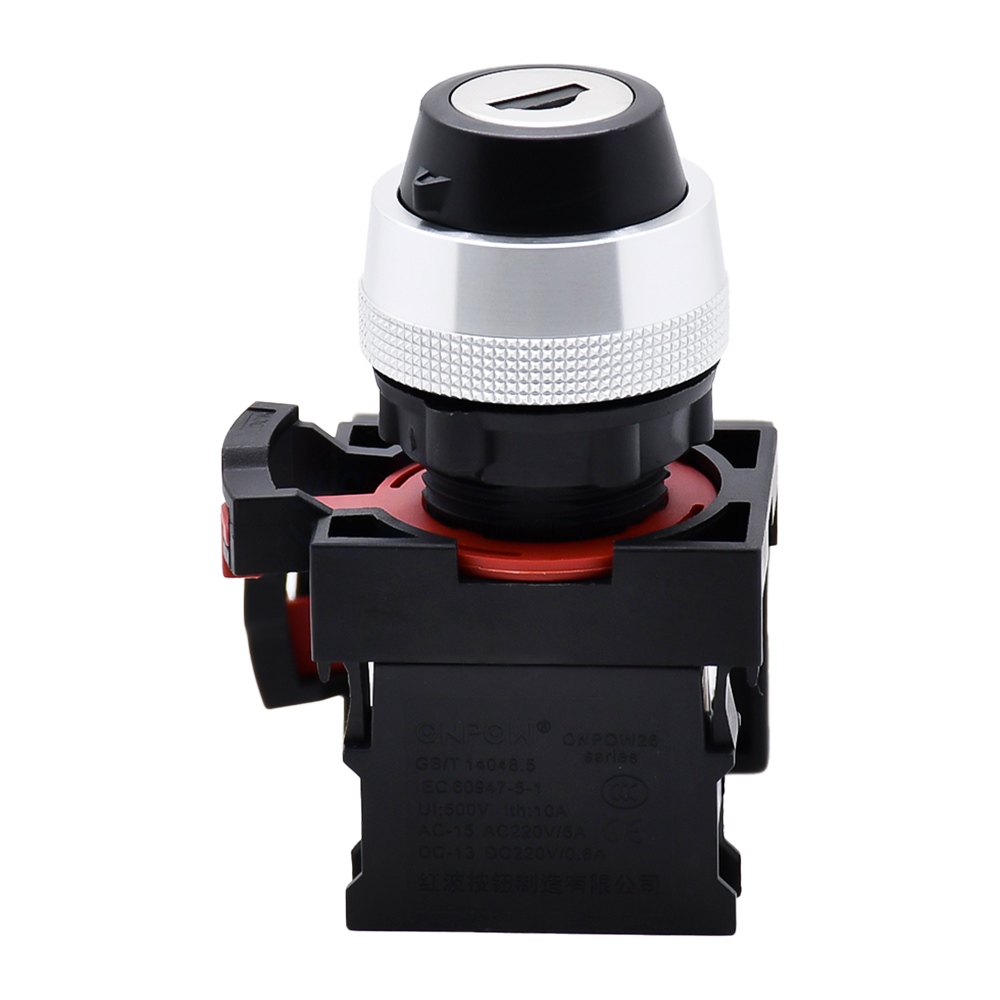

一种使用钥匙分断电路的电器，多用于重要的控制电路上。
2
产品特点
1.ONPOW26系列产品使用中座滑动拔杆设计，安装快捷，可靠；
2.模块化组合结构，维护方便、组合灵活；
3.头部防护等级IP65；
4.发光模块为一体化结构，体积更小巧。
3
性能参数
| ONPOW26-按钮开关 | |
| 工作环境温度 | -25°C~ +55°C(无冰冻) （24小时内其平均值不超过+35°C） |
| 工作环境湿度 | 45~85%RH(无结露) |
| 使用海拔高度 | 安装地点不得超过海拔2000m |
| 接触电阻 | ≤50mΩ |
| 绝缘电阻 | ≥100MΩ(500VDC) |
| 最高耐压 | 3000伏,交流50赫兹,1分钟 |
| 耐振动性 | 50赫兹,振幅约1.0mm |
| 机械寿命 | 自复钮≥100万次,自锁钮、选择钮≥50万次 |
| 钥匙钮、急停钮≥20万次 | |
| 电气寿命 | 5 万次以上 |
| 接 线 | 螺纹压入式端子，接线能力：最小1x 0.5mm² |
| 最大带接线插片: 2x1.5mm² | |
| 最大不带接线插片: 1x2.5mm² | |
| 操作力 | 6.5N(1NO1NC), 11.5N(2NO2NC) |
| 操作行程 | 约5.5mm(按钮) |
| 污染等级 | 3级 |
4

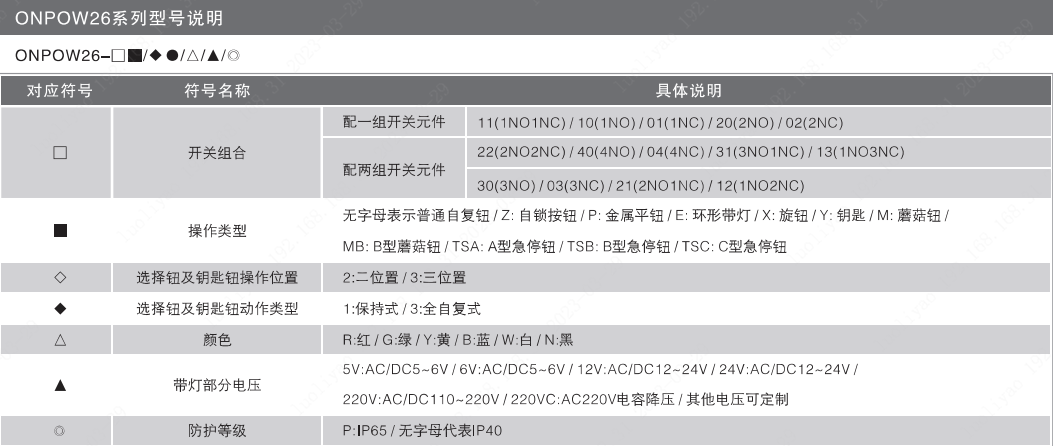

订货引导
5

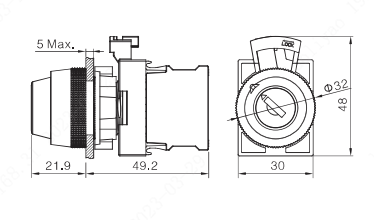

产品尺寸
6
接线图
