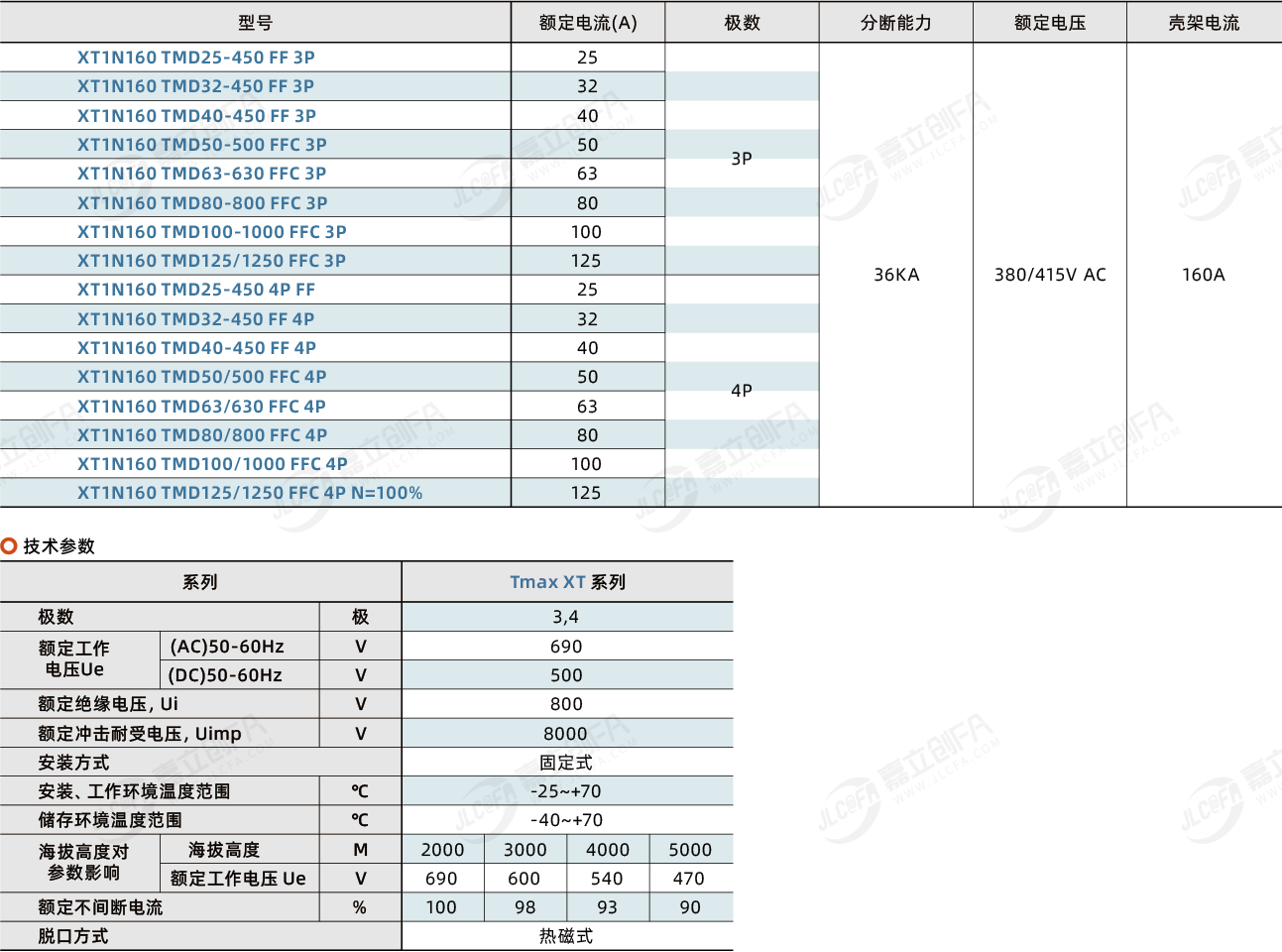

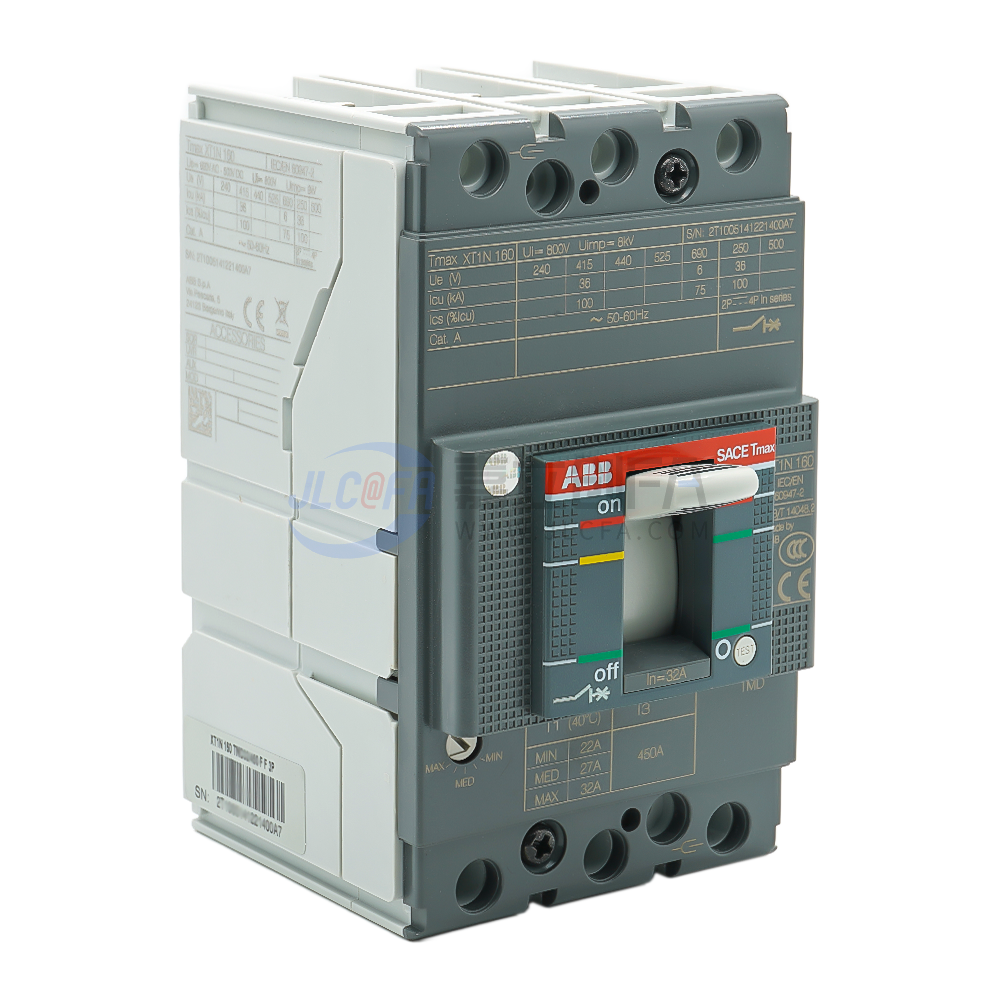

ABB 塑壳断路器 Tmax XT 3P XT1N160 TMD125/1250 FFC 3P

Tmax XT概览

开辟新天地

Tmax XT系列的突破在于，它通过抛弃传统的断路器概念给整个客户旅程带来价值。它与Emax 2系列共享相同的功能和逻辑，首次克服了塑壳和空气断路器之间的差异，给客户带来了特殊的体验。

作为最先进的产品，Tmax XT致力于最大限度地提高数据和物联能力，使用和安装便利性，性能和保护，安全性和可靠性。

Tmax XT系列能提供比同类产品更高的性能、更好的保护和更精确的测量，并可处理高达1600A的电流。

新的产品系列以最小的体积结合世界上最精确的电子脱扣器，可显著节省时间并提高安装可靠性。通过使用移动设备的蓝牙与Ekip脱扣器连接，更进一步地提高可靠性，降低安装难度。

Tmax XT系列的内置连接功能可将智能手机、平板电脑和PC实时连接到ABB Ability^TM云平台的数据分析工具。测量数据的精度极高，意味着用户可以随时随地获得准确的信息，从而更容易监控资源和发现节能机会。在嵌入式智能PMS电能管理的帮助下，可以减少高达20％的能耗。

升级断路器非常简单可以由客户自主地从ABB Ability Marketplace^TM提供的50多种不同的保护、测量和自动化功能中进行选择，下载新的功能。

独特的特性

数据和连接

• 未来的设备管理—Tmax XT树立了现代设备和能源管理的新标杆。它可以随时随地远程访问、监控和控制信息，从而提高效率和节约能源。

• Tmax XT是一款可以不使用外接式附件就能成为电气设备内的主动角色的塑壳断路器。

本地连接

• 借助蓝牙连接和Ekip Connect软件，调试和设备设置变得前所未有的简单。

远程通讯

• 它支持几种通信协议，因此可访问电气设备的所有数据，并且很容易与远程断路器交互。

云端连接

• 借助Ekip Com HUB模块实现云连接，充分利用ABB AbilityTM EDCS提供的服务。

易于使用和安装

• 为每种应用提供最大的灵活性，是Tmax XT为电气安装设定的标杆。它易于选型，提供通用的附件和直观的设计，为快速升级铺平了道路，并能为整个客户旅程创造价值，即使对关键的项目也是如此。

易选择性

• TmaxXT系列简单清晰的型号分类和友好的用户软件e—Configure允许客户轻松地选择和定制适合其需求的产品。

通用的附件

• Tmax XT的模块化设计和丰富的附件配置可以将最基本的断路器升级为全面多功能的设备。

可升级性

• Ekip Touch和Hi-Touch脱扣器总是可以通过Ability Marketplace^TM进行升级，并且始终可以使用新的功能来应对未来的发展需求。

性能和保护

• 不间断地工作和设备保护，是TmaxXT为满足极高分断能力的需求而设定的标杆。无论工作电压、环境条件如何，它都可以共享相同的逻辑、接口和功能。它在最小的尺寸中嵌入最先进的保护功能。

电气性能

• Tmax XT经过精心设计和测试，可满足任何安装要求，即使是最苛刻的安装要求。

测量

• Tmax XT提供了建立出色和有效的能源管理策略所需的所有工具。其原因在于，脱扣器能够通以1％的认证精度来测量电气参数。

保护和逻辑

• Tmax XT以标准的塑壳断路器的尺寸集成了额外的功能。凭借其先进的脱扣器，可实现最先进的保护功能和逻辑。

安全可靠

• 通过对细节的绝对关注，TmaxXT从设计风格到制造方式都为边缘设备设定了新标杆。半个世纪的研究和经验意味着，它是能够应对未来挑战的顶级产品。

产品合规性

Tmax XT断路器及其附件符合IEC 60947，EN 60947国际标准符合标准

Tmax XT 断路器及其附件的构造符合：

标准：

• IEC 60947-2; -指令-：

• EC《低压指令》（LVD）编号2014／35／EC；

• EC《电磁兼容性指令》（EMC）2014／30／EC；

船级社：

• 英国劳氏船级社、德国船级社、法国船级社、意大利船级社、挪威船级社、俄罗斯船级社、美国船级社。

• 产品的检验认证是根据欧洲标准EN145011，由意大利认证机构ACAE和瑞典认证机构SEMKO在ABB SACE的实验室（经SINAL认可）进行。ACAE是欧洲LOVAG（低压电器联盟）机构的成员；SEMKO已得到IECEE机构认证。

产品材料合规性

XT系列符合以下国际法规：

• RoHSII，指令2011／65／EC；

• 中国RoHS；

• REACH，2006／1907／EC，化学品的注册、评估、授权和限制；

• WEEE 2012／19／EU—废弃电气和电子设备；

• 冲突矿产—《多德—弗兰克消费者保护法》第1502节。

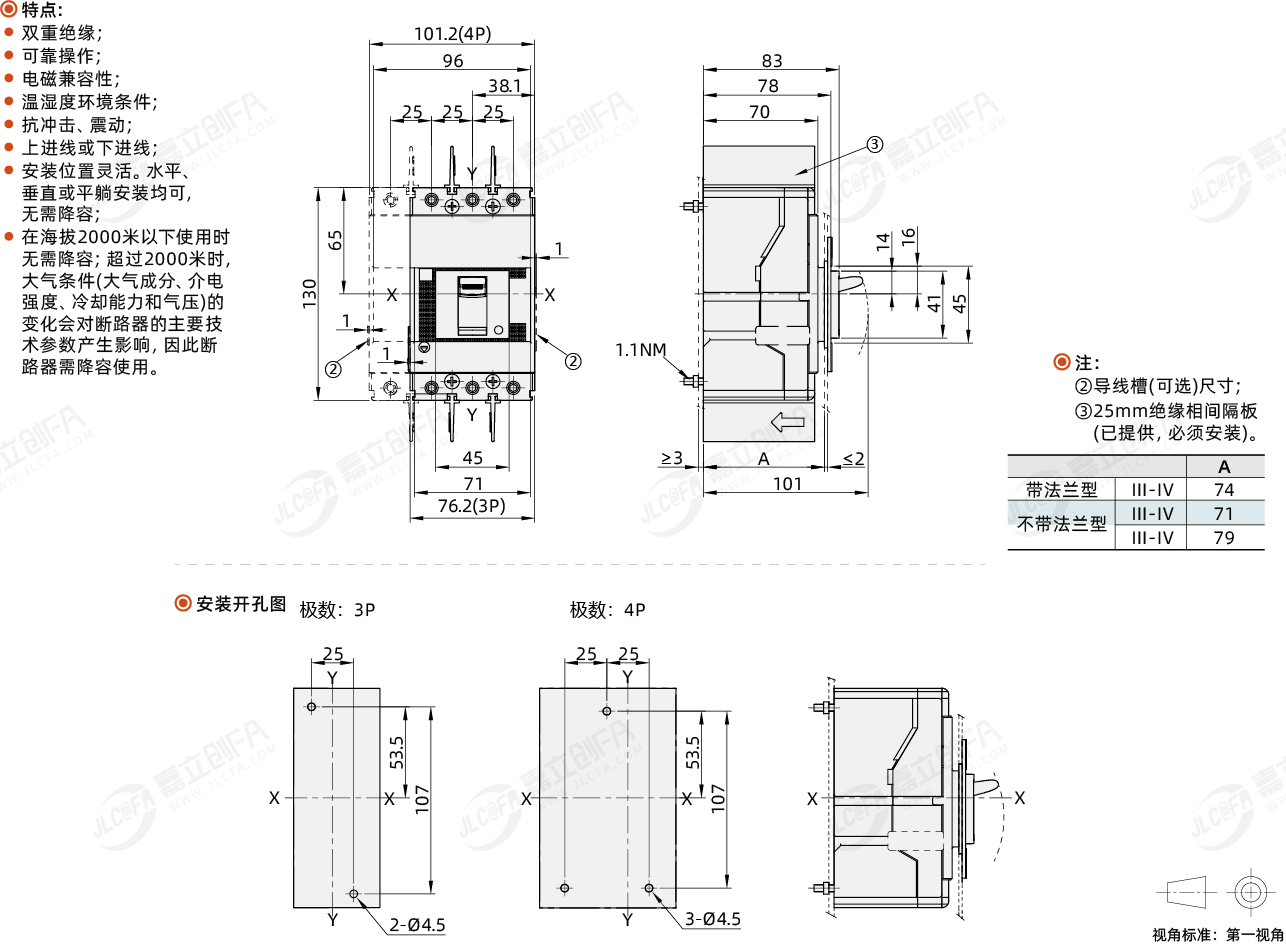

结构特性

所有Tmax XT塑壳断路器均按照以下结构特点制造。

双重绝缘

Tmax XT断路器的带电部件（不包括端子）和操作员在正常运行中操作的前端部件之间具有双重绝缘。每个电气附件的底座与电源电路完全隔离，防止与带电部件接触的任何风险。特别是操作机构，它与动力电路完全绝缘。

断路器在带电内部部件和连接端子附近都具有超大尺寸的绝缘。此外，距离超过IEC标准要求的距离，并完全符合UL489标准的规定。

可靠操作

操作手柄始终指示断路器动触头的精确位置，从而保证信号安全可靠，符合IEC 60073和IEC 60417—2标准（I＝合闸；O＝分闸；黄绿线＝因保护脱扣分闸）。无论操纵手柄压力和操作速度如何，断路器操作机构都能轻松脱扣。保护脱扣自动断开动触头：要再次闭合它们，必须首先将操作手柄从中间位置推到最底端的分闸位置来重置操作机构。

隔离功能

在分闸位置，断路器可确保绝缘距离符合IEC60947—2标准，从而防止泄漏电流在输入和输出端子之间流动。

热带气候适应性

Tmax XT系列中的断路器和附件按照IEC 60068—2—30标准进行测试，在测试中使用＂variant 1”方法（第7.3.3节）在55℃下执行两个周期的试验。

根据IEC 60721—2—1标准中所规定的8类湿热气候，Tmax XT系列在最恶劣环境条件下的适用性得到了进一步的保证，这得益于：

• 由通过玻璃纤维增强的合成树脂制成的塑料外壳；

• 主要金属部件的防腐处理；

• 有转换层保护的Fe／Zn 12镀锌层（ISO 2081），不含六价铬（符合ROHS标准），具有ISO 4520 2C级保证的相同耐腐蚀性；

• 为电子过流脱扣器及相关附件采用防冷凝保护。
