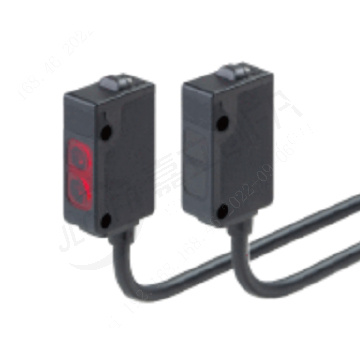

松下(Panasonic) 光电传感器 EX-40系列 扩散反射(扩散光)(长距离) EX-44

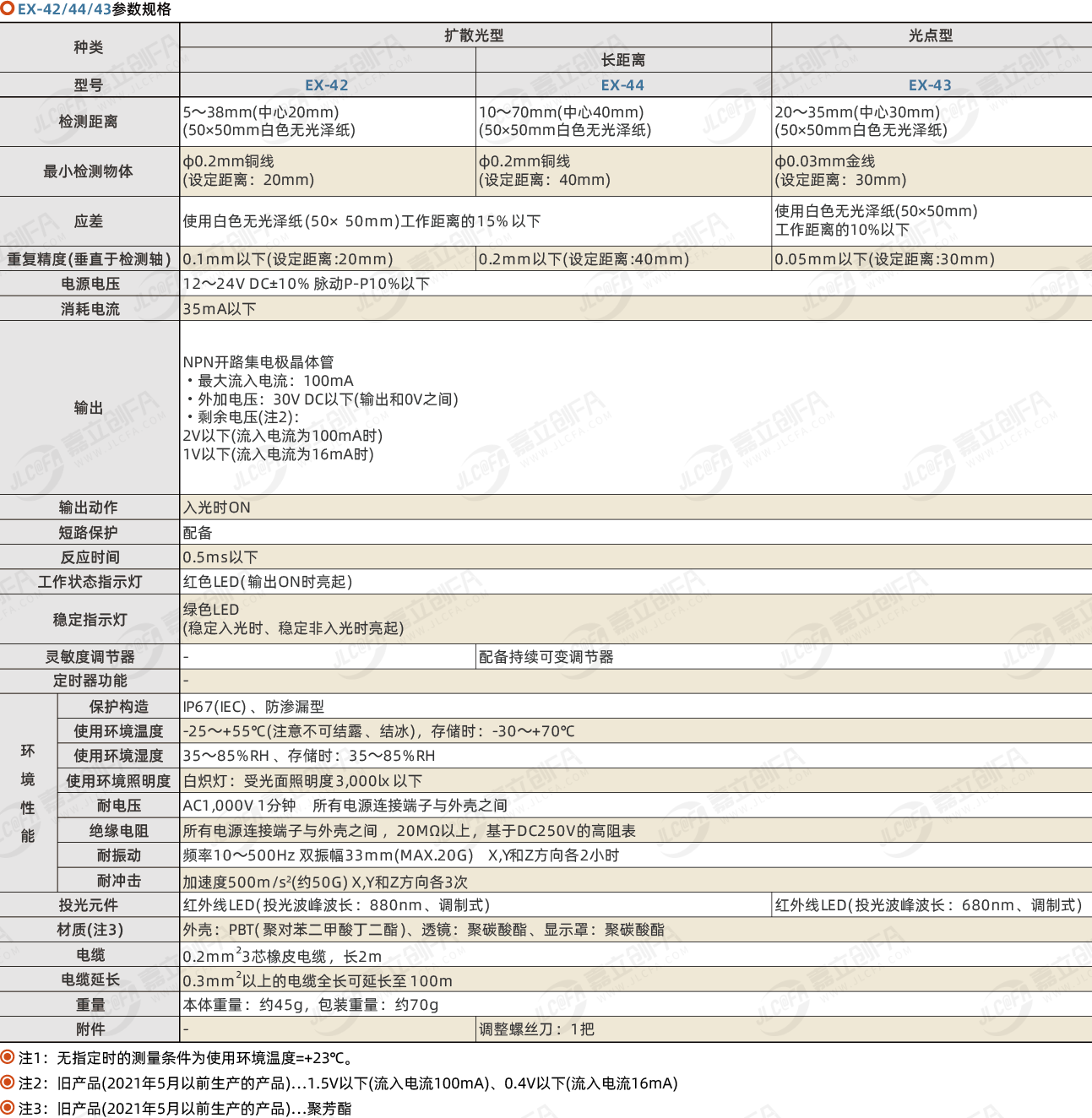

型号

EX-42

EX-44（长距离）

EX-43

检测距离

5～38mm(中心20mm)
(50×50mm白色无光泽纸)

10～70mm(中心40mm)
(50×50mm白色无光泽纸)

20～35mm(中心30mm)
(50×50mm白色无光泽纸)

最小检测物体

0.2mm铜线  (设定距离：20mm)

0.2mm铜线  (设定距离：40mm)

0.03mm金线(设定距离：30mm)

应差

使用白色无光泽纸(50×50mm)工作距离的15%以下

使用白色无光泽纸(50×50mm)工作距离的10%以下

重复精度  (垂直于检测轴)

0.1mm以下   (设定距离：20mm)

0.2mm以下   (设定距离：40mm)

0.05mm以下(设定距离：30mm)

电源电压

12～24V DC±10％  脉动P- P10％以下

消耗电流

35mA以下

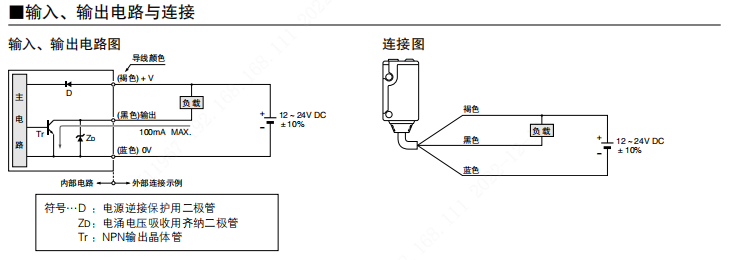

输出

NPN开路集电极晶体管
                   ·最大流入电流 ：100mA
                                             ·外加电压 ：30V DC以下(输出和0V之间)
                                                    ·剩余电压 ：1.5V以下(流入电流为100mA时)
                                                                       0.4V以下(流入电流为16mA时)

输出动作

入光时ON

短路保护

配备

反应时间

0.5ms以下

工作状态指示灯

红色LED(输出ON时亮起)

稳定指示灯

绿色LED(稳定入光时、稳定非入光时亮起)

灵敏度调节器

－

配备持续可变调节器

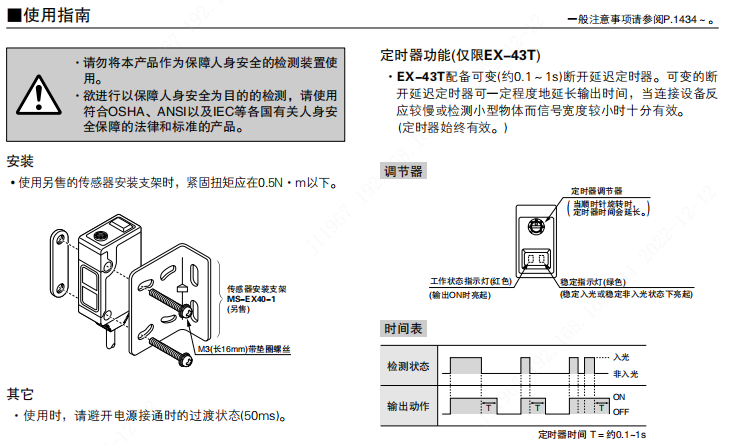

定时器功能

－

环
境
性
能

保护构造

IP67(IEC)、防渗漏型(JIS)(规格内容请参阅P.1432 )

使用环境温度

- 25～+55℃(注意不可结露、结冰)，存储时：- 30～＋70℃

使用环境湿度

35～85％RH，存储时：35～85％RH

使用环境照明度

白炽灯：受光面照明度3,000R x以下

耐电压

AC 1,000V 1分钟  所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，20MΩ以上，基于DC 250V的高阻表

耐振动

频率10～500Hz  双振幅3mm(MAX.20G)  X,Y和Z方向各2小时

耐冲击

加速度500m/s2(约50G)  X,Y和Z方向各3次

投光元件

红外线LED(投光波峰波长：880nm、调制式)

红色LED(投光波峰波长：680nm、调制式)

材质

聚芳酯

电缆

0.2mm2 3芯橡皮电缆，长2m

电缆延长

0.3mm2以上的电缆全长可延长至100m

重量

本体重量：约45g，包装重量：约70g

附件

－

调整螺丝刀：1把

扩
散
光
型

5～38mm
(中心20mm)

EX-42

NPN开路集电极
晶体管

－

红外线LED

10～70mm
(中心40mm)

EX-44

配备

光
点
型

20～35mm
(中心30mm)

EX-43

红色LED
