Name: 明纬(MEAN WELL) 开关电源 HDR 导轨式安装 150W 单组输出 HDR-150-48
Brand: 明纬(MEAN WELL)
SKU: HDR-150-48

明纬(MEAN WELL) 开关电源 HDR 导轨式安装 150W 单组输出 HDR-150-48

产品型号

HDR-150-48

复制

品牌明纬(MEAN WELL)

选购数量

含税总价需询价

实际发货以付款成功次日算起,不含周日与法定节假日

材质图拆分参数图

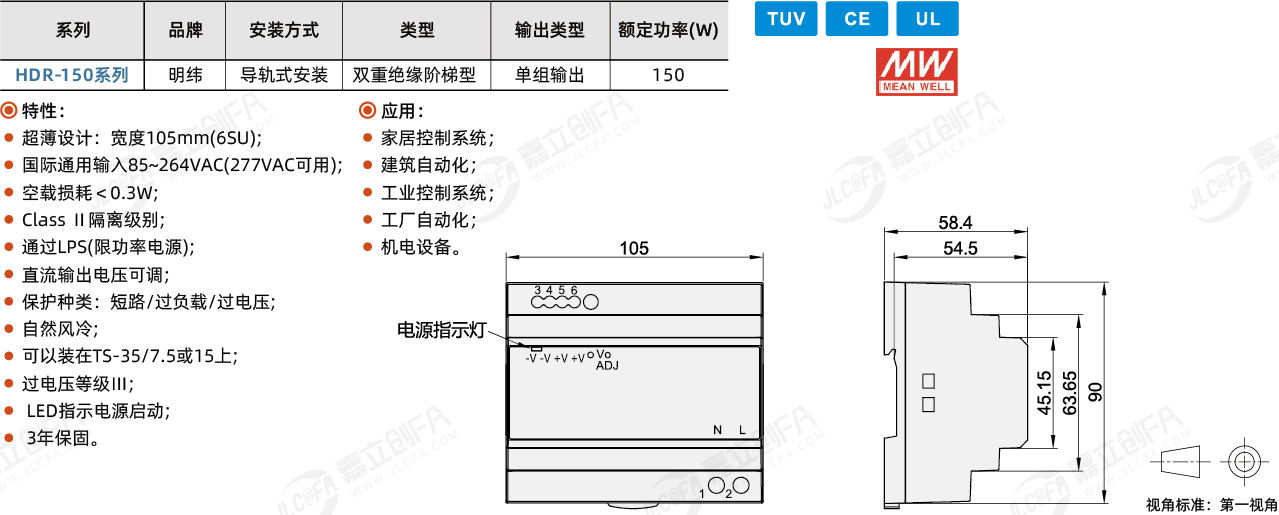

1 产品简介

HDR-150 是一款经济超薄型的150W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15的轨道上, 在允许节约空间橱柜内本体被设计为105mm(6SU)宽度,整个系列都采用从85VAC到264VAC全范围交流输入 (277VAC可用),并均符合BS EN/EN61000-3-2标准关于欧盟指定的谐波电流规范。

HDR-150是用塑胶外壳设计,可以有效地防止用户电气危害,工作效率高达90.5%,在空气循环条件下整个系列能工作在-30℃到70℃环境温度中,它具备完整的保护功能且符合家庭自动化, 工业控制设备(IEC62368-1， UL508，UL62368-1，BS EN/EN61558-2-16)相关认证,使HDR-100成为一个极具竞争力的家庭和工业应用的电源解决方案。

2 产品特点

特性:

超薄设计：宽度105mm(6SU);
国际通用输入85~264VAC(277VAC可用);
空载损耗＜0.3W;
Class Ⅱ隔离级别;
通过LPS(限功率电源);
直流输出电压可调;
保护种类：短路/过负载/过电压;
自然风冷;
可以装在TS-35/7.5或15上;
过电压等级Ⅲ;
LED指示电源启动;
3年保固。

应用：

家居控制系统；
建筑自动化；
工业控制系统；
工厂自动化；
机电设备。

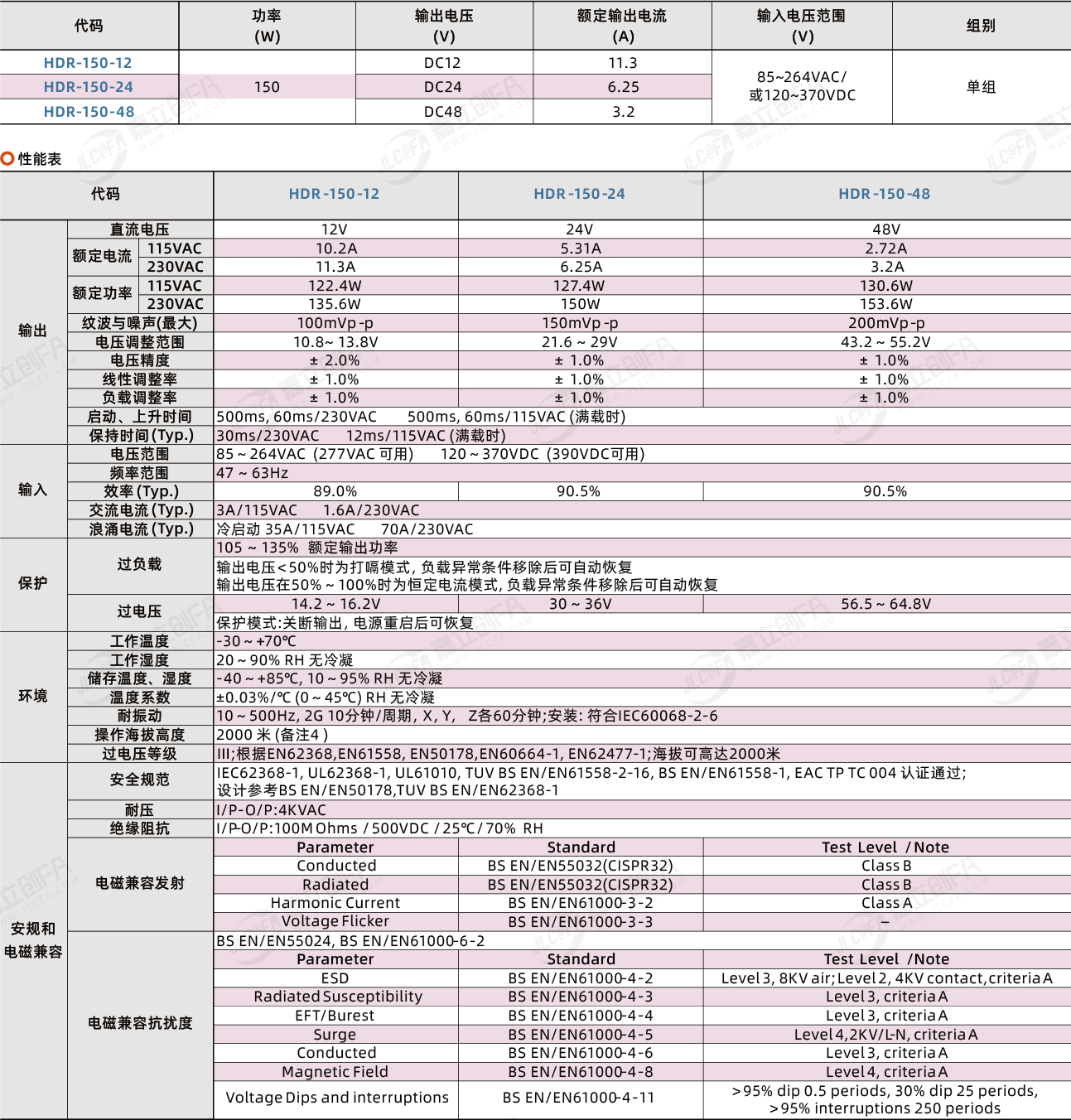

3 性能参数

代码			HDR-150-12	HDR-150-24	HDR-150-48
输出	直流电压		12V	24V	48V
	额定电流	115VAC	10.2A	5.31A	2.72A
		230VAC	11.3A	6.25A	3.2A
	额定功率	115VAC	122.4W	127.4W	130.6W
		230VAC	135.6W	150W	153.6W
	纹波与噪声(最大)		100mVp-p	150mVp-p	200mVp-p
	电压调整范围		10.8~ 13.8V	21.6 ~ 29V	43.2 ~ 55.2V
	电压精度		±2.0%	±1.0%	±1.0%
	线性调整率		±1.0%	±1.0%	±1.0%
	负载调整率		±1.0%	±1.0%	±1.0%
	启动、上升时间		500ms, 60ms/230VAC 500ms, 60ms/115VAC (满载时)
	保持时间(Typ.)		30ms/230VAC 12ms/115VAC (满载时)
输入	电压范围		85 ~ 264VAC (277VAC 可用) 120 ~ 370VDC (390VDC可用)
	频率范围		47 ~ 63Hz
	效率(Typ.)		89.0%	90.5%	90.5%
	交流电流(Typ.)		3A/115VAC 1.6A/230VAC
	浪涌电流(Typ.)		冷启动 35A/115VAC 70A/230VAC
保护	过负载		105 ~ 135% 额定输出功率
			输出电压＜50%时为打嗝模式，负载异常条件移除后可自动恢复输出电压在50% ~ 100%时为恒定电流模式, 负载异常条件移除后可自动恢复
	过电压		14.2 ~ 16.2V	30 ~ 36V	56.5 ~ 64.8V
			保护模式:关断输出，电源重启后可恢复
环境	工作温度		-30 ~ +70℃
	工作湿度		20 ~ 90% RH 无冷凝
	储存温度、湿度		-40 ~ +85℃, 10 ~ 95% RH 无冷凝
	温度系数		±0.03%/℃ (0 ~ 45℃) RH 无冷凝
	耐振动		10 ~ 500Hz, 2G 10分钟/周期，X，Y， Z各60分钟;安装: 符合IEC60068-2-6
	操作海拔高度		2000 米 (备注4 )
	过电压等级		Ⅲ;根据EN62368,EN61558, EN50178,EN60664-1, EN62477-1;海拔可高达2000米
安规和电磁兼容	安全规范		IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004 认证通过;设计参考BS EN/EN50178,TUV BS EN/EN62368-1
	耐压		I/P-O/P:4KVAC
	绝缘阻抗		I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
	电磁兼容发射		Parameter	Standard	Test Level / Note
			Conducted	BS EN/EN55032(CISPR32)	Class B
			Radiated	BS EN/EN55032(CISPR32)	Class B
			Harmonic Current	BS EN/EN61000-3-2	Class A
			Voltage Flicker	BS EN/EN61000-3-3	—
	电磁兼容抗扰度		BS EN/EN55024, BS EN/EN61000-6-2
			Parameter	Standard	Test Level /Note
			ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact, criteria A
			Radiated Susceptibility	BS EN/EN61000-4-3	Level 3, criteria A
			EFT/Burest	BS EN/EN61000-4-4	Level 3, criteria A
			Surge	BS EN/EN61000-4-5	Level 4,2KV/L-N, criteria A
			Conducted	BS EN/EN61000-4-6	Level 3, criteria A
			Magnetic Field	BS EN/EN61000-4-8	Level 4, criteria A
			Voltage Dips and interruptions	BS EN/EN61000-4-11	＞95% dip 0.5 periods, 30% dip 25 periods, ＞95% interruptions 250 periods

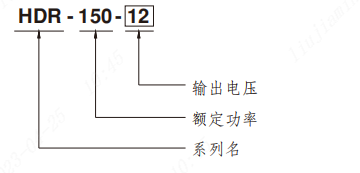

4 订货引导

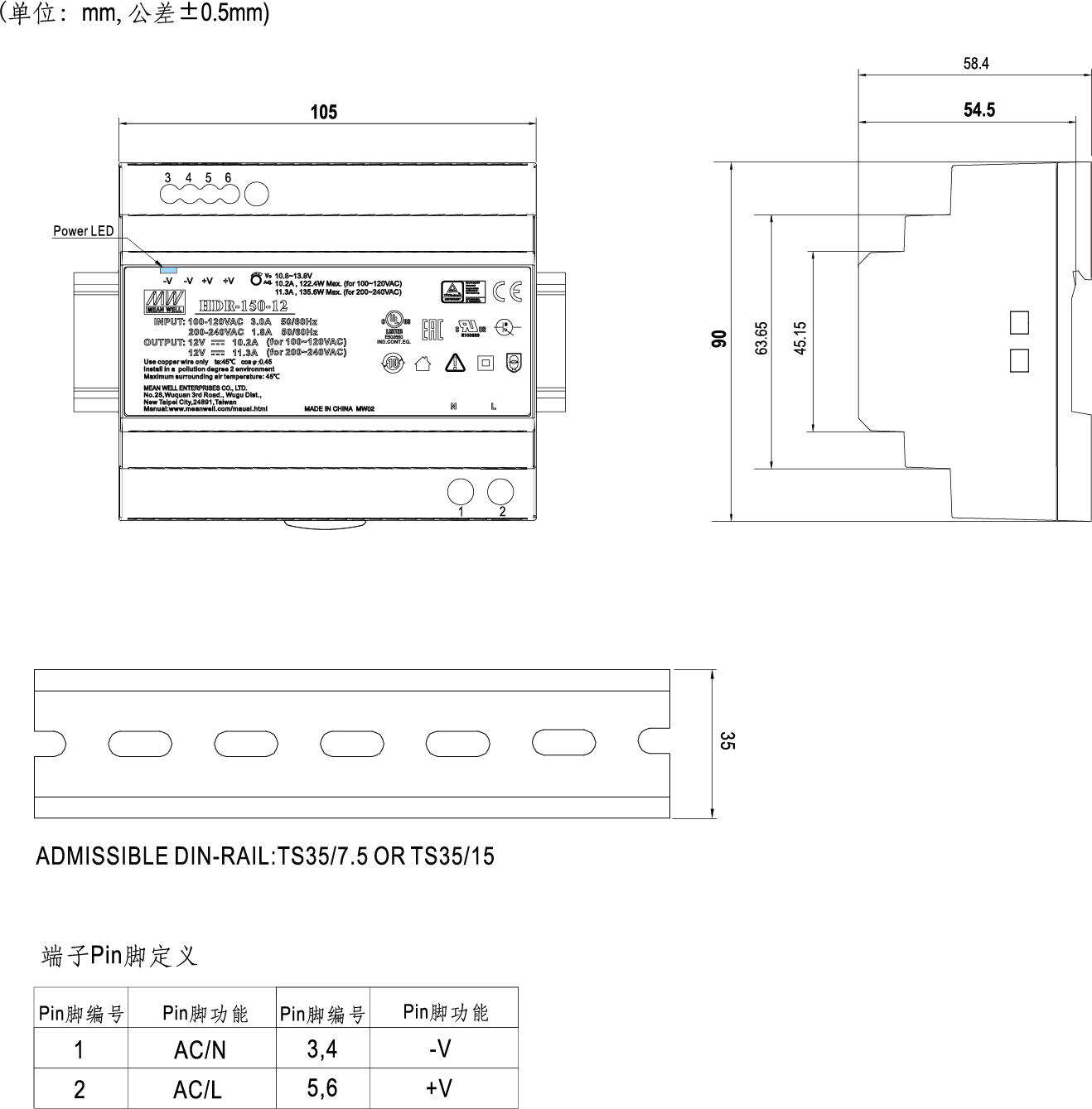

5 产品尺寸

6 注意事项
