产品简介

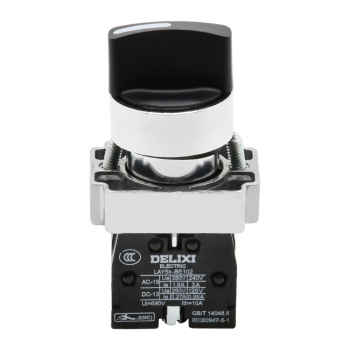

旋钮是用手控转的手动元件。根据功能要求分为连续多次旋转，旋转角度可达到360°；也可做定位旋转等。
2
产品特点
产品基座采用PA66材质，触点采用铜基复合点
可纵向密集排列，行程小，使用舒适感好
采用板后振定螺钉安装，紧固可靠，尾部采用螺钉连接，积累误差缩小
接线端子隐蔽，保护性能好
3
性能参数
| LAY5s-性能参数 | |
| 按钮（标准型，经济型） | |
| 工作温度 | -5℃到+40℃ |
| 接线能力 | 螺旋嵌入式端子，最小接线1*0.5平方毫米，最大2*1.5平方毫米 |
| 额定绝缘电压 | 660V |
| 约定自由发热电流 | 10A,6A(盒装按钮) |
| Ue | 110V |
| AC-15 | - |
| DC-13 | 1.1A |
| 机械寿命 | 平头、蘑菇头、带灯头100万次，其它10万次 |
| 电气寿命 | 平头、蘑菇头式AC50万次；DC20万次，其余5万次 |
| 防护等级 | IP40（IP65防水钮） |
| 符合标准 | IEC60947-5-1 GB/T 14048.5 |
4
订货引导
| 产品名称 | 品种规格 | 派生规格 | 操作位置 | 常开+常闭 |
| LAY5s | B | D | 2 | 1 |
| LAY5s | B:标准型 E:经济型 | D:旋钮 J:旋柄钮 G:钥匙钮 | 2：二位自锁 3：三位自锁 4：二位自复 5：三位自复 | 1 : 1NO 2 : 1NC 3 : 2NO 4 : 2NC 5 : 1NO+1NC |
5
产品尺寸
