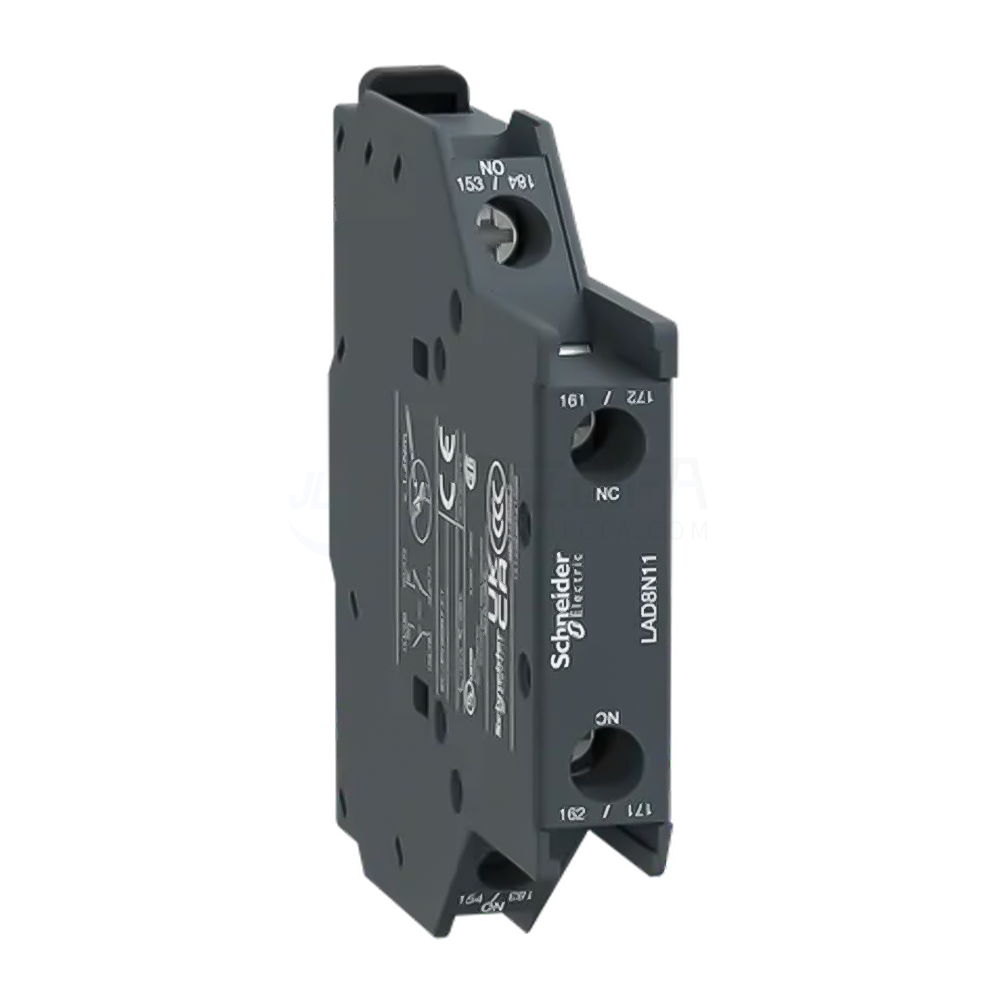

施耐德Schneider 进口TeSys D系列 辅助触点

产品型号
LAD-8N11
复制
品牌 施耐德(Schneider)
厂订号 LAD8N11
产品包装
盒装数： 1
装箱数： 60
已选属性 品类：辅助触点 | 辅助触点：1NO+1NC | 种类：接触器附件 | 系列：Tesys D进口
选购数量
含税总价 --
商品交期
-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

  • 产品简介
  • 性能参数
1 产品简介

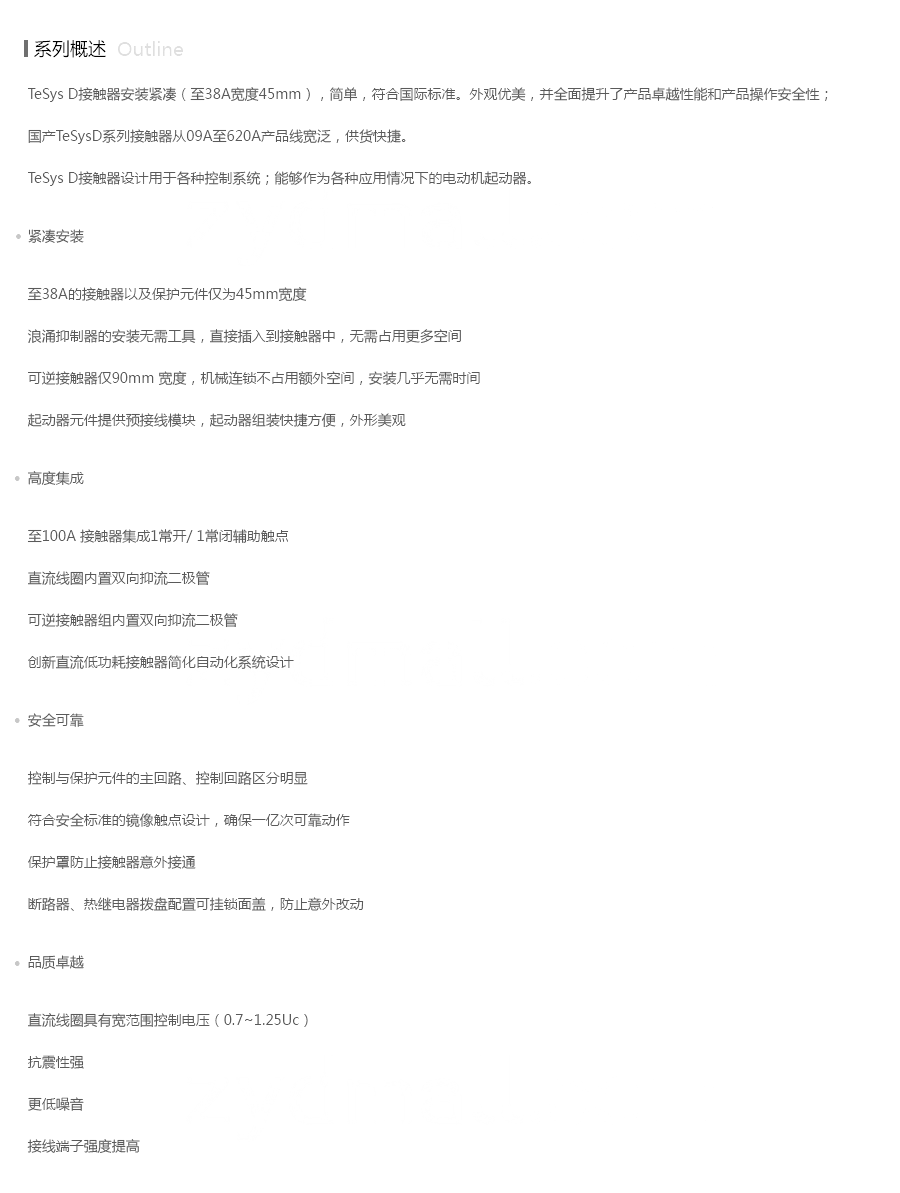

TeSys D附件接触器附件系列概述.png

2 性能参数


TeSysD附件-接触器附件
保护附件
说明应用型号
微型熔断器5x20，带有4A-250V熔丝LA9D941
密封盖用于LADT,LADRLA9D901
壳体LC1D09…D65A和DT20…DT80ALAD9ET1
避免对移动的触点承载器LC1D80和D95LAD9ET3
发生的触碰LC1D115和D150LAD9ET4
用于主极和控制连接的附件
说明配套使用的接触器元件型号

VACVAC-
连接器适用线缆，尺寸(1个接触器)4极10mm2DT20,DT25DT20,DT25LAD92560
3极25mm2D09…D38D09…D38LA9D3260
EverLink端子排3极D40A…D65AD40A…D65ALAD96560
连接器适用线缆，尺寸(2个接触器)3极120mm2D115,D150D115,D150LA9D115603
4极120mm2D115D115LA9D115604
连接器用于环形接线端子(2个接触器)3极D1156,D1506D1156,D1506LA9D115503
4极D1156D1156LA9D115504
环形接线端子型带端子保护盖板3极D40A6…D65A6D40A6…D65A6LAD96570
D1156,D1506D1156,D1506LA9D115703(1)
4极D60A6…D80A6D60A6…D80A6LAD96580
D1156,D1506D1156,D1506LA9D115704
并联连接接头3极(星形连接)D09…D38D09…D38LAD9P3
D40A…D65AD40A…D65ALAD9P33
D80,D95D80,D95LA9D80962
(1)3极接触器：1组6个盖板；4极接触器：1组8个盖板。
触点模块和灭弧室
说明配套使用的接触器型号
触点模块3极LC1D115LA5D1158031
LC1D150LA5D150803
4极LC1D115004LA5D115804
电子式计时器模块(1)
●3极接触器LC1D09至D38和4极接触器LC1DT20至DT40：使用LAD4BB适配器安装，需要单独订购，参见下文。
●3极接触器LC1D40A至D65A和4极接触器LC1DT60A至DT80A：使用LAD4BB3适配器安装，需要单独订购，参见下文。
●3极接触器LC1D80至D150和4极接触器LC1D40至D115：直接通过接触器端子A1和A2安装。
延时接通类型
工作电压VAC延迟时间型号
24…250V100…250V0.1…2sLA4DT0U
LC1D09…D65A(3P)LC1D80…D150(3P)1.5…30sLA4DT2U
LC1DT20…DT80A(4P)25…500sLA4DT4U
低功耗套件
用于如下接触器结构型号
LC1D40A…D65A(3P)套件中包括：LA4DBL
●1个更新线圈LAD4BB3
●1个继电器接口模块LA4DFB
更新：用于3极接触器的线圈
根据新产品调整现有连线
用于如下接触器型号
LC1D09…D38不带线圈抑流功能LAD4BB
LC1DT20…DT25带有线圈抑流功能交流24…48VLAD4BBVE
交流50…127VLAD4BBVG
交流110…250VLAD4BBVU
LC1D40A…65A不带线圈抑流功能LAD4BB3
安装附件
说明应用型号
更新板使用螺钉安装用来将LC1D40到D65更换为LC1D40A到D65ALAD7X3
安装板用来将LC1F115或F150更换为LC1D115或D150LA9D730
垫片组用来将侧面安装模块LAD8N安装到LC1D80和D95上LA9D511
no4艾伦内六角扳手，绝缘，1000V用于接触器LC1D40A到LC1D150LADALLEN4
接口模块
●3极接触器LC1D09至D38和4极接触器LC1DT20至DT40：使用LAD4BB适配器安装，需要单独订购，参见下文。
●3极接触器LC1D40A至D65A：使用LAD4BB3适配器安装，需要单独订购，参见下文。
继电器接口
工作电压VAC电源电压E1-E2(VDC)型号
24…250V380…415V
LC1D09…D150(3P)-24VLA4DFB
LC1DT20…DT80A(4P)
抑流器模块
描述应用型号
只有模块用于线圈LX1FF,FGLA9F980
用于线圈LX1FH,FJ,FK,FLF,FX,LX9FF,FG,FHLA9D09980
抑制器模块支架LA9D09981
用于接触器和继电器的附件，40到65A
说明型号
远程电气复位220/30VLAD703M
用于电动机控制的3极可逆接触器
接触器带有螺钉夹紧端子或连接器水平安装，由用户自行组装。
说明用于以下接触器(1)(2个相同的接触器)型号
组装可逆接触器的套件
套件中包括：LC1D09到D38LAD9R1V
●1个机械互锁LAD9V2带有电气互锁LAD9V1

●1副电源接线件LAD9V5（进线）和

LAD9V6（出线）

套件中包括：LC1D09到D38LAD9R1
●1个机械互锁LAD9V2不带电气互锁

●1副电源接线件LAD9V5（进线）和

LAD9V6（出线）

套件中包括：LC1D40A到D65ALAD9R3
●1个机械互锁LAD4CM
●1副电源接线件LA9D65A69
用于4极电源切换接触器组（3相配电+中性线）
接触器带有螺钉夹紧端子或连接器水平安装，由用户自行组装。
说明用于以下接触器(1)(2个相同的接触器)
型号
组装电源切换接触器组的套件
套件中包括：LC1DT20到DT40，使用螺钉夹
紧端子或连接器接线方式
LADT9R1V
●1个机械互锁LAD9V2带有电气互锁LAD9V
●1组电源接线件（电源切换）LAD9V71
套件中包括：LC1DT20到DT40，使用螺钉夹紧端子或连接器接线方式LADT9R1
●1个机械互锁LAD9V2带有电气互锁
●1组电源接线件（电源切换）LAD9V7
