Name: 施耐德 Schneider 国产TeSys Deca系列接触器附件
Brand: 施耐德(Schneider)
SKU: LAD-N22C

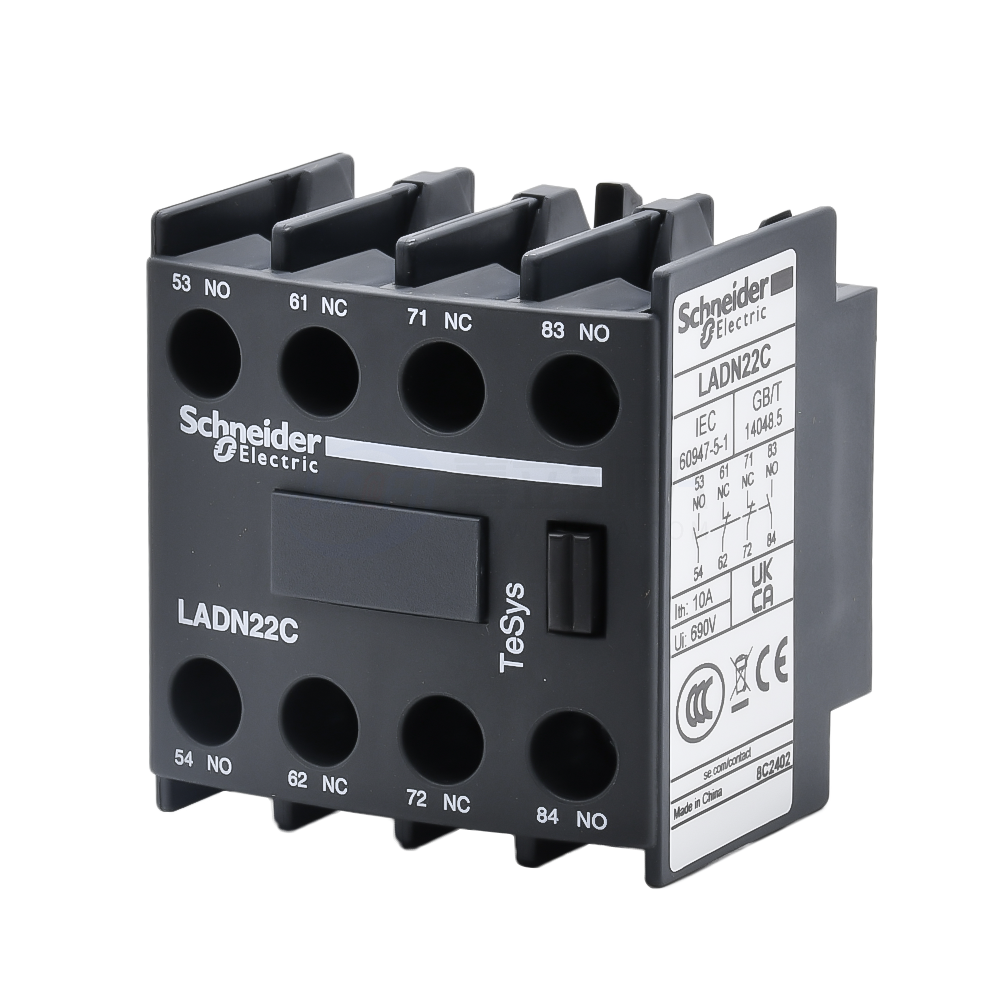

施耐德 Schneider 国产TeSys Deca系列接触器附件

产品型号

LAD-N22C

复制

品牌施耐德(Schneider)

厂订号 LADN22C

产品包装

盒装数： 1

装箱数： 105

已选属性辅助触点：2NO+2NC | 种类：接触器附件 | 系列：Tesys D | 安装方式：正装

选购数量

含税总价 --

商品交期

-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

产品简介
性能参数
使用案例

1 产品简介

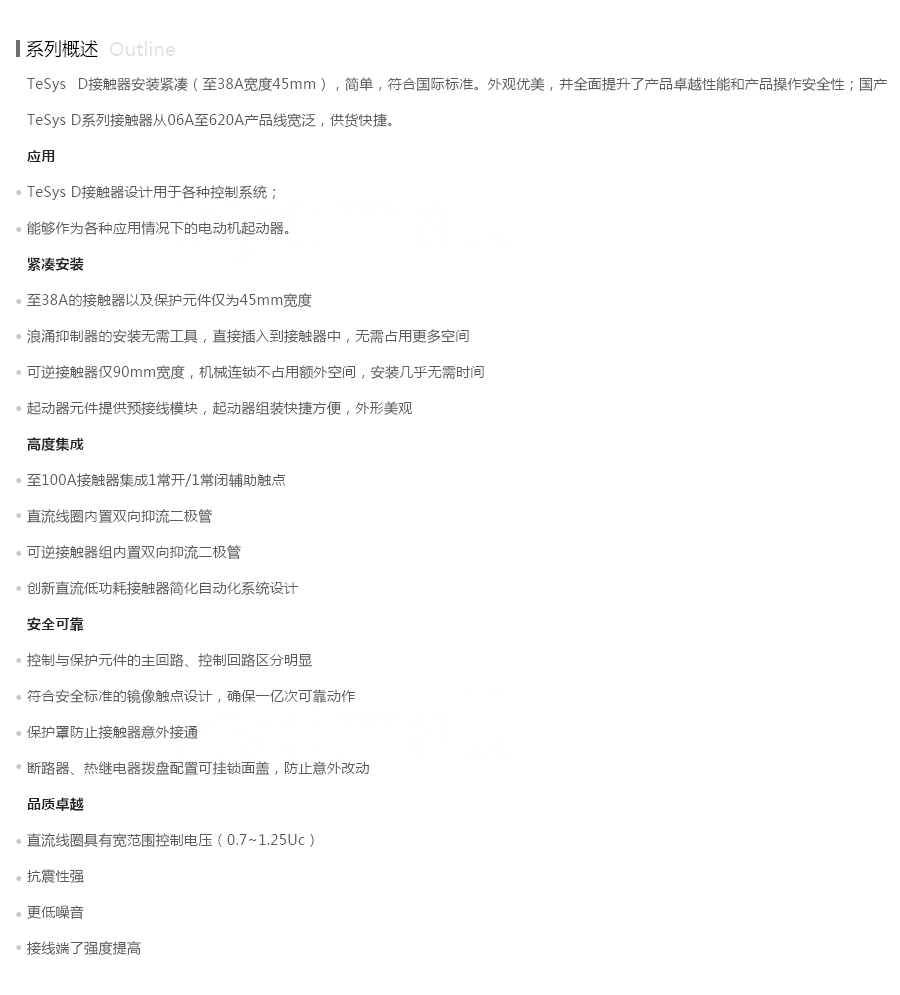

TeSys D（国产）附件接触器附件系列概述.png

2 性能参数

TeSys D（国产）附件-接触器附件
3极电动机可逆接触器
接触器带有螺钉夹紧端子或连接器
水平安装
使用2个			电源接线件				机械互锁
相同的接触器			型号			重量kg	型号		重量kg
包括接触器的机械互锁和电气互锁的套件
LC1D09●●●D38			LAD9R1V			0.045	LAD9V2		0.02
LC1D40A●●●D65A			LAD9R3(2)			0.17	-		-
包括机械互锁(带电气互锁)
LC1D80和D95(-)			LA9D8069			0.29	LA9D4002		0.17
LC1D115到D170			LA9D11569			1.45	LA9D11502		0.29
包括机械互锁,无电气互锁
LC1D096●●●D38			LAD9R1(1)			0.045	LAD9V2		0.02
带有螺打夹紧端子或连接器
LC1D40A●●●D65A			LA9D65A69			0.13	LAD4CM		0.04
LC1D80和D95(-)			LA9D8069			0.29	LA9D50978C		0.155
低速/高速起动器
说明			接触器			型号			重量kg
通过连接组件,使用可逆接触器和ZN/0+2N/C四极接触器,可用于双速电机高速和低速的换向控制			螺打夹紧端子或连接器接线方式			LAD9PVGV			0.016
备注:(1)包括机械互锁装置,无电气互锁。(2)包括机械互锁和电气互锁。
辅助触点模块
用于正常运行环境
夹持安装(1)	每个模块的触点数量			组成		型号			重量kg
NO					NC
正装	2			1	1	LADN11C			0.03
				2	-	LADN20C			0.03
				-	2	LADN02C			0.03
	4			2	2	LADN22C			0.05
				1	3	LADN13C			0.05
				4	-	LADN40C			0.05
				-	4	LADN04C			0.05
				3	1	LADN31C			0.05
侧装	2			1	1	LAD8N11			0.03
D170以下				2	-	LAD8N20			0.03
				-	2	LAD8N02			0.03
备注:(1)可以匹配的最大辅助触点数量
接触器					瞬时辅助触点模块		延时
侧装					正装
类型	级数和型号				2触点			4触点
-	3P	LC1D09●●●D38			左侧1个		1	或1	或1
		LC1D80●●●D95			每侧1个		1	或1	或1
		LC1D40A●●●D65A			左侧1个或右侧1个		1	或1	或1
		LC1D115到D170			每侧1个		1	或1	或1
	4P	LC1DT20●●●T40			左侧1个		1	或1	或1
直流	3P	LC1D090●●●D38			-		1	或1	或1
	4P	LC1DT20●●●DT40			-		1	或1	或1
备注:LC1D205...D620只能加装正装辅助模块最多能加装2个任意的正装模块,包括辅助触点与延时模块。
RC电路(阻容)
●有效保护对“高频”干扰较为敏感的电路。用于正弦电压波形,即总的谐波失真低于5%的情况。
●最高电压限定为3Uc,最大振荡频率限定为400Hz。
●新开时间略有增加(正常时间的1.2至2倍)。
安装		配合使用的接触器(1)		型号重量
		规格		类型
V~									kg
夹持安装(3)		D09●●●D38(3P)和		24.48		-	LAD4RCE		0.012
		DT20●●●DT40		50...127		-	LAD4RCG		0.012
				110..240		-	LAD4RCU		0.012
正面夹持安装		D40A●●●D65A		24...48		-	LAD4RC3E		0.02
				50..127		-	LAD4RC3G		0.02
				110...240		-	LAD4RC3U		0.02
				380...415		-	LAD4RC3N		0.04
螺钉夹紧固定(4)		D80●●●D170(3P)和		24...48		-	LA4DA2E		0.018
		D80●●●D115(4P)		50...127		-	LA4DA2G		0.018
				110...240		-	LA4DA2U		0.018
				380...415		-	LA4DA2N		0.018
变阻器(限制峰值)
●通过将瞬态电压限制为2Uc来达到保护效果。
●最大限度地减少瞬时电压峰值。
●断开时间略有增加(正常时间的1.1至1.5倍)。
夹持安装(3)		D09●●●D38(3P)(2)和		24●●●48		-		LAD4VE	0.012
		DT20●●●DT40		50●●●127		-		LAD4VG	0.012
		ULUPYUITU		110●●●250		-		LAD4VU	0.012
正面夹持安装		D40A●●●D65A		24●●●48		246●●●48		LAD4V3E	0.02
				50●●●127		50●●●127		LAD4V3G	0.02
				110●●●240		110●●●240		LAD4V3U	0.02
螺钉夹紧固定(4)		D80●●●115(3P)和		24●●●48		-		LA4DE2E	0.018
		D80●●●D115(4P)		50●●●127		-		LA4DE2G	0.018
				110●●●250		-		LA4DE2U	0.018
		D80●●●D95(3P)和		-		24●●●48		LA4DE3E	0.018
		D80●●●D80(4P)		-		50●●●127		LA4DE3G	0.018
				-		110●●●250		LA4DE3U	0.018
二极管
●没有过压或振荡频率。
●断开时间增加(正常时间的6至10倍)。
●偏振元件
夹紧安装(5)		D09●●●D38(3P)		-	24●●●250		LAD4DDL		0.012
		DT20●●●DT40
正面夹持安装		D40A●●●D65A		-	24●●●250		LAD4D3U		0.02
螺钉固定(4)		D80●●●D95(3P)D80(4P)		-	24●●●250		LAD4D3U		0.018
双向峰值限制二极管
●通过将瞬态电压限制为2Uc来达到保护效果。
●最大限度地减少了瞬态电压峰值。
夹紧安装(3)		D09●●●D38(3P)(2)		24		-		LAD4TB	0.012
		DT20●●●DT40		-		24		LAD4TBDL	0.012
				72		-		LAD4TS	0.012
				-		72		LAD4TSDL	0.012
				-		125		LAD4TGDL	0.012
				-		250		LAD4TUDL	0.012
				-		600		LAD4TXDL	0.012
正面夹持安装		D40A●●●D65A		12●●●24		12●●●24		LAD4T3B	0.02
				25●●●72		25●●●72		LAD4T3S	0.02
				73●●●125		73●●●125		LAD4T3G	0.02
				126●●●250		126●●●250		LAD4T3U	0.02
				251●●●440		251●●●440		LAD4T3R	0.02
螺钉安装(4)		D80...D95(3P)		12...24		12...24		LA4DB2B	0.018
		D80(4P)		25...72		25...72		LA4DB2S	0.018
		D80...D95(3P)		-		24		LA4DB3B	0.018
		D80(4P)		-		72		LA4DB3S	0.018
备注:(1)为满足保护要求,电流抑制器模块必须与接触器的线圈并联。*7线圈是电子线圆,不需要加抑
(2)从LC1D09到D38以及从LC1DT20到DT40,直流和低功耗3极接触器均内置了抑力置与即为制器模块,可订购空白模块(LAD9DL)替换。
(3)直接夹持即可接通电路。接触器的整体尺寸不会改变。
(4)安装在接触器顶部的线圈端子A1和A2上。
(5)安装以上附件,须卸下接触器上已有的抑制器模块。
(6)150A以上接触器请咨询施耐德当地办事处

3 使用案例

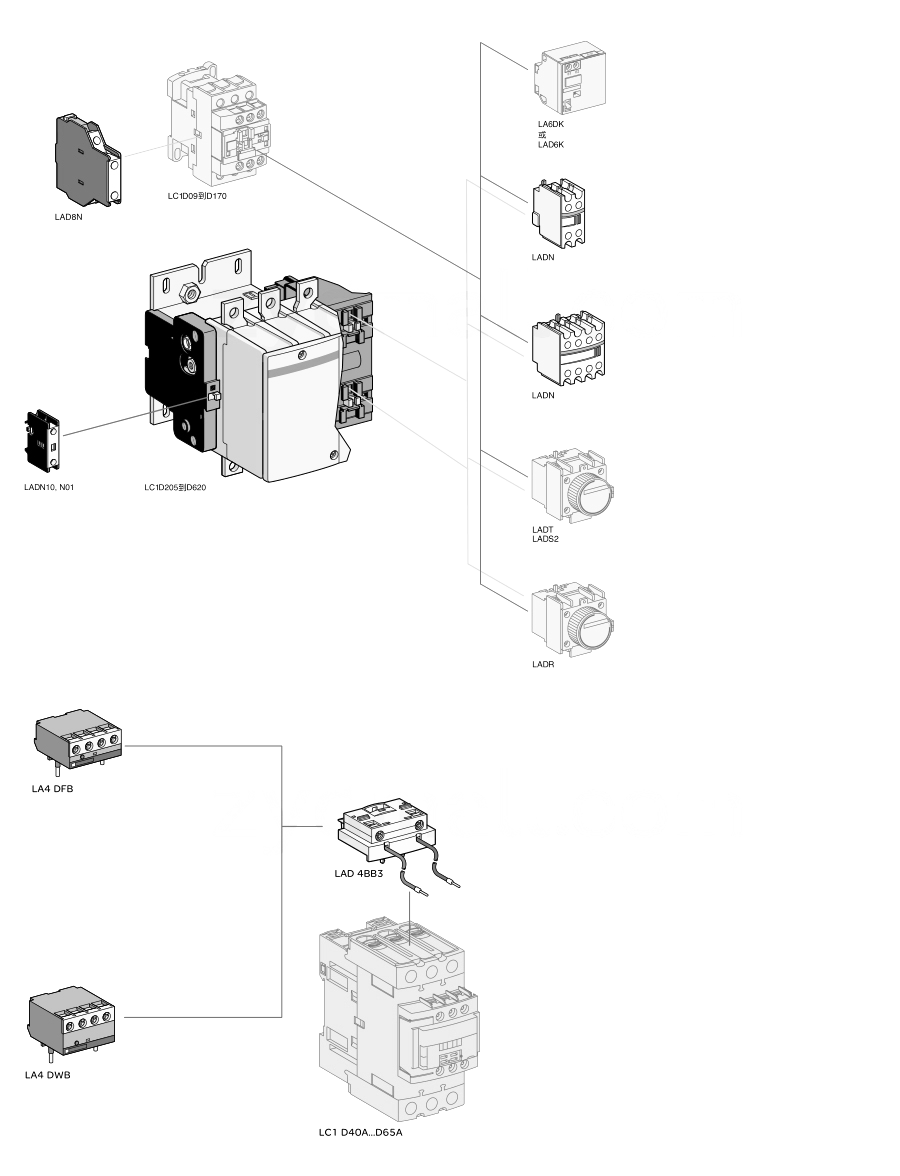

TeSys D（国产）附件接触器附件组装图.png
