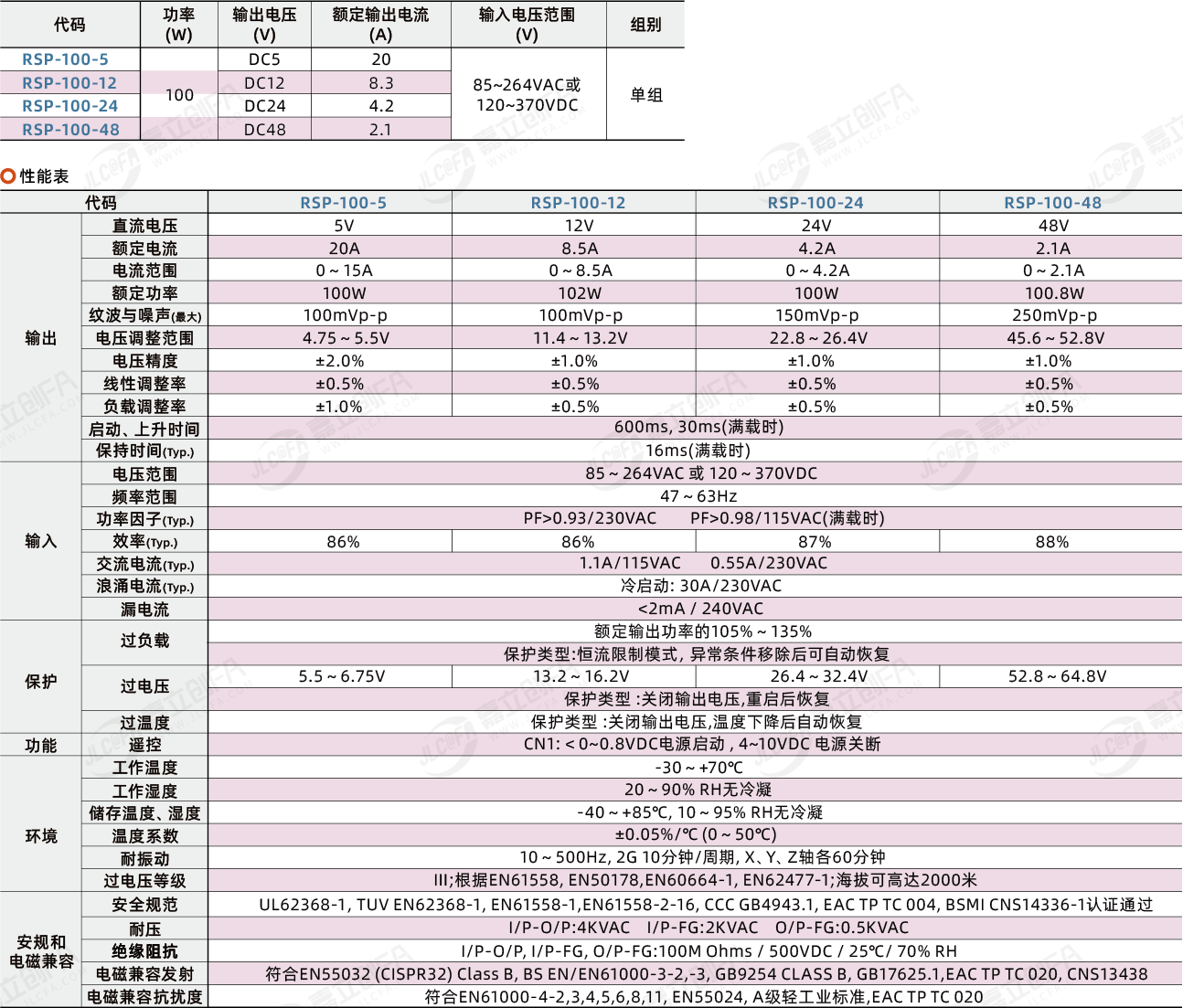

| 代码 | RSP-100-5 | RSP-100-12 | RSP-100-24 | RSP-100-48 |
| 输出 | 直流电压 | 5V | 12V | 24V | 48V |
| 额定电流 | 20A | 8.5A | 4.2A | 2.1A |
| 电流范围 | 0 ~ 20A | 0 ~ 8.5A | 0 ~ 4.2A | 0 ~ 2.1A |
| 额定功率 | 100W | 102W | 100.8W | 100.8W |
| 纹波与噪声(最大) | 100mVp-p | 100mVp-p | 150mVp-p | 250mVp-p |
| 电压调整范围 | 4.75 ~ 5.5V | 11.4 ~ 13.2V | 22.8 ~ 26.4V | 45.6 ~ 52.8V |
| 电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% |
| 启动、上升时间 | 600ms, 30ms(满载时) |
| 保持时间(Typ.) | 16ms(满载时) |
| 输入 | 电压范围 | 85 ~ 264VAC 或 120 ~ 370VDC |
| 频率范围 | 47 ~ 63Hz |
| 功率因子(Typ.) | PF>0.93/230VAC PF>0.98/115VAC(满载时) |
| 效率(Typ.) | 86% | 86% | 87% | 88% |
| 交流电流(Typ.) | 1.1A/115VAC 0.55A/230VAC |
| 浪涌电流(Typ.) | 冷启动: 30A/230VAC |
| 漏电流 | <2mA / 240VAC |
| 保护 | 过负载 | 额定输出功率的105 ~ 135% |
| 保护类型:恒流限制模式，异常条件移除后可自动恢复 |
| 过电压 | 5.5 ~ 6.75V | 13.2 ~ 16.2V | 26.4 ~ 32.4V | 52.8 ~ 64.8V |
| 保护类型 :关闭输出电压,重启后恢复 |
| 过温度 | 保护类型: 关闭输出电压,温度下降后自动恢复 |
| 功能 | 遥控 | CN1: < 0~0.8VDC电源启动 , 4~10VDC 电源关断 |
| 环境 | 工作温度 | -30 ~ +70℃ |
| 工作湿度 | 20 ~ 90% RH无冷凝 |
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH无冷凝 |
| 温度系数 | ±0.05%/℃ (0 ~ 50℃) |
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 |
| 过电压等级 | Ⅲ;根据EN61558, EN50178,EN60664-1, EN62477-1;海拔可高达2000米 |
安规和
电磁兼容 | 安全规范 | UL62368-1，TUV EN62368-1, EN61558-1,EN61558-2-16, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1认证通过 |
| 耐压 | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| 电磁兼容发射 | 符合EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9254 CLASS B, GB17625.1,
EAC TP TC 020, CNS13438 |
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, A级轻工业标准,EAC TP TC 020 |
