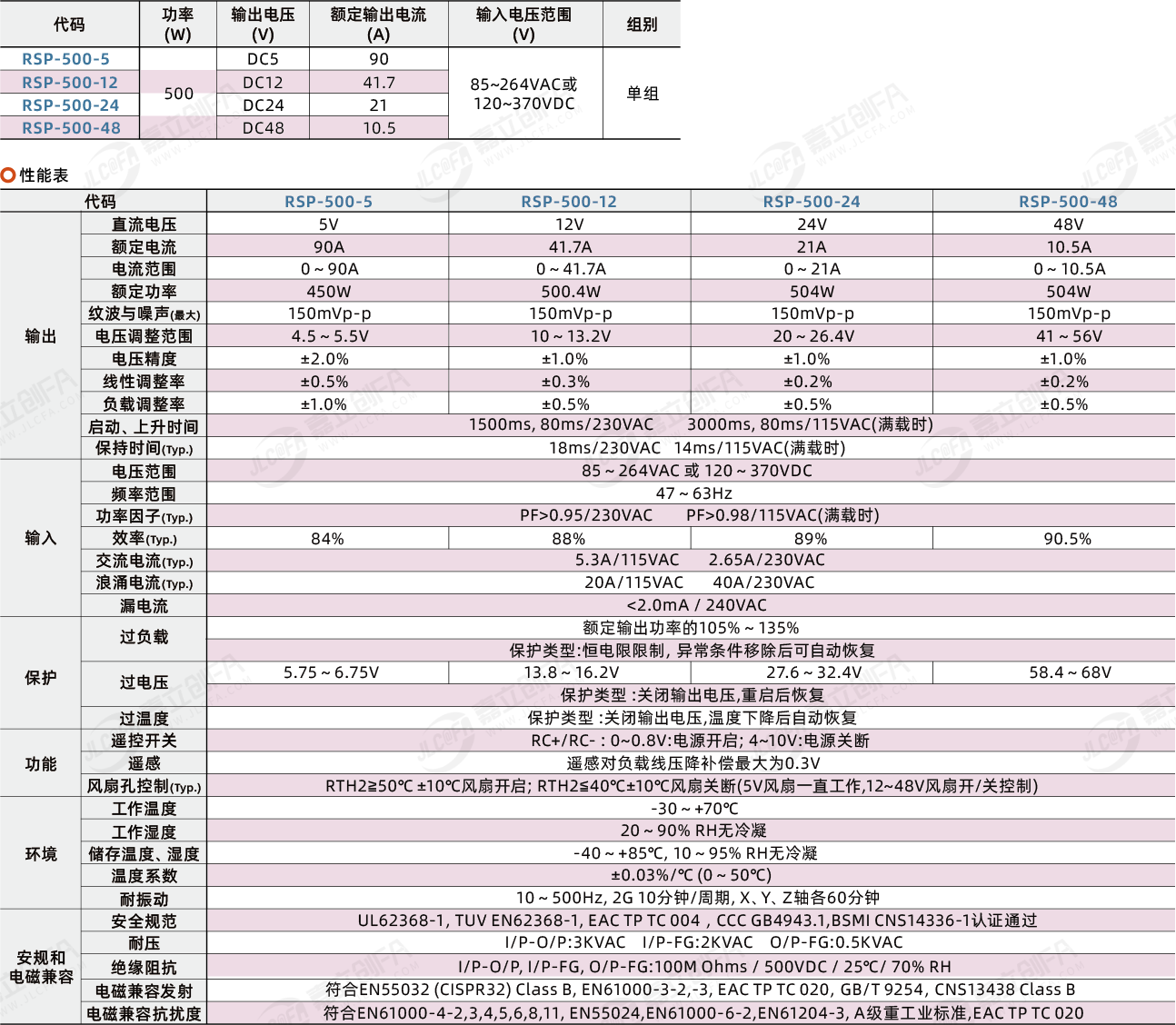

| 代码 | RSP-500-5 | RSP-500-12 | RSP-500-24 | RSP-500-48 |
| 输出 | 直流电压 | 5V | 12V | 24V | 48V |
| 额定电流 | 90A | 41.7A | 21A | 10.5A |
| 电流范围 | 0 ~ 90A | 0 ~ 41.7A | 0 ~ 21A | 0 ~ 10.5A |
| 额定功率 | 450W | 500.4W | 504W | 504W |
| 纹波与噪声(最大) | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p |
| 电压调整范围 | 4.5 ~ 5.5V | 10 ~ 13.2V | 20 ~ 26.4V | 41 ~ 56V |
| 电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% |
| 线性调整率 | ±0.5% | ±0.3% | ±0.2% | ±0.2% |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% |
| 启动、上升时间 | 1500ms, 80ms/230VAC 3000ms, 80ms/115VAC(满载时) |
| 保持时间(Typ.) | 18ms/230VAC 14ms/115VAC(满载时) |
| 输入 | 电压范围 | 85 ~ 264VAC或120 ~ 370VDC |
| 频率范围 | 47 ~ 63Hz |
| 功率因子(Typ.) | PF>0.95/230VAC PF>0.98/115VAC(满载时) |
| 效率(Typ.) | 84.0% | 88.0% | 89.0% | 90.5% |
| 交流电流(Typ.) | 5.3A/115VAC 2.65 A/230VAC |
| 浪涌电流(Typ.) | 20A/115VAC 40A/230VAC |
| 漏电流 | <2.0mA / 240VAC |
| 保护 | 过负载 | 额定输出功率的105 ~ 130% |
| 保护类型:恒电流限制, 异常条件移除后可自动恢复 |
| 过电压 | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 27.6 ~ 32.4V | 58.4 ~ 68V |
| 保护类型 :关闭输出电压,重启后恢复 |
| 过温度 | 关闭输出电压,温度下降后自动恢复 |
| 功能 | 遥控开关 | RC+/RC- : 0~0.8V:电源开启; 4~10V:电源关断 |
| 遥感 | 遥感对负载线压降补偿最大为0.3V |
| 风扇控制(Typ.) | RTH2≧50℃ ±10℃风扇开启; RTH2≦40℃±10℃风扇关断(3.3~5V风扇一直工作,12~48V风扇开/关控制) |
| 环境 | 工作温度 | -30 ~ +70℃ |
| 工作湿度 | 20 ~ 90% RH无冷凝 |
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH |
| 温度系数 | ±0.03%/℃ (0 ~ 50℃) |
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 |
安规和
电磁兼容 | 安全规范 | UL62368-1,TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004 ,CCC GB4943.1,BSMI CNS14336-1认证通过 |
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,GB/T 9254, CNS13438 Class B |
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2, EAC TP TC 020 |
