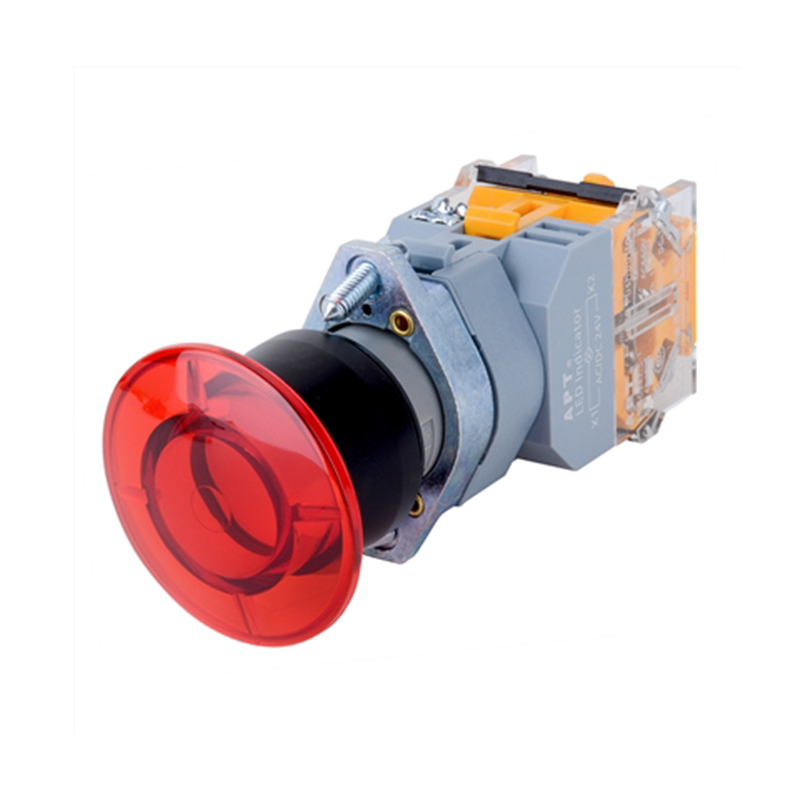

Name: APT 蘑菇头带灯按钮 LA39-A系列 LA39-A3-11MD/r23
Brand: APT
SKU: LA39-A3-11MD/r23

APT 蘑菇头带灯按钮 LA39-A系列 LA39-A3-11MD/r23

产品型号

LA39-A3-11MD/r23

复制

品牌 APT

选购数量

含税总价 --

商品交期

-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

产品简介
产品特点
性能参数
订货引导
产品尺寸

1 产品简介

蘑菇头按钮广泛应用于数控机床、自动化设备等领域，长相以及安装位置醒目。

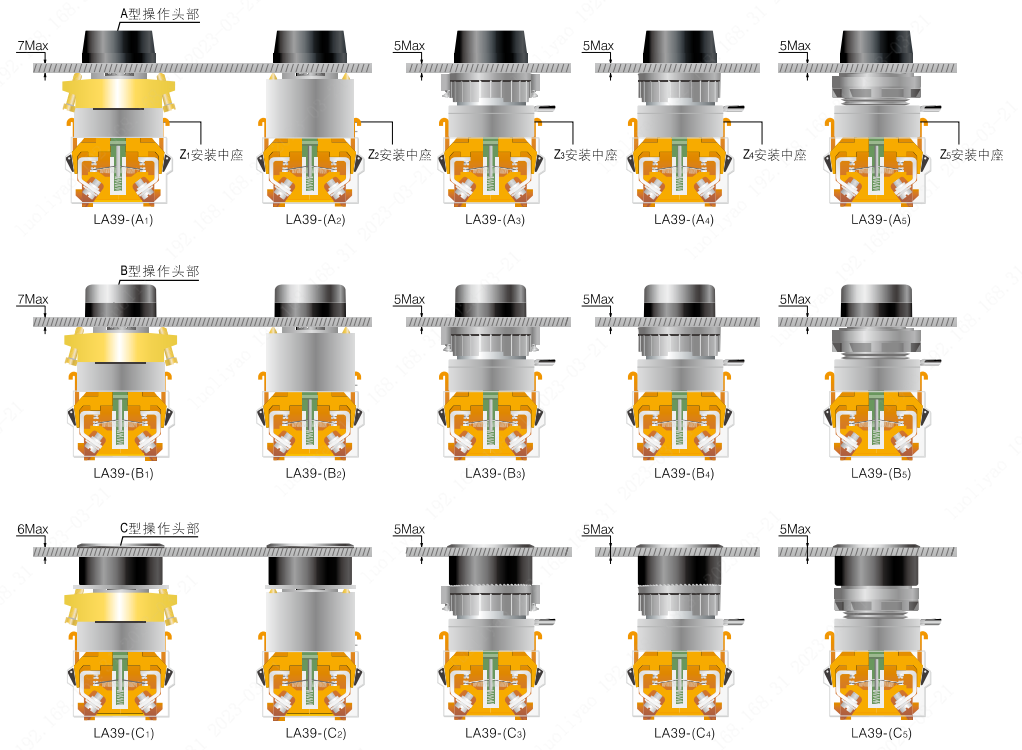

2 产品特点

1. LA39-(A1 B1 C1)：外观轮廓鲜明，线条优美。采用斜式螺钉固定安装，符合欧美严谨、坚固可靠的工程设计理念。
2. LA39-(A2 B2 C2)：外观层次分明，高强度 PBT 塑制件与直式螺钉相结合固定，既继承了 A1 B1 C1 稳重坚固的特点，
又兼顾了制造成本，是 A1 B1 C1 的简约形式，使用户有多种经济选择方案。
3. LA39-(A3 B3 C3)：采用螺帽紧固方式（带有紧固螺钉），朴实简洁，降低安装难度，减轻用户工作强度。受环境
温度影响会降低安装可靠性，建议使用旋钮、钥匙钮等带旋转工作状态时不宜采用此安装模式。选择 C3 时不能
使用旋钮，如 A3 B3 选择使用旋钮需加止转垫圈。
4. LA39-(A4 B4 C4)：螺帽紧固方式 ( 无紧固螺钉 )，降低安装难度，减轻客户工作量。
5. LA39-(A5 B5 C5)：单手安装结构，快速安装的设计，有利于较小空间安装。

3 性能参数

LA39-按钮开关
额定容量	快动型AC-15 24V/10A 48V/10A 110V/5A 220V/2.5A 380V/1.5A 660V/0.8A DC-13 24V/3.6A 48V/1.8A 110V/0.8A 220V/0.4A 440V/0.2A
额定容量	慢动型AC-15 24V/10A 48V/10A 110V/10A 220V/6A 380V/4A 660V/2A DC-13 24V/6A 48V/3A 110V/1A 220V/0.5A 440V/0.25A
接触电阻	硬银触点≤50mΩ(新值)
工频耐受电压	AC 1890V 50Hz • 1min
机械寿命	一般钮、蘑菇钮、带灯钮300万次(动作频次:3600次1小时) 自锁钮10万次(动作频次:1200次1小时)
机械寿命	旋钮30万次(动作频次:1200次1小时) 钥匙钮、急停钮5万次(动作频次:1200次1小时)
电寿命	≥60 万次动作频率:1200次/小时
约定发热电流	Ith 10A
额定绝缘电压	Ui 660V
工作温度	环境温度-25°C ⁓ +55°C 24h内的平均温度不超过+35°C
工作湿度	≤90%RH,当温度超过40°C时相对湿度不大于50%
头部防护等级	A型头部:IP54(除ZY钥匙急停钮、ZL推拉急停钮、YYS钥匙钮、A3IA4/A5旋钮、钥匙钮IP40 外)
头部防护等级	B型头部:IP40 C型头部:IP54(除ZY钥匙急停钮IP40外) LA39-A/B平头圆钮可配F1实现IP67

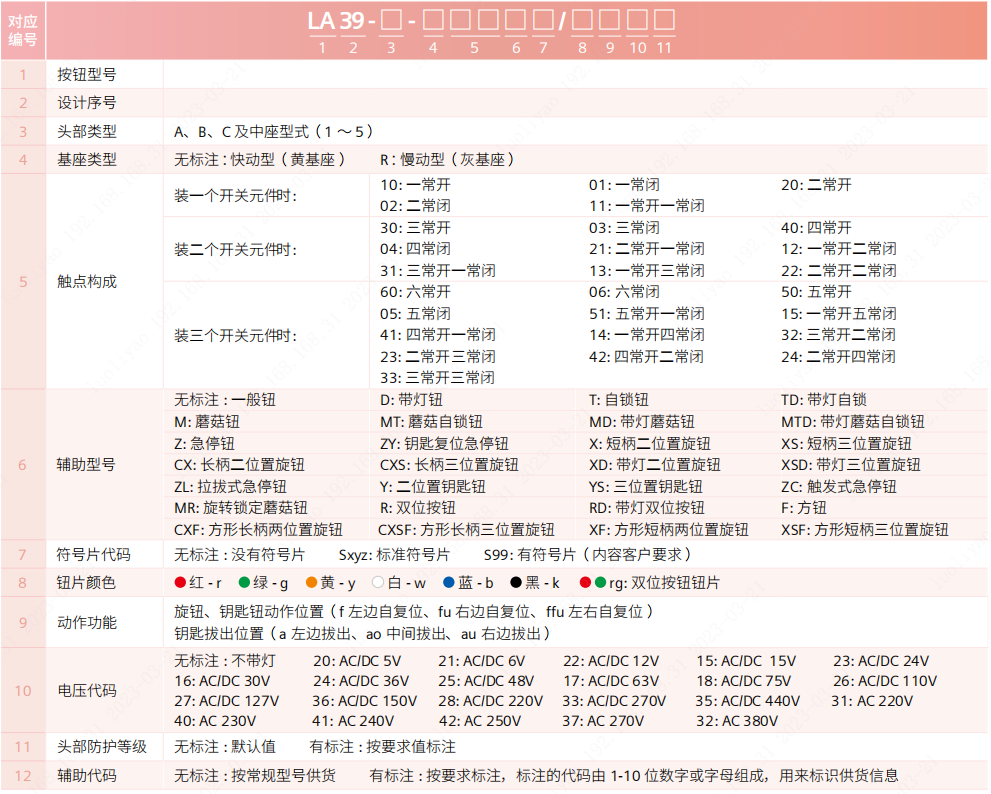

4 订货引导

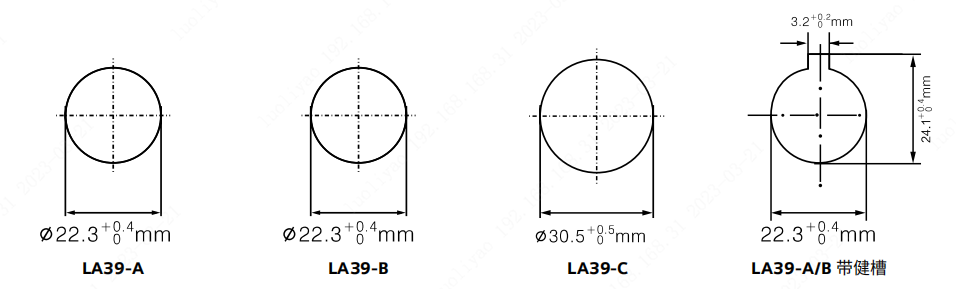

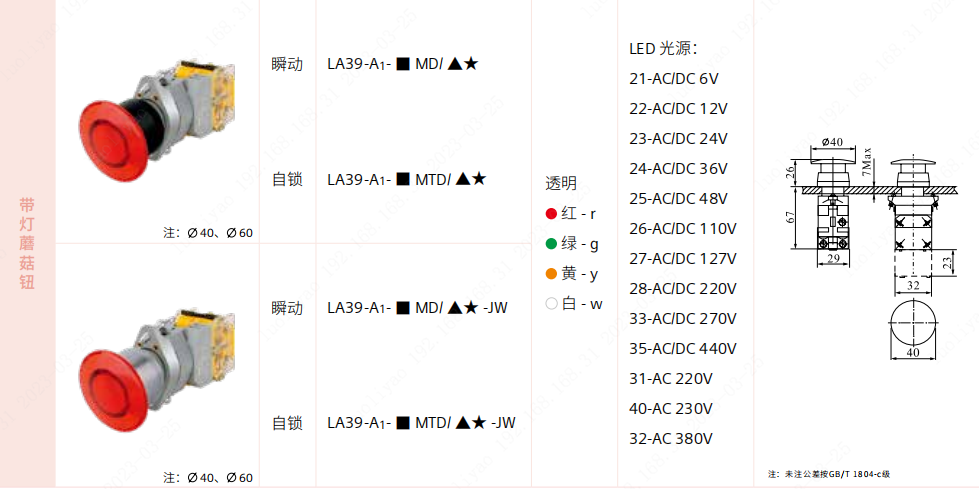

5 产品尺寸
