一、什么是拖链节距与长度设计

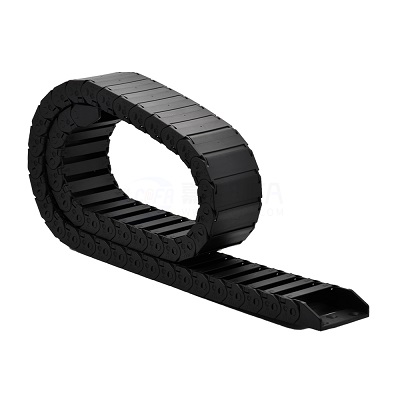

拖链（电缆拖链）用于保护电缆、气管等在往复运动中的安全，其关键结构参数包括：

• 节距：单个链节之间的长度或间距，决定拖链弯曲半径与柔性
• 总长度：拖链在设备中的铺设长度，影响运行行程与受力状态

合理的节距与长度设计，是保证拖链长期稳定运行的核心基础。



二、为什么会影响使用寿命

拖链节距与长度设计不合理，会从结构和工况层面直接影响寿命：

1、弯曲应力分布不均

节距过大时，单个链节弯曲角度增大，局部应力集中，加速疲劳损伤。

2、最小弯曲半径不匹配

节距与设计弯曲半径不匹配，会导致拖链在运行中产生过度弯折。

3、拖链长度过长导致下垂

长度过长时，中部产生悬垂，增加额外拉伸与弯曲应力。

4、长度过短限制运动行程

拖链长度不足会导致拉紧运行，产生额外拉力和冲击载荷。

5、运动惯性增加

过长拖链在高速运行时惯性增大，增加驱动负载和冲击。

6、内部电缆受力异常

节距与长度不合理会使内部电缆弯曲不均或受拉，降低电缆寿命。

三、该如何解决

针对拖链寿命问题，可从设计与应用层面优化：

1、合理选择节距

根据电缆直径和最小弯曲半径选择合适节距，保证柔性与强度平衡。

2、匹配弯曲半径

拖链弯曲半径应大于内部电缆允许弯曲半径。

3、优化拖链长度计算

根据行程、安装方式（水平/悬空）精确计算长度，避免过长或过短。

4、增加支撑结构

对于长行程拖链，可增加导向槽或支撑板，减少下垂。

5、控制运行速度与加速度

避免高速冲击运行，降低惯性对拖链的影响。

6、合理布线

确保内部电缆排列整齐，避免交叉或局部受力集中。

四、选型注意事项

1、节距与负载匹配

重载或大直径电缆需选择较大节距和高强度拖链。

2、拖链长度计算方式

根据行程和安装方式精确计算，不可经验估算。

3、材料与结构强度

高频或重载应用需选用耐疲劳性能好的材料。

4、弯曲半径规格

选择满足电缆最小弯曲半径的拖链型号。

5、运行环境

考虑温度、粉尘及腐蚀环境对拖链材料的影响。

五、风险及相关误区

1、节距越大越耐用

节距过大会增加单节受力，反而降低寿命。

2、拖链长度留余量越多越安全

过长会导致下垂和惯性增加。

3、忽视电缆弯曲要求

拖链设计应以电缆最小弯曲半径为基础。

4、无支撑长行程运行

长拖链未加支撑会显著缩短使用寿命。

六、FAQ

问：拖链节距和弯曲半径有什么关系？

答：节距越大，弯曲时单节角度越大，对弯曲半径要求更高。

问：如何判断拖链长度是否合理？

答：运行中无明显拉紧或下垂，且运动平稳无冲击，一般为合理状态。

问：长行程拖链必须加支撑吗？

答：通常建议加导向槽或支撑结构，以提高寿命和稳定性。
