断路器短路保护特性曲线的选择方法-嘉立创FA官网
发布于： 2026-01-26 20

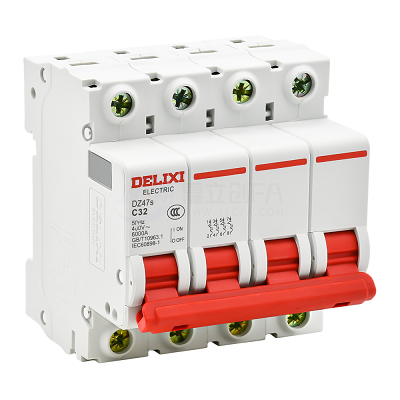

一、断路器短路保护特性曲线的基本概念
断路器的短路保护特性曲线反映了其在不同电流倍数下的脱扣时间关系，是判断断路器对短路故障响应速度和选择性的核心依据。合理选择特性曲线，可在发生短路时快速切断故障回路，避免设备和线路损坏。
二、常见短路保护特性曲线类型
- B 型曲线：适用于阻性负载或冲击电流较小的回路，如照明及一般控制线路。
- C 型曲线：适用于常规感性负载，是工业控制和自动化设备中应用最广的类型。
- D 型曲线：适用于启动电流较大的负载，如电机、变压器等场合。
三、特性曲线选择的关键依据
- 负载启动电流特性
- 需评估负载在启动瞬间的电流倍数，避免因启动电流过大导致误动作。
- 短路电流计算结果
- 断路器的瞬时脱扣整定范围应覆盖实际可能出现的最大短路电流。
- 上下级保护配合
- 通过合理选择特性曲线，实现分级保护，避免越级跳闸。
四、在自动化设备中的应用要点
在自动化控制柜中，断路器特性曲线需与电源容量、负载类型及控制回路特性综合匹配，以兼顾设备保护与系统连续运行能力。
五、常见选型误区
- 仅按额定电流选择，忽略启动电流特性
- 统一使用 D 型曲线，造成选择性差
- 未结合系统短路容量进行校核
六、总结
断路器短路保护特性曲线的选择，应综合考虑负载特性、短路电流及保护配合关系。科学选型不仅可提高系统安全性，也能减少误动作带来的停机风险。
