    硬核科普丨剩余电流保护器的分类和特点及选用

    发布于: 2023-09-14 2042

    欢迎来到电气科普课堂!我是电气新手嘉嘉特工,让我们一起探索剩余电流保护器的世界吧!剩余电流保护器(RCD)是一种机械开关电器或组合电器,可以在正常运行条件下接通、承载和分断电流,并在剩余电流达到规定值时断开电路。你也可以称之为漏电保护器,它广泛应用于低压配电系统中,主要用于防止电击事故、电气设备漏电损坏和电气火灾。现在,让我为大家介绍一下剩余电流保护器的分类、特点以及选用方法。


    01-RCD的原理是什么?

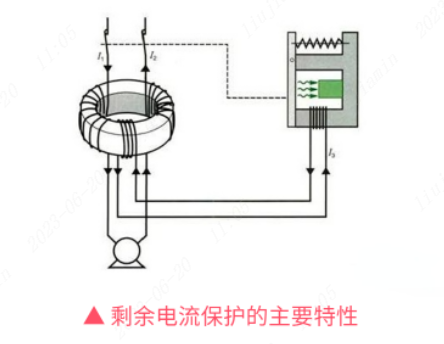

    剩余电流保护器的工作原理是这样的:当被保护设备或电源设备发生过载或短路时,主开关中的热磁脱扣器会完成延时或瞬时脱扣动作,以切断电源来保护电路免受过载或短路的影响。而当被保护电路中出现漏电或人身触电时,只要剩余电流达到设定的动作电流值,零序电流互感器的二次绕组就会输出一个信号,并通过漏电脱扣器的动作切断电源,起到漏电和触电保护作用。


    02-RCD的分类及特点有哪些?


    1.电磁式剩余电流保护器


    零序电流互感器的二次回路输出电压不经任何放大,直接激励脱扣器,使其脱扣,因而二次回路不需要辅助电源 (即动作功能与电源电压无关)

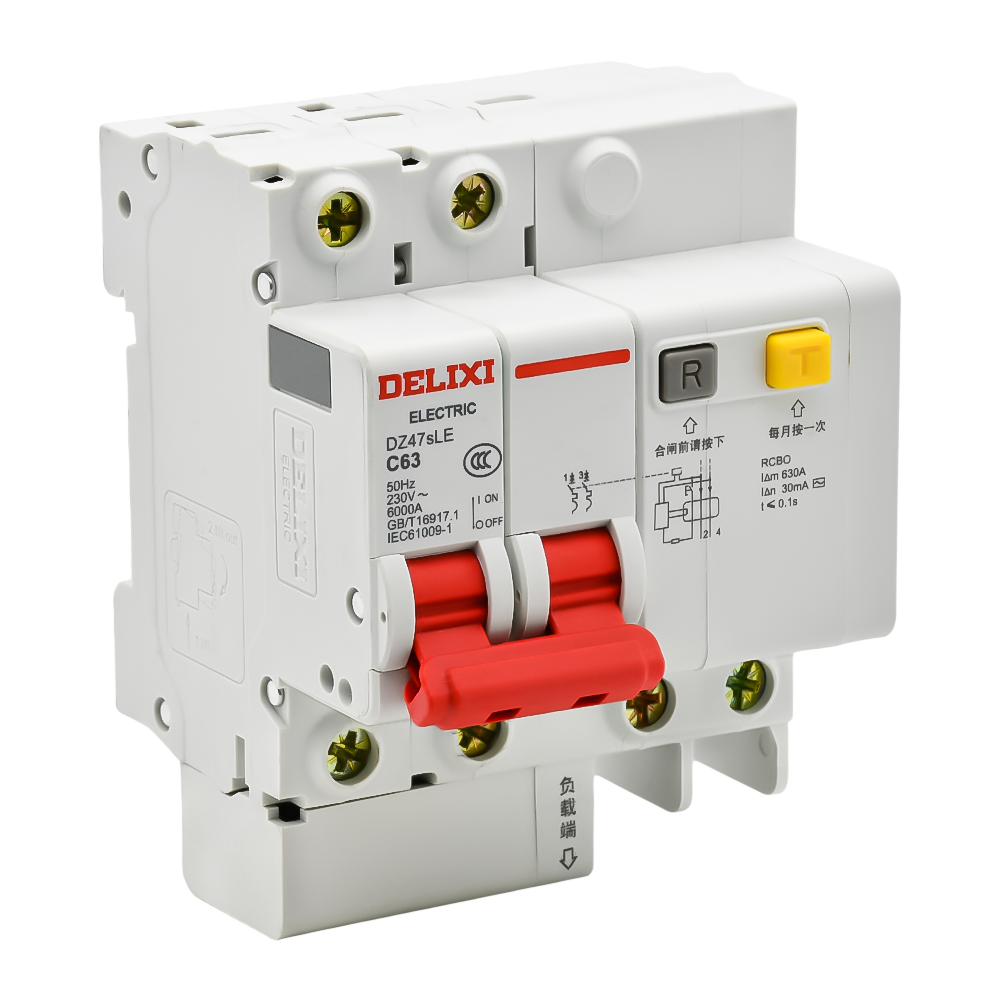

    (德力西DZ47SLE小型漏电保护断路器)


    2.电子式剩余电流保护器

    零序电流互感器的二次回路和脱扣器之间接入一个电子放大线路,互感器二次回路的输出电压经过电子线路放大后再激励脱扣器,因此电子式剩余电流保护器其动作功能与主回路电压有关。

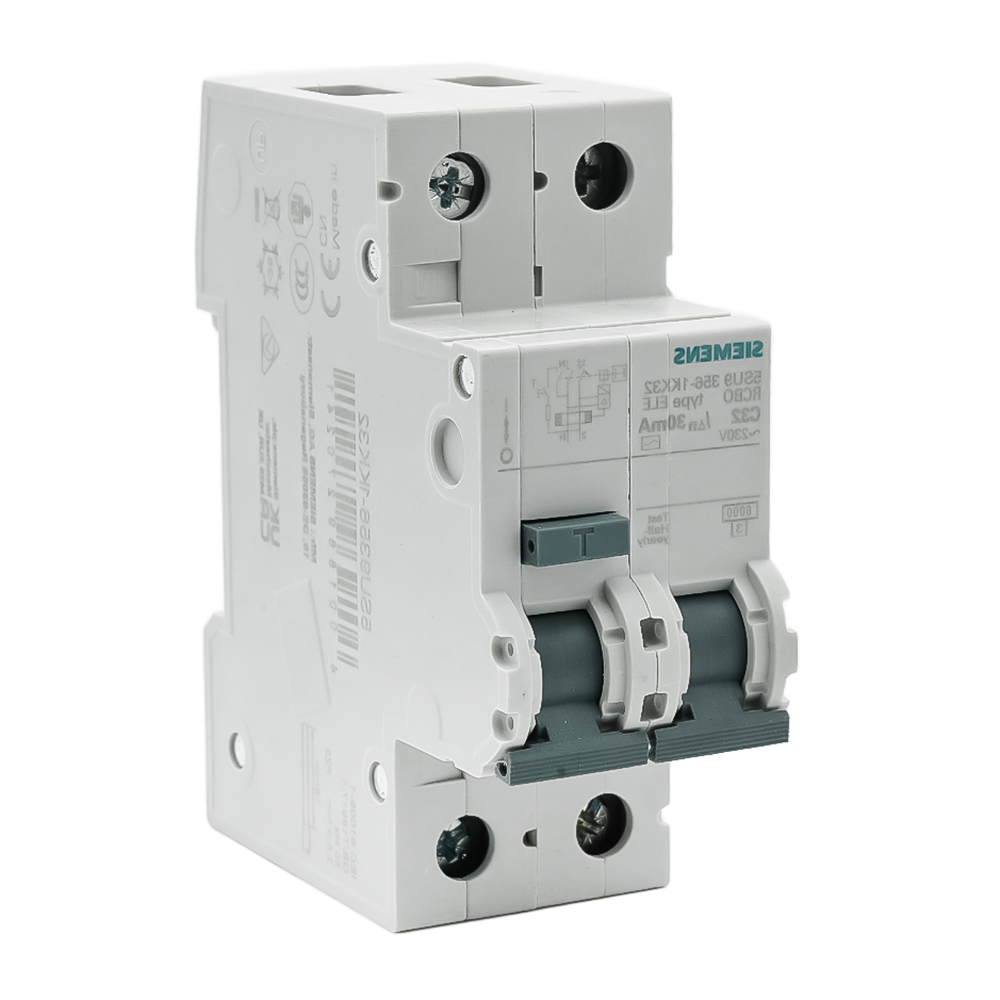

    (西门子5SU9小型漏电保护断路器)


    3.电子式和电磁式的区别


    电子式用一些电路电子原件来检测电路电流是否过载或短路,从而发出信号使断路器动作。电磁式利用电流突然变化时会产生吸力使脱扣器动作,从而使断路器动作。两者原理有根本区别,但目的是一样的。03剩余电流保护器怎么选用?

    1.直接接触电机的防护

    对于直接接触电击的防护,只作为基本保护措施的附加保护,不能作为唯一的直接接触保护。此时应选用灵敏度高、动作快速的剩余电流保护器,其动作电流不超过30mA。2.间接接触电机的保护

    对于间接接触电击的防护,应正确地与电网的系统接地形式相配合。当PEN线穿过RCD的电流互感器时,往返的故障电流磁场互相抵消,RCD不能动作,因此RCD对TN-C系统无效,需改成TN-S系统、TN-C-S系统或局部TT系统才可采用。对于TT系统,应优先考虑装设剩余电流动作保护器作为防电击的保护措施。3.电气火灾的防护

    对于电气火灾的防护,保护器的额定动作电流要远大于触电电击保护的动作电流。引发电气火灾的最低功率为60~100W,要求RCD的额定动作电流不大于300mA时才能可靠预防火灾。4.型式、技术参数的选择

    选择剩余电流动作保护器的型式、技术参数要充分考虑系统容量、线路正常剩余电流泄流大小、应用的场所、环境条件、系统接线及运行方式等,并强调负荷终端保护(如用户家庭内部安装剩余电流动作保护器)的正确使用,以确保人身和家庭财产安全。

    本期硬核推荐

    德力西DZ47SLE小型漏电保护断路器

    DZ47sLE小型漏电保护断路器具有以下功能短路保护过载保护 隔离功能漏电保护功能过压保护功能 西门子 5SU9 微型漏电保护断路器

    完整的过电流和接地故障保护(间接和直接接触带电体以及火灾事故的保护)极好的电流和能量限制作用I2t:限制等级3导线极好的短路保护作用很高的选择性手柄锁定装置可防止不必要的误动作对雷电和开关电器设备产生的脉冲波动电流有极好的抑制作用
