产品推荐丨直线导轨：快速了解高精度直线运动的必备元件
发布于： 2023-05-12 3553
直线导轨
性能稳定快速交期规格齐全行业低价
产品简介
直线导轨又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，在相同运动组件体积下，拥有比直线轴承更高的额定负载，以及直线运动精度。同时可以承担一定的扭矩负载，可在高负载的情况下实现高精度的直线运动。
直线导轨是用来支撑和引导运动部件，按给定的方向做往复直线运动。主要是用在精度要求比较高的机械结构上。直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
产品特点
特点1
- 滑轨和滑块通过滚珠相接触，因此晃动小，适用于有精度要求的设备。
特点2
- 由于是点面接触，所以摩擦阻力很小，可以进行细微的运动，
- 实现控制装置等的高精度定位。
特点3
- 因为滚珠有自身的滚
- 动槽、转动面的受力
- 会被分散，因此有较
- 大的容许载重。
特点4
- 直线导轨在运作时不易产生摩擦热量，不易受热变形，因此适用于做高速运动。
使用方法
1、直线导轨安装了保持器，虽然拆卸滑块时钢珠不容易脱落，但要是在高速状态下将滑块从滑轨上拆下，或者斜向插入滑轨，则滚珠可能会脱落。请小心、谨慎地拆装滑块。
2、请务必避免碰撞回珠槽盖板，否则会影响钢珠的循环，造成滑动不良。
3、如对防锈有要求，请优先选择低温镀黑铬表面处理或者不锈钢 SUS440C系材质的产品。
选型以及使用的注意事项

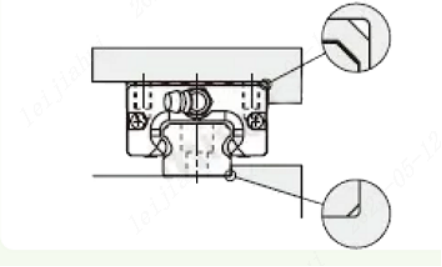

01.安装面形状是否产生干涉
02.工件安装面的平面度保持在5u左右，否则滑块会产生轻微变形

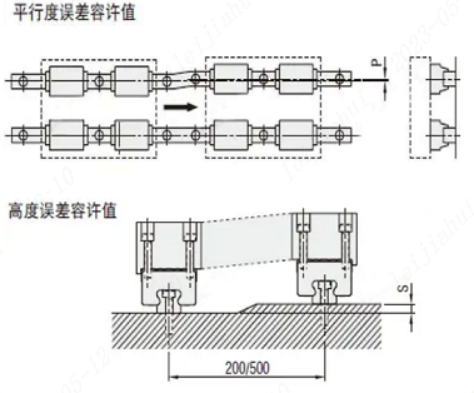

03.导轨平行度和配合高度误差值是否在安装容许值内
04.使用规范的安装方式
