一、什么是空气开关选择性配合

空气开关（断路器）选择性配合，是指在多级配电系统中，当某一支路发生故障时，仅由最靠近故障点的下级断路器动作，而上级断路器保持不动作，从而避免大范围停电。

这是工业配电系统实现分级保护与局部隔离故障的核心设计原则。

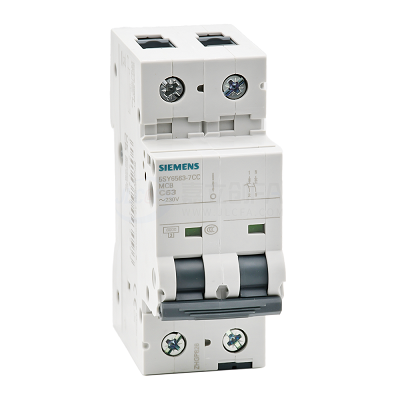

空气开关

二、为什么需要选择性配合

如果未实现选择性配合，会带来以下问题：

1、误跳闸范围扩大

上级断路器先动作，导致整条线路甚至整机停电。

2、设备停机损失增加

关键设备因非故障区域断电而停机，影响生产连续性。

3、故障定位困难

无法快速判断故障点，增加维护成本。

4、保护协调失效

多个保护元件同时动作，系统失去分级保护意义。

三、该如何实现选择性配合

实现空气开关选择性配合，核心在于时间与电流的分级控制：

1、电流分级（过流整定差异）

下级断路器额定电流和脱扣电流应低于上级
保证在故障电流范围内，下级优先动作

2、时间延时配合

上级断路器设置延时脱扣
下级断路器设置快速脱扣
确保下级先动作，上级作为后备保护

3、瞬时脱扣协调

调整瞬时脱扣值（磁脱扣），避免上级在短路时提前动作

4、限流特性匹配

选用具有限流功能的断路器，降低短路电流对上级的冲击

5、分段保护设计

根据负载等级划分回路，实现分级保护

6、采用选择性断路器

使用专用选择性断路器或电子式脱扣器，实现精确保护协调

四、选型与整定注意事项

1、额定电流梯度设置

上级额定电流通常为下级的1.25~1.6倍以上。

2、短路分断能力匹配

各级断路器分断能力需满足最大短路电流要求。

3、脱扣曲线匹配

选择不同曲线类型（如B、C、D型）实现分级保护。

4、时间延迟设置

上级断路器需具备可调延时功能。

5、系统短路电流计算

确保整定参数基于实际系统计算，而非经验值。

五、风险及相关误区

1、只按额定电流分级

忽略时间和瞬时脱扣协调，无法实现真正选择性。

2、瞬时脱扣未调整

上级瞬时动作会破坏选择性。

3、不同品牌混用未验证

脱扣特性差异可能导致配合失效。

4、忽略实际短路电流

计算不准确会导致整定失效。

六、FAQ

问：是否所有系统都能实现完全选择性？

答：不一定，特别是在高短路电流系统中，可能只能实现部分选择性。

问：如何验证选择性是否成立？

答：通过保护曲线叠加分析或仿真计算验证。

问：电子式断路器是否更适合选择性配合？

答：是的，其可调参数更多，更易实现精确协调。
