万向球钢球直径选择对承载性能的影响-嘉立创FA官网
浏览量： 63 发布于： 2026-01-15 14:40:58

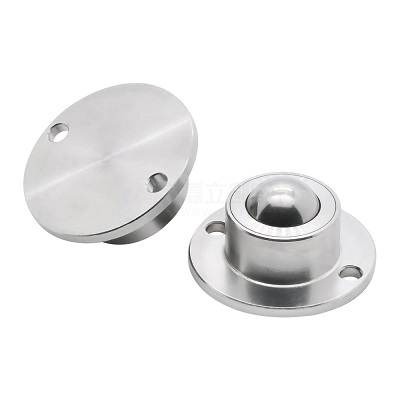

一、万向球钢球直径在结构中的作用
万向球的承载能力，本质上由主钢球直径、支撑钢球数量以及球座结构共同决定。其中，主钢球直径是影响承载性能最直观、也是最容易被忽视的关键参数。直径大小不仅关系到单点承载能力，还会影响接触应力分布和运行稳定性。
二、钢球直径与承载能力的关系
2.1 接触面积与单位应力变化
在相同载荷条件下，钢球直径越大，与承载物之间的接触面积越大，单位接触应力越低，有利于提升整体承载能力并减缓表面疲劳磨损。
2.2 极限载荷承受能力
较大直径钢球在结构允许范围内，通常具备更高的静态和动态承载极限，适合用于重载或集中载荷较大的输送工况。
三、钢球直径对运行性能的影响
3.1 滚动阻力变化
钢球直径增大后，滚动阻力通常相对降低，有助于提升物料在万向球上的移动顺畅性；但若球径过大，可能增加整体重量，对安装结构提出更高要求。
3.2 对支撑钢球的受力影响
主钢球直径变化会改变内部支撑钢球的受力状态，直径选择不当，可能导致局部支撑钢球过载，加速内部磨损。
四、安装空间与结构匹配限制
4.1 安装高度与底座强度
大直径钢球通常需要更高的安装空间和更厚的球座结构，若底座刚性不足，反而可能降低实际承载性能。
4.2 与输送台面匹配关系
钢球直径需与输送台面开孔尺寸及板材厚度匹配，避免因结构不合理导致钢球偏载或卡滞。
五、工程选型中的实用建议
在轻载、高灵活性场合，可优先选择中小直径钢球以兼顾成本与布局密度；在重载或高频移动工况下，应优先保证钢球直径与结构强度匹配，而非单纯追求紧凑尺寸。合理的直径选择，往往比增加数量更有效提升整体承载可靠性。
