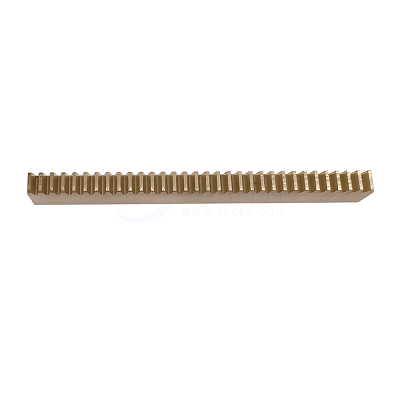

齿条安装平直度误差的调整方法-嘉立创FA官网
浏览量： 83 发布于： 2026-01-14 15:03:01
一、齿条安装平直度误差的常见来源
齿条在安装过程中出现平直度误差，通常并非单一因素导致，而是多种结构与装配问题叠加的结果。常见来源包括安装基准面不平整、齿条自身加工误差、固定螺栓受力不均以及底座刚性不足等。这类误差会直接影响齿轮啮合状态和传动稳定性。
二、平直度误差对传动系统的影响
当齿条平直度不足时，齿轮与齿条的啮合间隙会沿行程发生变化，表现为运行阻力不均、局部啮合过紧或异响。在伺服或高速运动场合，还可能引发振动、定位精度下降，甚至加速齿面磨损。
三、安装前的基准面处理方法
3.1 基准面的检测与修整
在安装齿条前，应对安装基准面进行直线度和平面度检测。若基准面存在明显误差，可通过精铣、刮研或垫片修正的方式进行处理，为齿条提供可靠的安装基础。
3.2 分段齿条的预拼接检查
对于多段拼接齿条，应在安装前进行预拼接检查，避免段与段之间本身存在明显直线度偏差。
四、安装过程中的调整技巧
4.1 分段固定、逐步校正
安装时不宜一次性全部锁紧螺栓，而应采用“点固—校正—再紧固”的方式，借助直尺、拉线或激光对准工具逐段调整平直度。
4.2 利用垫片进行微调
在局部低点位置，通过合理配置薄垫片进行高度补偿，是现场常用且有效的调整方法。垫片厚度应逐步递增，避免形成新的局部应力集中。
五、安装后的复检与运行验证
完成齿条固定后，应沿全行程检查齿轮啮合状态和运行阻力变化。在低速条件下进行往复运行测试，确认无明显卡滞或噪音异常，再逐步提升运行速度，以验证平直度调整效果的可靠性。
